Précontrainte

La précontrainte doit être assignée à la barre du toron en tant que charge de barre.

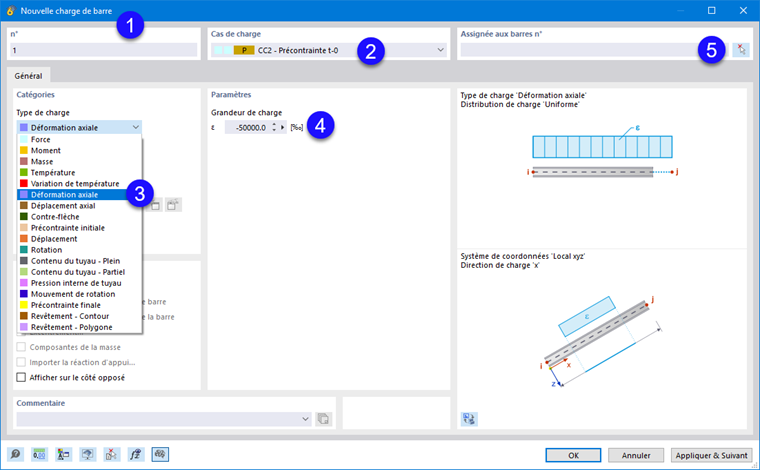

Définir la précontrainte comme un changement de longueur

Vous pouvez assigner la précontrainte à une barre de toron en tant que charge, comme d'habitude :

1. Ouvrez la boite de dialogue Nouvelle charge de barre.
2. Dans la section Cas de charge, définissez le cas de charge de la catégorie « P - Précontrainte » (voir le chapitre Cas de charge de précontrainte).
3. Dans « Catégories », sélectionnez le type de charge Déformation axiale.
4. Indiquez la grandeur de la charge de déformation ε. La précontrainte devant agir comme un raccourcissement du toron, utilisez un signe négatif.
5. Assignez la charge à la barre du toron.

La conversion de la force de précontrainte en une déformation équivalente doit être effectuée manuellement pour le moment. Une méthode pour cela est l’entrée paramétrique.

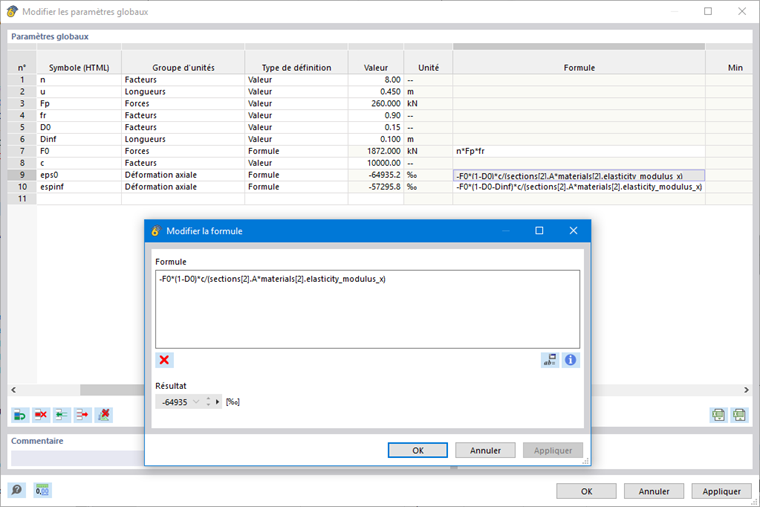

Déterminer l’effet de la précontrainte comme variation de longueur ε

De même, les pertes de force de précontrainte doivent encore être déterminées manuellement. La prise en compte automatique des pertes pour l’adhérence ultérieure sous la forme d’une charge de barre spéciale est en cours de développement.
