Geometрия напрягающего элемента

Геометрия пучка ПНА описывается линиями.

Определение линий

Линии пучка ПНА могут быть свободно определены в трехмерном пространстве. Однако применяются следующие условия:

Подходящими типами линий для пучков ПНА являются, например:

• Парабола
• Сплайн
• NURBS

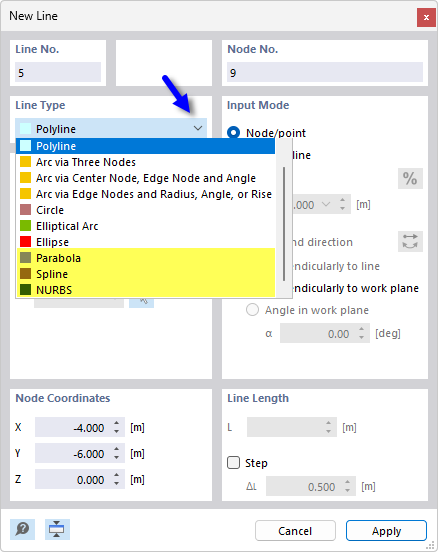

Типы линий для натяжных элементов

Типы линий описаны в главе Linien руководства по RFEM.

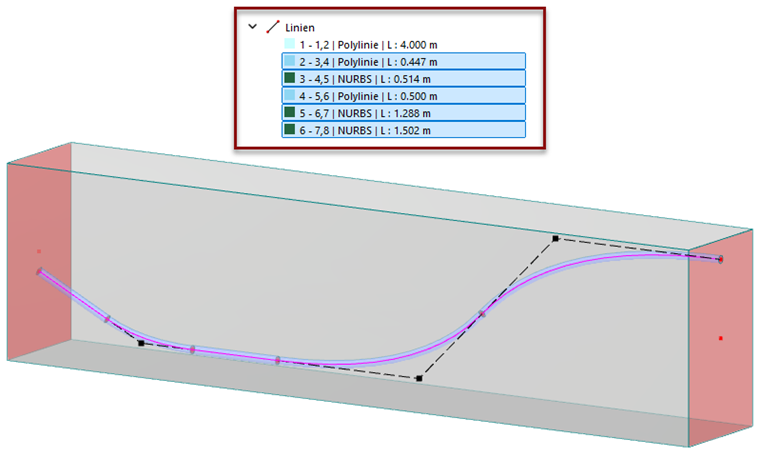

Создание кабеля натяжения по сегментам

Линия пучка ПНА не обязательно должна проходить по всей длине сечения железобетонного элемента. Таким образом, возможны ступенчатые схемы расположения пучков ПНА.

Импорт геометрии

Для моделирования линий пучков ПНА вы также можете использовать возможности импорта и скрипты.

Фоновый слой

С помощью фоновых слоев линии можно импортировать в модель как своего рода "слой". Затем их можно использовать для создания линий. Эта возможность описана в главе Hintergrundfolien руководства по RFEM.

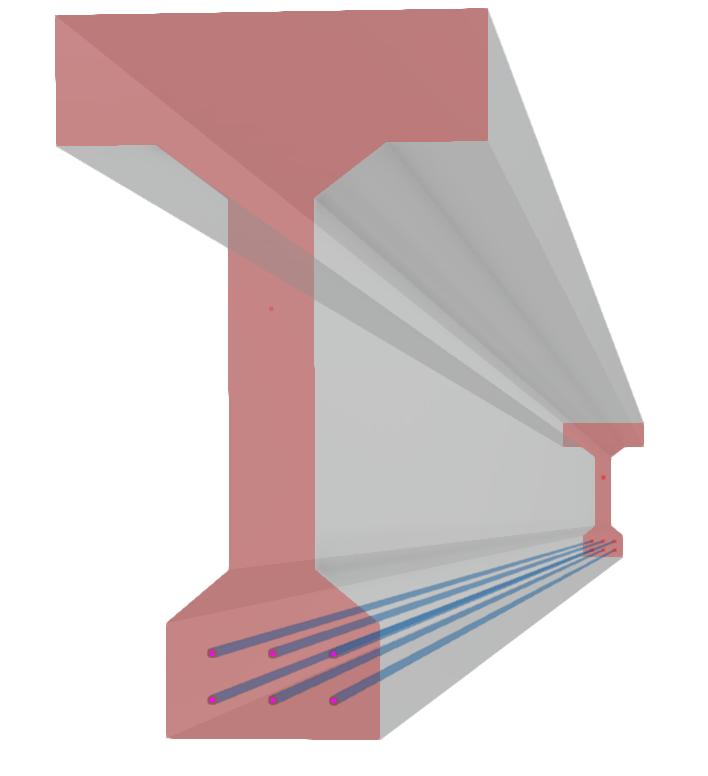

Преднапряжённая бетонная балка с кабелями

Excel

Ход линии можно описать с помощью узлов в файле Excel. Рабочий лист Excel можно импортировать в таблицу 'Узлы'. Эта возможность описана в главе Excel-Tabelle importieren oder exportieren руководства по RFEM.

API

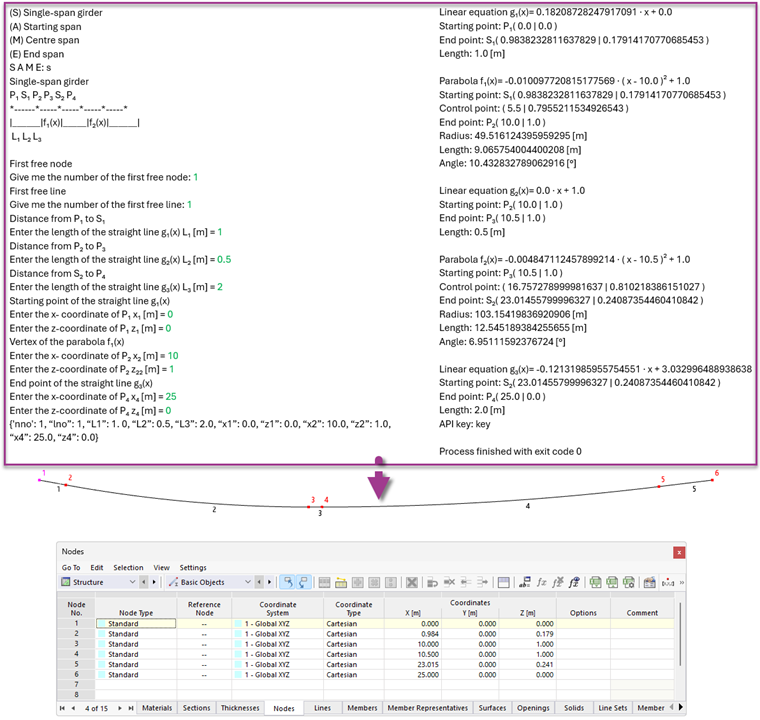

Основанный на Python Dlubal API-Service представляет собой еще одну возможность, с помощью которой вы можете удобно определять и обновлять геометрию пучка ПНА. В следующем примере таким образом создается параболический ход пучка ПНА.

Создание геометрии предварительно напряжённых канатов с использованием API

Использование блоков

Возможность импорта предопределенных блоков пучков ПНА находится в разработке.
