Поперечное сечение напрягаемого кабеля описывает характеристику стержня линии, на которой представлена Геометрия напрягаемого кабеля.
Условия
Напрягаемый кабель должен соответствовать следующим условиям:
- Тип стержня Напрягаемый кабель
- Тип поперечного сечения Стандартный → Сечения арматурных стержней / Сечения напрягаемых кабелей (в зависимости от стандарта) или Стержни → Сечения арматурных стержней (параметрически)
- Тип материала Сталь, Арматурная сталь или Напрягаемая сталь
Определение типа стержня
Вы можете определить характеристики стержня напрягаемого кабеля как обычно:
- Назначьте линии с геометрией напрягаемого кабеля Стержень.

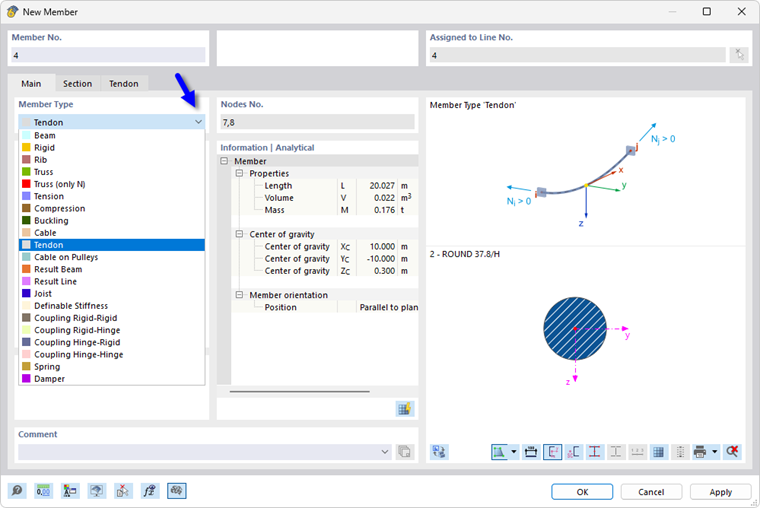

- В диалоге 'Новый стержень' на вкладке 'Базовая' выберите тип стержня Напрягаемый кабель.
Тип стержня 'Напрягаемый кабель' имеет, как и Кабельный стержень, только тангенциальную жесткость.
Определение поперечного сечения

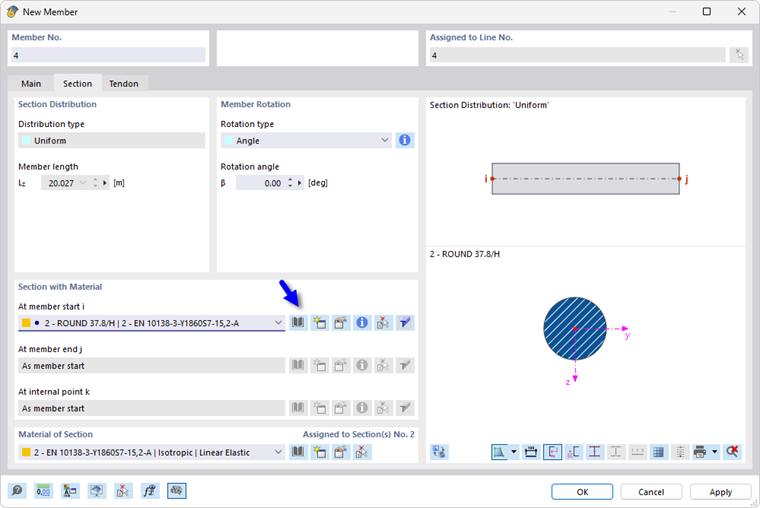

Определите профиль напрягаемого кабеля на вкладке Поперечное сечение.
Если подходящее поперечное сечение ещё не определено, вы можете, например:
- создать новое поперечное сечение с помощью кнопки
, - открыть библиотеку в диалоге 'Новое поперечное сечение' с помощью кнопки

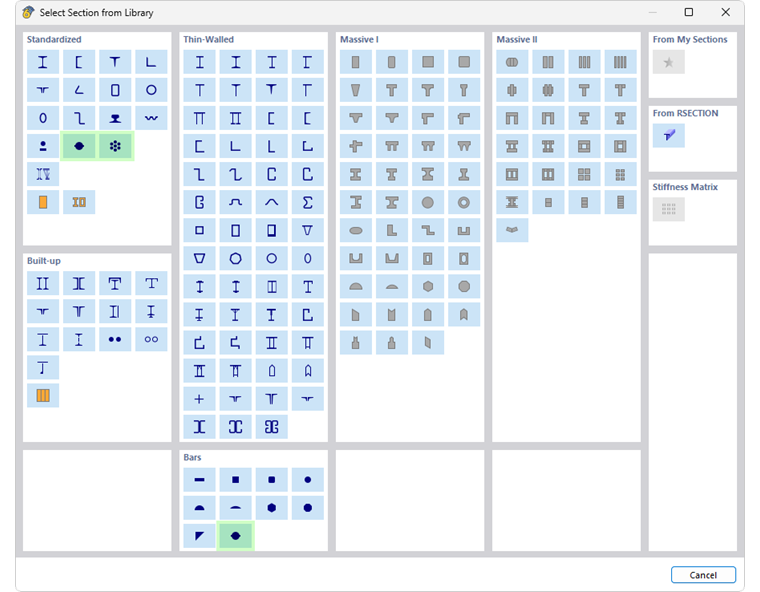

, - вызвать серию поперечных сечений (см. изображение Типы поперечных сечений для напрягаемых кабелей) и

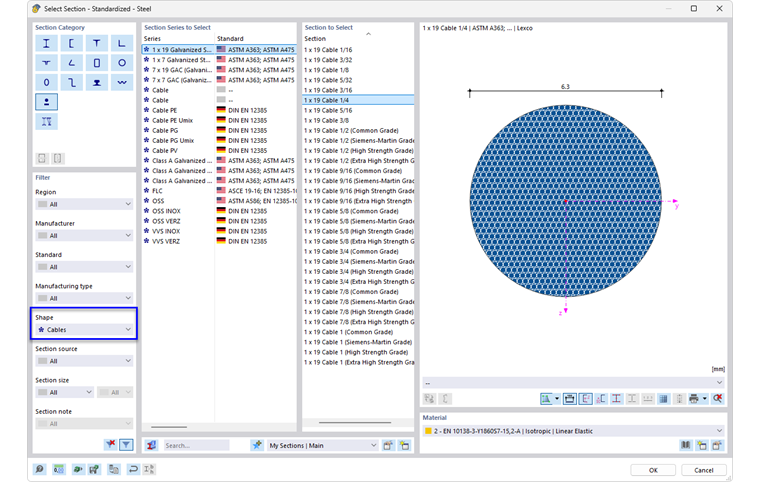

- выбрать поперечное сечение, а при необходимости указать параметры геометрии.
Назначение материала

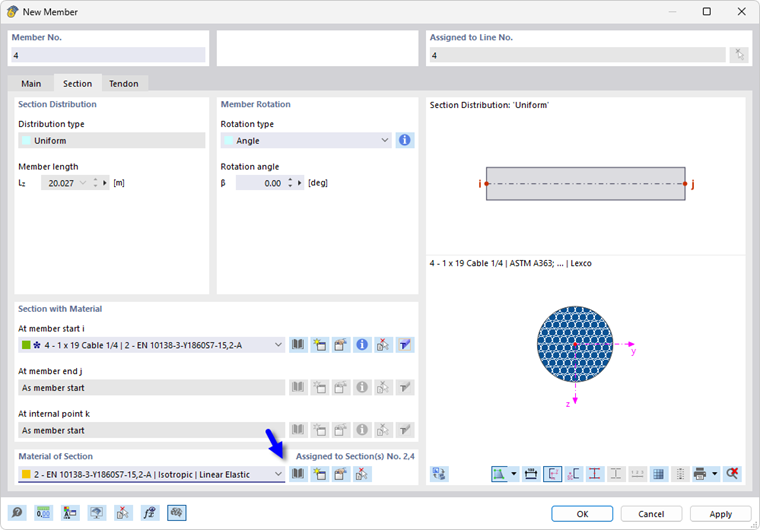

Установите Материал напрягаемого кабеля.

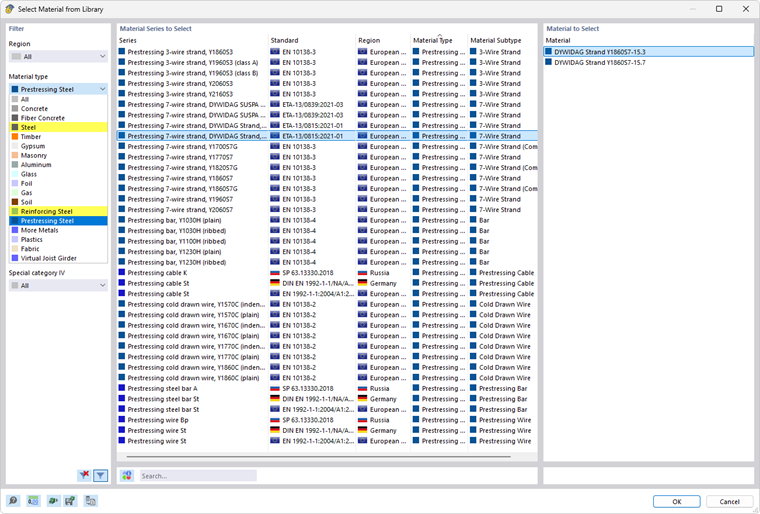

Здесь также полезна кнопка
для выбора материала в библиотеке.
Для напрягаемых кабелей допустимы следующие типы материала:
- Сталь
- Арматурная сталь
- Напрягаемая сталь
