Результаты статического анализа представлены графически на модели и численно в таблицах.
Графика

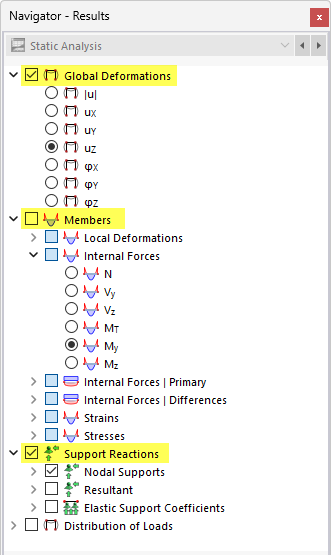

Для оценки графических результатов для стержней актуальны следующие категории навигатора:
- Глобальные деформации
- Стержни
- Реакции опор
Для плоскостей с натяжными элементами доступны дополнительные категории для оценки результатов:
- Плоскости
- Распределение нагрузки
- Коррекция результатов плоскости
Таблицы

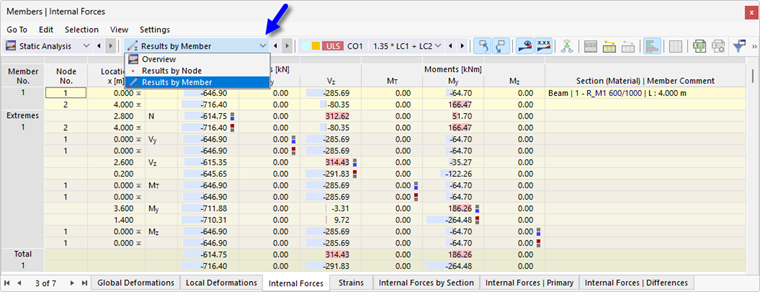

Для таблиц результатов подходят следующие подкатегории статического анализа:
- Результаты по узлам
- Результаты по стержням
Для плоскостей с натяжными элементами доступны две дополнительные подкатегории:
- Результаты по плоскостям в узлах сетки
- Результаты по плоскостям в сеточных узлах
Разрезные силы стержней

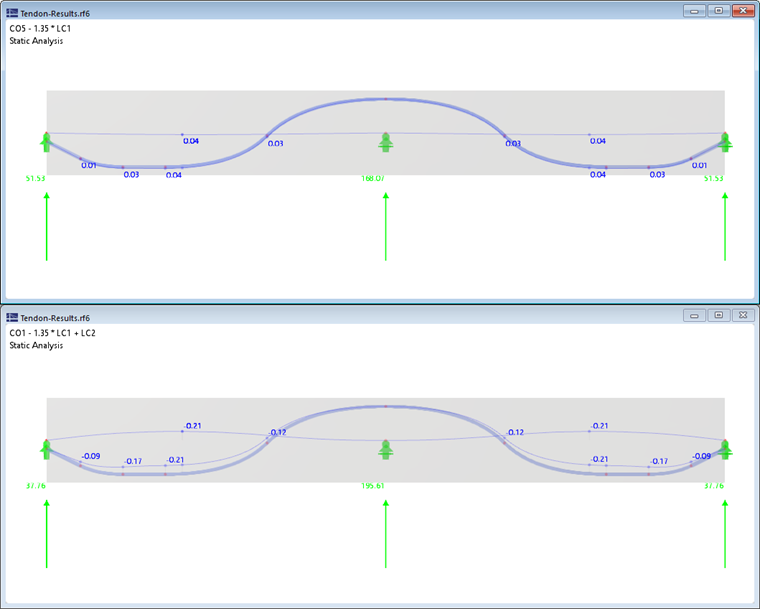

При расчете стержней с натяжными элементами определяются как статически определимые, так и статически неопределимые разрезные силы, вытекающие из предварительного напряжения (см. изображение Статически определимые и статически неопределимые внутренние силы). Это позволяет сравнивать влияния предварительного напряжения на систему. Следующее изображение показывает результаты железобетонной балки от постоянных нагрузок без и с учетом предварительного напряжения.
Разрезные силы | Первичные

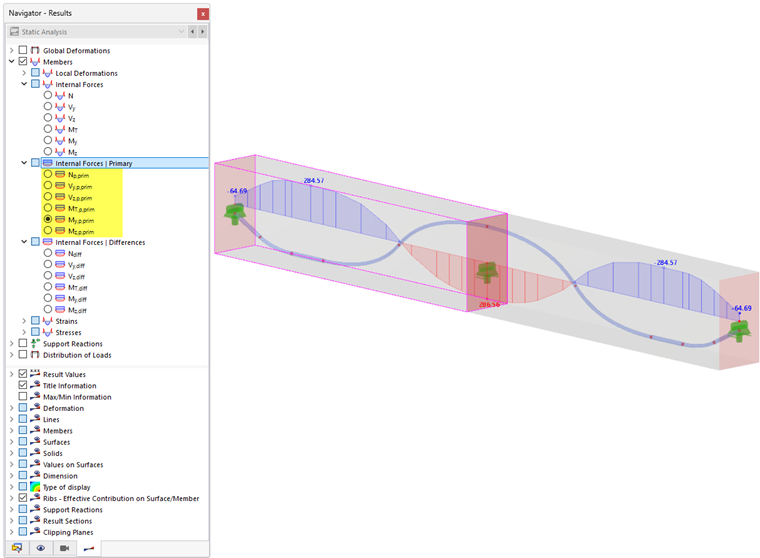

Для стержней с натяжными элементами, помимо "обычных" разрезных сил, выводятся так называемые первичные разрезные силы. Они результатируют из осевых предварительных напряжений натяжного элемента, которые проецируются на оси железобетонной балки для разрезных сил N, Vy и Vz. Моменты My и Mz получаются путем умножения силы предварительного натяжения на эксцентриситет натяжного элемента относительно оси железобетонной балки.
Разрезные силы | Разница

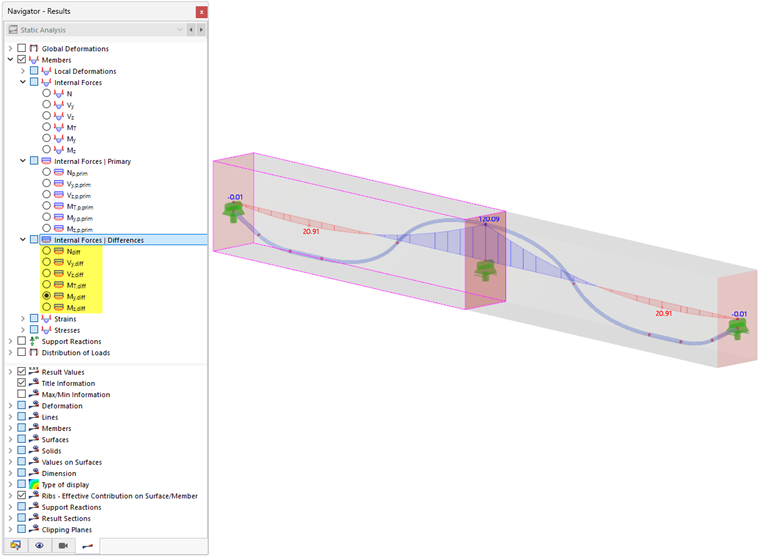

Для оценки можно использовать также разницу как разность между "обычными" разрезными силами и первичными разрезными силами. Они доступны в отдельной подкатегории результатов стержней.

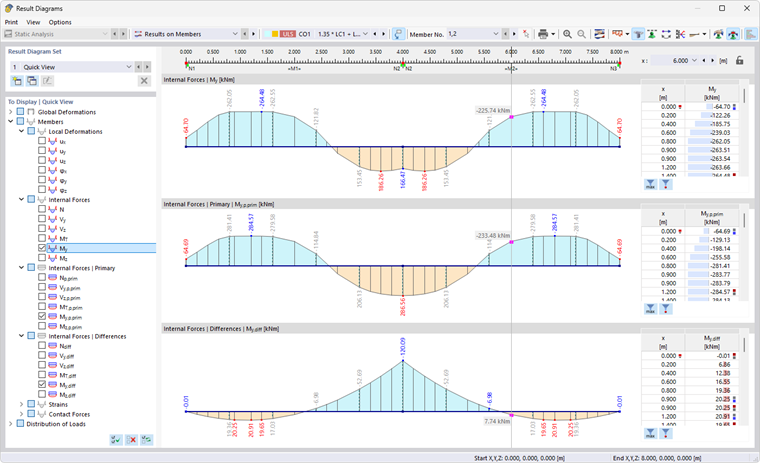

Диалог Verlauf der Ergebnisse предлагает хорошую возможность для сравнения трех видов результатов – "обычные" разрезные силы, первичные разрезные силы, разница.
