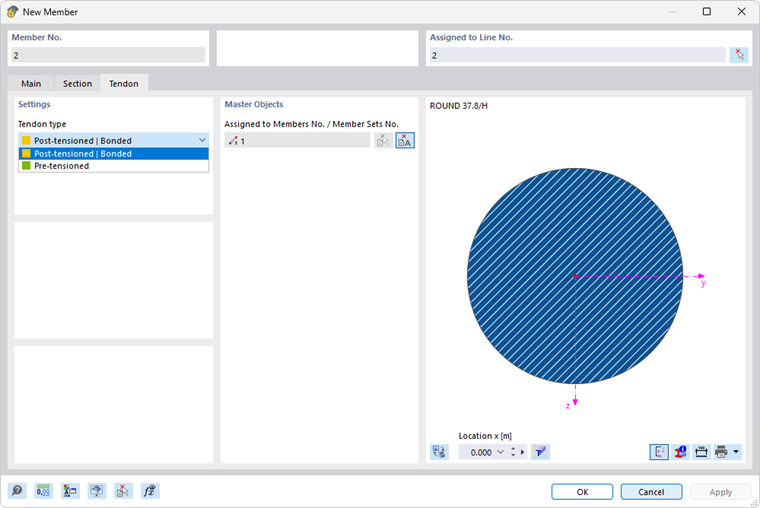

Специальные параметры натяжного элемента необходимо задать на вкладке "Натяжное устройство" в диалоге 'Редактировать стержень'.
@image057148@
Настройки
В строительстве из предварительно напряженного бетона существует два основных типа натяжения и соединения между натяжным элементом и бетоном. Разница заключается во времени и способе, как натяжной элемент соединяется с бетоном.
- Немедленное сцепление: Натяжной элемент прокладывается в гильзе или непосредственно в бетоне до заливки бетона. При заливке свежий бетон окружает натяжной элемент, так что после затвердевания образуется непосредственное сцепление между натяжным элементом и бетоном. Предварительное напряжение обычно вводится до заливки бетона.
- Последующее сцепление: Натяжной элемент прокладывается в гильзе, которая не заполняется при заливке бетона. Только после затвердевания бетона натяжной элемент натягивается. Затем гильза заполняется инъекционным раствором, создавая последующее сцепление между натяжным элементом и бетоном.
Выберите тип натяжного элемента в списке (см. изображение Определение специфических свойств натяжного элемента).
Объекты-мастеры
Как описано в главе Поперечное сечение предварительно напряженного бетона, натяжные элементы внутри поперечного сечения стержня из предварительно напряженного бетона. Эти стержни (наборы стержней) называются 'объектами-мастерами'.
По геометрии поперечного сечения предварительно напряженного бетона и ходу линии натяжного элемента программа определяет, в каком стержне или наборе стержней находится натяжной элемент. Номера объектов-мастеров установлены по умолчанию. Это автоматически связывает стержень из предварительно напряженного бетона с натяжным элементом.
Если вы хотите назначить стержень из предварительно напряженного бетона вручную, отключите кнопку
. С помощью кнопки
вы можете графически выбрать стержень в рабочем окне.
Перспективы
Следующие функции для натяжных элементов в разработке:
- Свойства анкеров
- Затвердевание бетона
