Дополнение «Кабельные анкеры» полностью интегрировано в интерфейс программы RFEM. Поэтому для документации вводных данных и результатов в протоколе вывода вам доступны все функции, описанные в главе Протоколы вывода руководства RFEM.
Также используйте вывод графики для документирования деформаций и внутренних усилий. Различные функции печати доступны в меню программы Файл или через кнопку списка
на верхней панели инструментов.

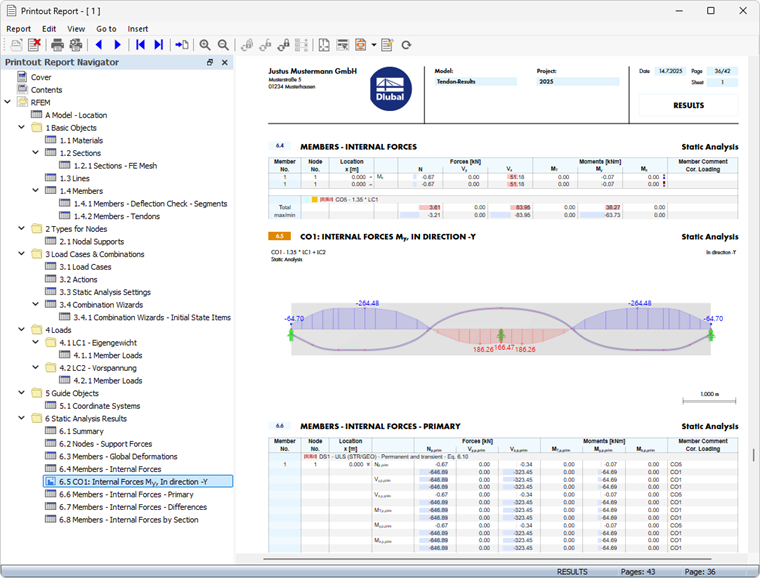

Печать протокола вывода
Протокол вывода позволяет наглядно отображать входные данные и результаты в табличной и графической форме. Обычные шаги включают:
- Создание нового протокола вывода и выбор актуальных содержаний ('элементов протокола')
- Включение выбранной графики в протокол вывода
- Создание и редактирование повторных печатей (см. FAQ 005646)
- Печать протокола вывода с помощью функции печати в меню Протокол или кнопки

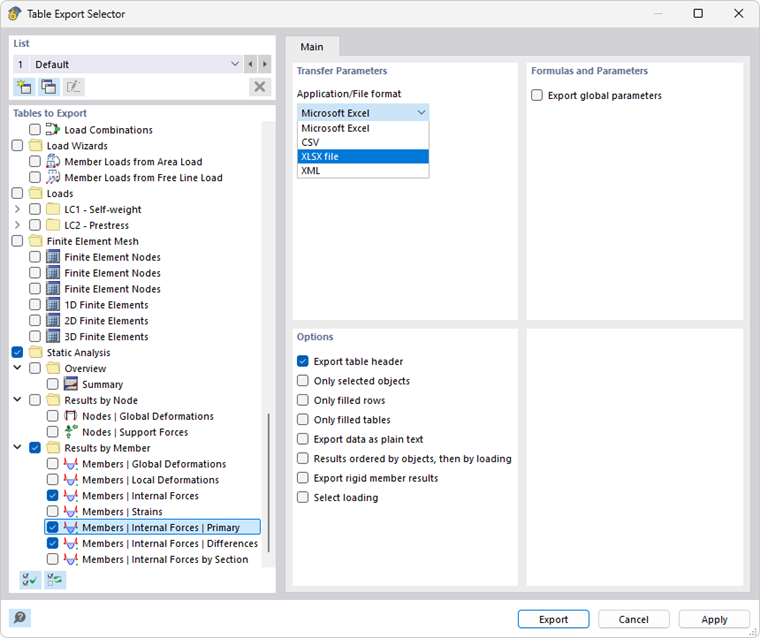

Экспорт данных
Данные модели и результатов также можно экспортировать в другие форматы. В меню программы Экспортировать есть различные возможности для этого. С помощью функции 'Таблицы' вы можете, например, сохранить табличные данные в формате XLSX.
Больше информации об экспорте данных вы найдете в главе Экспорт руководства RFEM.
