Предварительно напряженный железобетонный элемент

Элемент из предварительно напряженного бетона отображает бетонное поперечное сечение, в котором расположены пучки ПНА. Это может быть стержень с сечением из предварительно напряженного бетона (балка из предварительно напряженного бетона) или поверхность с толщиной сечения (плита из предварительно напряженного бетона).

Предпосылки

Стержень

Для моделирования в виде стержня действуют следующие предпосылки:

• Тип стержня Балка или Ребро
• Тип сечения Толстостенное I, Толстостенное II или Из RSECTION (если "толстостенное" по МКЭ)
• Материал Бетон

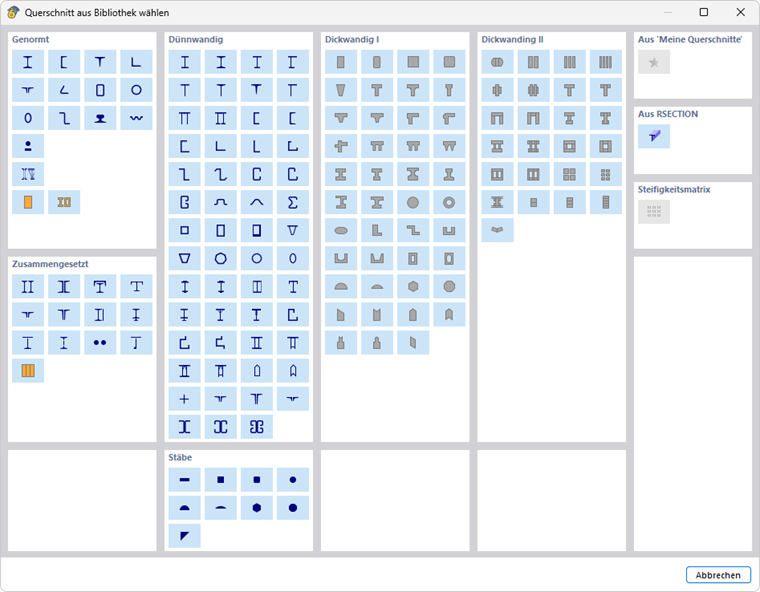

Типы сечений для предварительно напряжённых железобетонных балок

Поверхность

Для моделирования в виде поверхности действуют следующие предпосылки:

• Тип геометрии Плоскость или Труба
• Материал Бетон

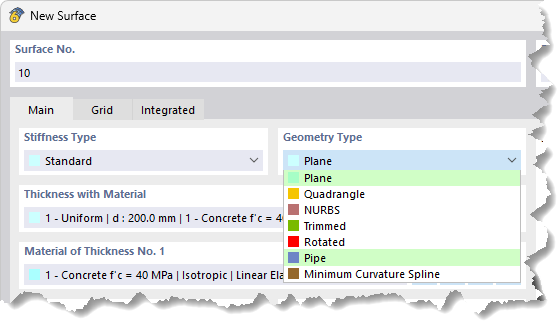

Типы геометрии для предварительно напряжённых ж/б балок

Ввод

При вводе элемента из предварительно напряженного бетона необходимо различать типы объектов – стержень или поверхность.

Стержень

Вы можете смоделировать стержень сечения из предварительно напряженного бетона как обычно:

1. Определите линию стержня.
2. Назначьте линии стержень.
3. В диалоговом окне «Новый стержень» на вкладке «Основа» задайте тип стержня.
4. На вкладке «Сечение» определите сечение с материалом.

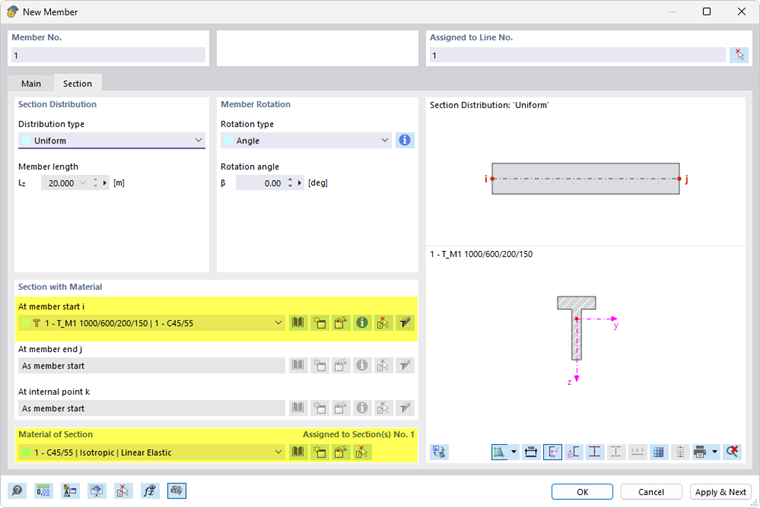

Querschnitt und Material definieren

Задайте сечение балки из предварительно напряженного бетона, например, следующим образом:

• создайте новое сечение,
• в диалоговом окне «Новое сечение» с помощью кнопки вызовите базу данных,
• выберите ряд сечений и
• укажите геометрические параметры.

Задайте материал балки из предварительно напряженного бетона. Здесь также поможет кнопка для выбора материала в базе данных.

Раздел диалогового окна «Сечение и материал» описан в главе Сечение руководства по RFEM.

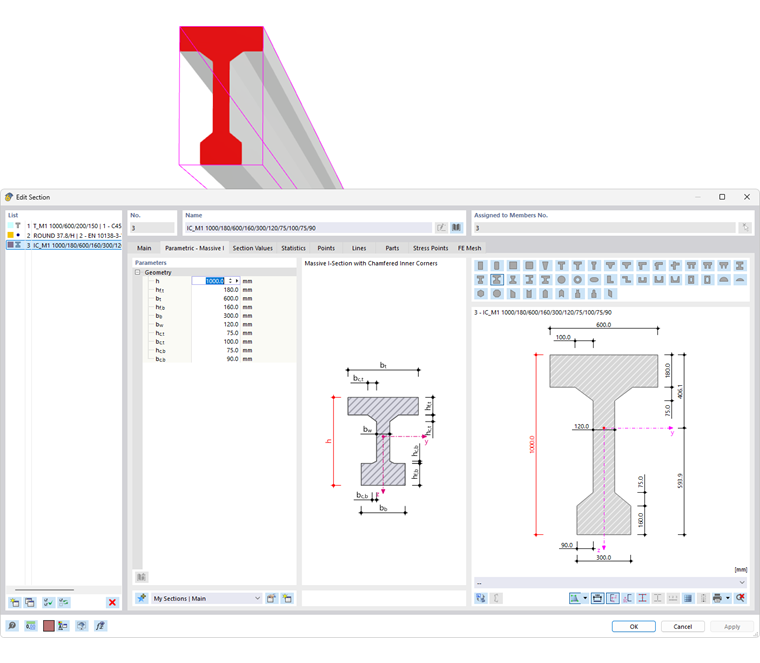

Parametrischer Spannbetonquerschnitt

Поверхность

Вы можете смоделировать поверхность элемента из предварительно напряженного бетона как обычно:

1. Определите граничные линии поверхности.
2. Вызовите диалоговое окно Новая поверхность («Новая поверхность → Плоскость» или «Новая поверхность → Труба»).
3. Назначьте граничные линии.
4. Задайте толщину с материалом и материал. С помощью кнопки вы можете выбрать класс бетона в базе данных материалов.

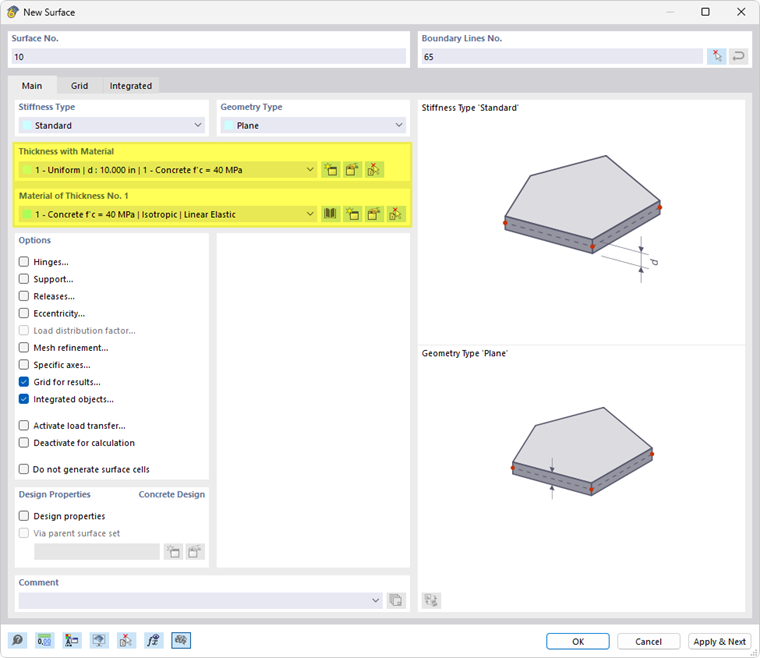

Задание толщины и материала

Раздел диалогового окна «Толщина с материалом» описан в главе Поверхности руководства по RFEM.
