Основы

Это руководство описывает модуль 'Предварительно напряженные кабели' для программы RFEM 6. С помощью модуля вы можете моделировать предварительно и после-напряженные кабели в бетонных конструкциях и таким образом анализировать эффекты предварительного напряжения на общую модель.

Предварительно напряженный бетон

Предварительно напряженный бетон является особой формой железобетона, в которой несущая способность и пригодность бетонных элементов улучшается за счет введения целевого предварительного напряжения. В этих целях используются так называемые предварительно напряженные кабели — высокопрочные стали в форме проводов, прядей или стержней, которые предварительно натягиваются, чтобы противодействовать будущему собственному весу и полезным нагрузкам.

Предварительно напряженные кабели

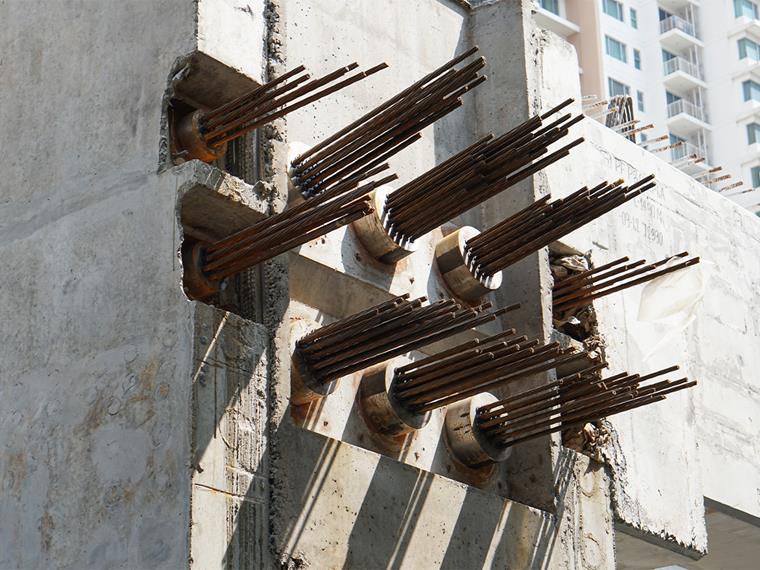

Предварительно напряженные кабели являются центральным элементом в конструкциях из предварительно напряженного бетона. Они, как правило, состоят из высокопрочной предварительно напряженной стали и могут проходить как внутри (внутреннее напряжение), так и снаружи (внешнее напряжение) бетонного сечения. Кабели предварительно натягиваются до или после отверждения бетона, что приводит к различению между напряжением с мгновенной связью (предварительно напряженным бетоном с предварительно натянутой арматурой) и последующим напряжением.

Преднапряжённый бетон Программы для расчёта преднапряжённых бетонных конструкций Настройте ваши расчёты с помощью аддона «ПРЯДИ ДЛЯ RFEM 6». Этот мощный инструмент позволяет точно и реалистично моделировать предварительно и постнапряжённые пряди и арматуру в бетонных конструкциях. Получите полный эффект от 3D-интеграции в вычисления по методу конечных элементов (МКЭ) для анализа и оптимизации воздействия преднапряжённого состояния на всю конструкцию. Благодаря расширенным функциям, таким как настройка геометрии прядей через открытый API II и интеграция в расчёты стадий строительства, мы предлагаем вам комплексное решение для сложных инженерных приложений.

Предварительное напряжение создает сжатие в бетоне, которое частично или полностью компенсирует растяжение от последующих нагрузок. Это приводит к следующим преимуществам:

• Отсутствие трещин или существенно уменьшенное образование трещин в эксплуатационном состоянии.
• Увеличенная несущая способность за счет использования прочности бетона на сжатие.
• Большие пролетные расстояния без промежуточных опор.
• Более тонкие сечения, что экономит материал и уменьшает вес.

Поэтому конструкции из предварительно напряженного бетона особенно используются в мостостроении, перекрытиях с большими пролетами или в сборных конструкциях. Целенаправленное использование предварительно напряженных кабелей позволяет более экономичное и эффективное строительство по сравнению с традиционными железобетонными конструкциями.

Модуль Предварительно напряженные кабели

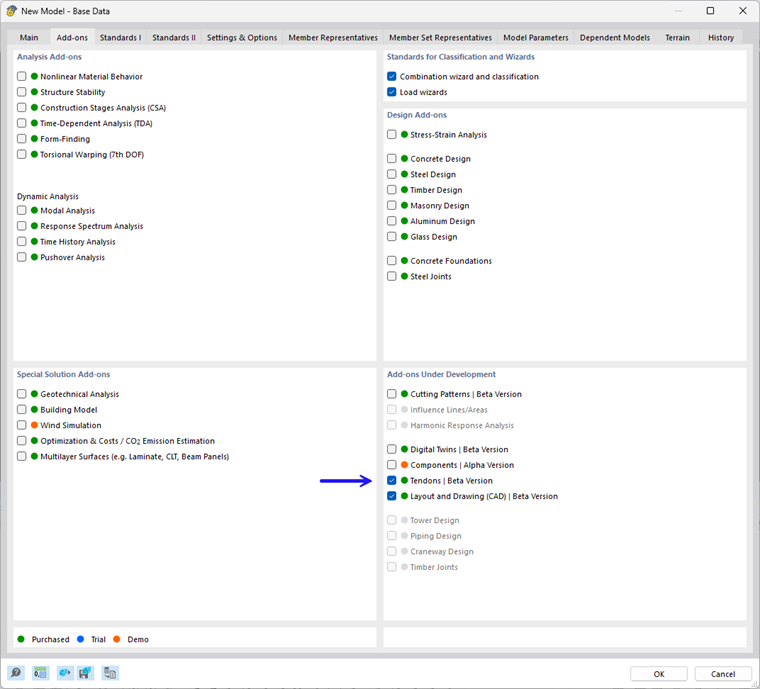

Вы можете включить или отключить использование модуля специальных решений на вкладке Дополнения в 'Основных параметрах модели'.

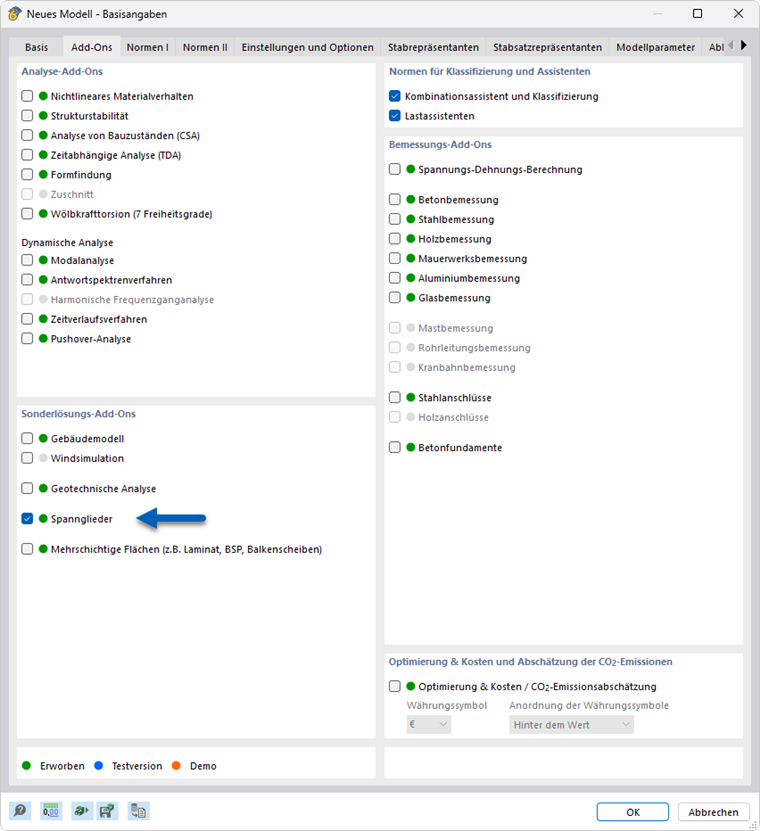

Активация аддона для контроля постензионной арматуры

Зеленая точка перед названием модуля означает, что у вас есть лицензия. Оранжевая или синяя точка указывает на то, что вы можете использовать модуль только в качестве демо-версии или тестовой версии и его функциональность ограничена.

После активации модуля специальных решений интерфейс пользователя расширяется за счет новых записей в диалогах и таблицах. Это обеспечивает полную интеграцию анализа предварительно напряженных кабелей в RFEM.
