Naprężenie wstępne należy przypisać cięgnowi jako obciążenie prętowe.
Możesz przypisać do cięgna naprężenie wstępne jako obciążenie w sposób standardowy:

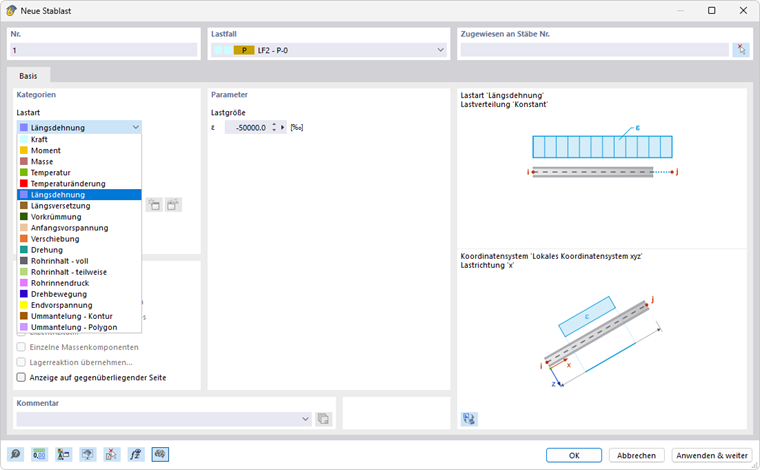

- Otwórz dialog Nowe obciążenie prętowe.
- W sekcji Przypadek obciążenia ustaw przypadek obciążenia kategorią działania 'P - Naprężenie wstępne' (zobacz rozdział Przypadki obciążenia dla naprężenia wstępnego).
- Wybierz w sekcji 'Kategorie' typ obciążenia Wydłużenie wzdłużne.
- Wprowadź wartość obciążenia dla wydłużenia ε. Ponieważ naprężenie wstępne ma działać jako skrócenie cięgna, użyj znaku ujemnego.
- Przypisz obciążenie do cięgna.

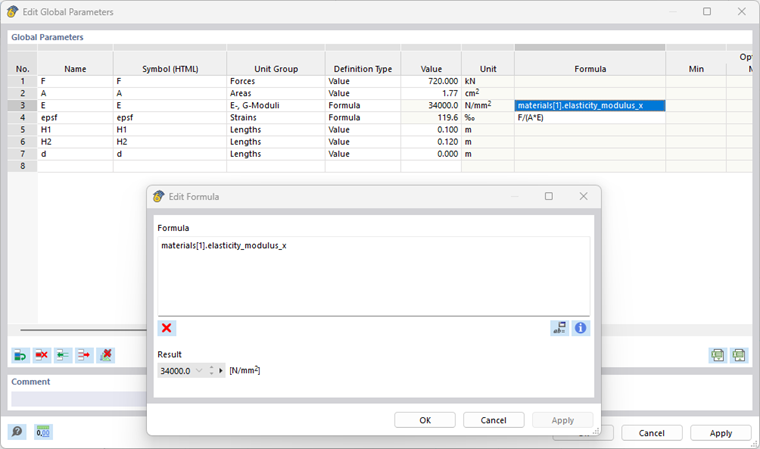

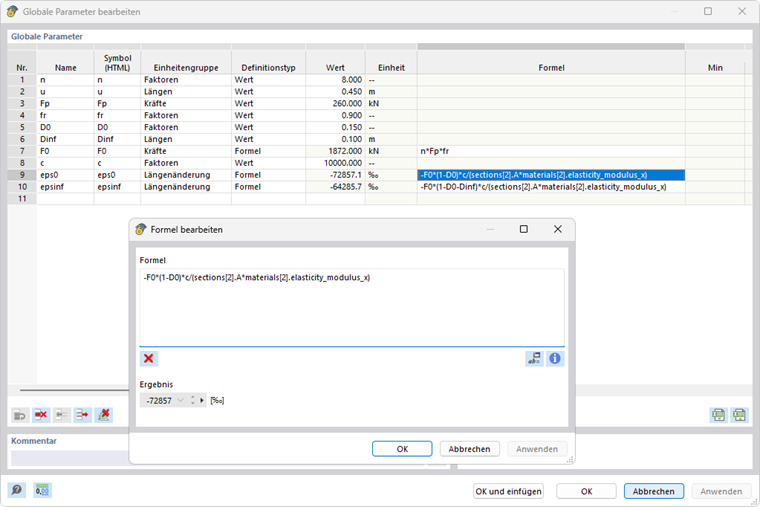

Przeliczenie siły naciągu na równoważne wydłużenie musi być wykonywane ręcznie. Jedną z możliwości jest parametryczne wprowadzenie danych.
Również straty w sile naciągu muszą być określane ręcznie. Automatyczne uwzględnienie strat dla późniejszego przyczepności w formie specjalnego obciążenia prętowego jest w trakcie opracowywania.
