Předpětí

Předpětí je třeba definovat jako prutové zatížení v předpínacím prutu.

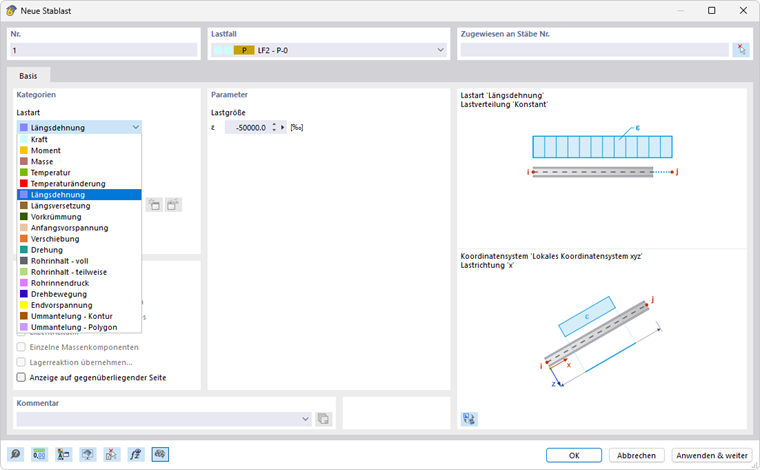

Definice předpětí jako změny délky

Předpětí můžete přiřadit předpínacímu prutu jako obvykle jako zatížení:

1. Otevřete dialog Nové prutové zatížení.
2. V sekci Případ zatížení nastavte případ zatížení na kategorii zatížení 'P - Předpětí' (viz kapitola Případy zatížení pro předpětí).
3. V sekci 'Kategorie' vyberte typu zatížení Podélné přetvoření.
4. Zadejte velikost zatížení přetvoření ε. Protože má předpětí působit jako zkrácení předpínacího prutu, použijte záporné znaménko.
5. Přiřaďte zatížení předpínacímu prutu.

Převedení předpínací síly na ekvivalentní přetvoření musí být v současné době prováděno manuálně. Jednou z možností je parametrizovaný vstup.

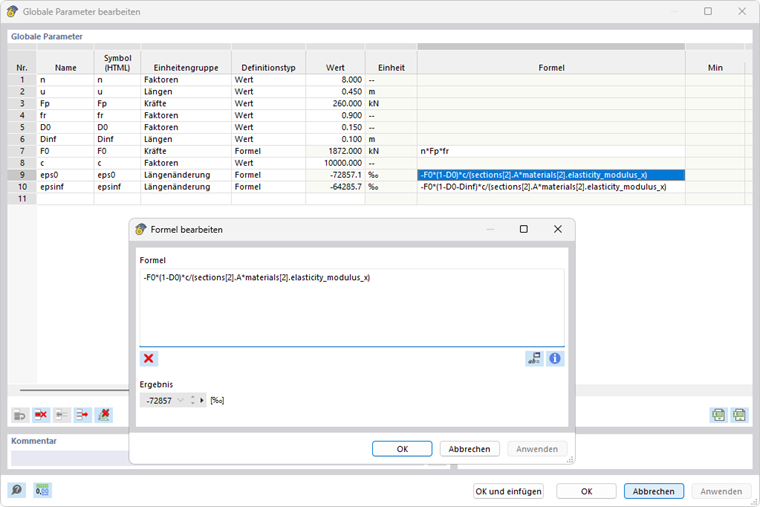

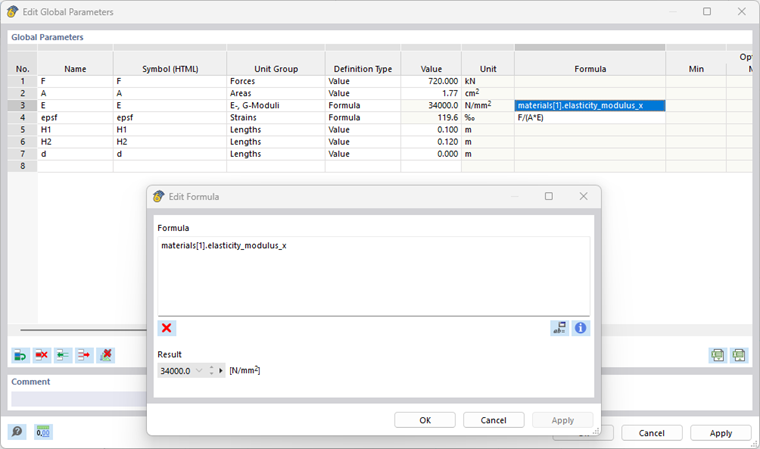

Stanovení účinku předpětí jako změna délky ε

Stejně tak je třeba ručně stanovit ztráty předpínacích sil. Automatické zohlednění ztrát pro dodatečnou přídržnost ve formě speciálního prutového zatížení je ve vývoji.
