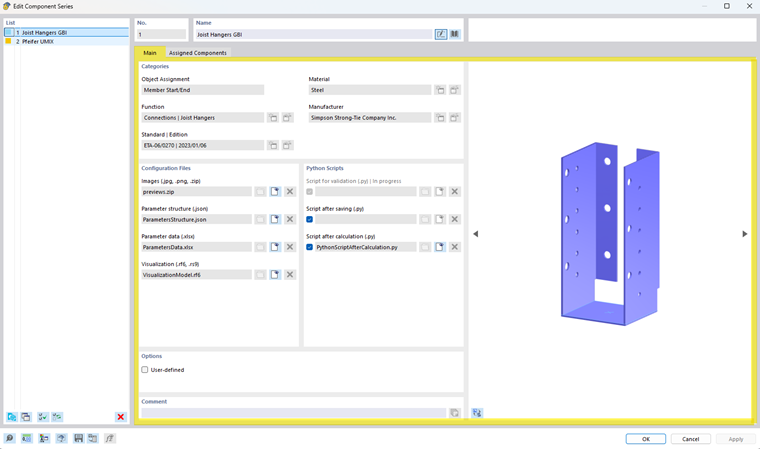

Tato sekce slouží k seskupování a odpovídajícímu filtrování v Dlubal Centru.
Přiřazení objektu
Typ objektu, ke kterému je série komponent přiřazena
Funkce
Typ funkce vybrané série komponent
Výstupní norma
Výstupní norma vybrané série komponent
Materiál
Materiál vybrané série komponent
Výrobce
Výrobce vybrané série komponent
Konfigurační soubory
Obrázky
Soubory obrázků obsahují náhledové obrázky sérií komponent
Struktura parametrů
Soubor Json, který obsahuje strukturu parametrů dialogu komponenty
Soubor Json propojuje soubor Excel s posouzením, aby bylo možné jednotlivé parametry přiřadit k proměnné.
Data parametrů
Soubor Excel s nejdůležitějšími parametry série komponent
Vizualizace
Volitelný soubor RFEM 6 pro detailní vizualizaci v pracovním okně RFEM
Komponentu lze vytvořit i bez vizualizačního souboru.
Skripty Python
Skript po výpočtu
Provádí posouzení definovaná v sérii komponent na základě relevantních parametrů a vnitřních sil a předává výsledky do RFEM
Skript po uložení
Přizpůsobuje model podle vybraných komponent (například vytvořením kloubů nebo změnou průřezů, materiálů a tuhostí styčníků) a spouští se po potvrzení dialogu komponenty
Skript pro validaci
Před použitím komponenty kontroluje, zda jsou splněny předpoklady potřebné pro její použití (například s ohledem na materiál nebo přípustné geometrické rozměry)
Informace
Skripty Python Skript po uložení a Skript pro validaci jsou volitelné a lze je deaktivovat, takže se provádí pouze posouzení. Změny, které již byly v modelu provedeny pomocí Skriptu po uložení, se však automaticky nevrátí zpět, pokud je skript následně deaktivován.
Možnosti
Zaškrtávací pole 'Uživatelský' nabízí možnost vytvářet vlastní série komponent s uživatelskými komponentami. Tato možnost je popsána v kapitole Uživatelské komponenty.
