基本

基本选项卡管理组件系列的一般设置。

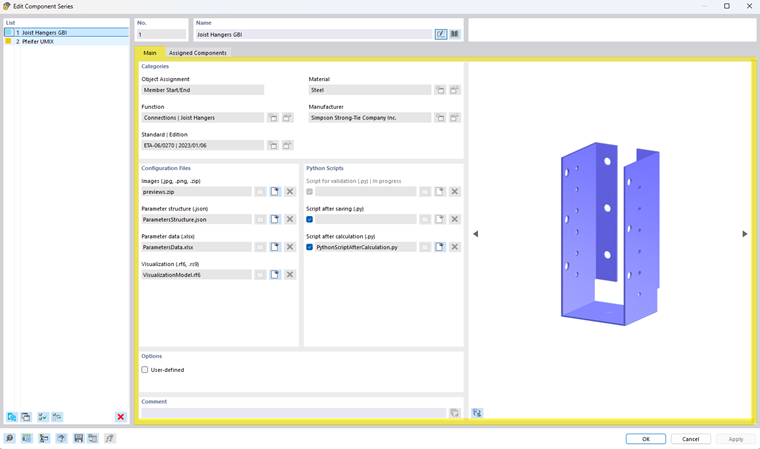

图片显示了在"基本"选项卡中设置组件系列的选项。
设置组件系列 | 基本选项卡

这些设置分为几个部分：

类别

此部分用于在 Dlubal Center 中进行分组和相应的筛选。

对象分配
  • 组件系列分配到的对象类型
功能
  • 所选组件系列的功能类型
规范输出
  • 所选组件系列的规范输出
材料
  • 所选组件系列的材料
制造商
  • 所选组件系列的制造商

配置文件

  • 图片文件包含组件系列的预览图
参数结构
  • Json 文件，包含组件对话框的参数结构

  • Json 文件将 Excel 文件与设计验算相链接，以便将各个参数分配给一个变量。
参数数据
  • 包含组件系列最重要参数的 Excel 文件
可视化
  • 可选的 RFEM 6 文件，用于在 RFEM 工作窗口中进行详细的可视化

  • 在没有可视化文件的情况下也可以创建组件。

Python 脚本

计算后脚本
  • 根据相关参数和内力执行组件系列中定义的设计验算，并将结果传递给 RFEM
保存后脚本
  • 根据所选组件调整模型（例如，通过创建铰或更改截面、材料和节点刚度），并在确认组件对话框时执行
验证脚本
  • 在使用组件之前检查是否满足使用该组件所需的先决条件（例如，关于材料或允许的几何尺寸）

信息

Python 脚本保存后脚本和验证脚本是可选的，可以停用，从而只执行设计验算。但是，如果随后停用脚本，则不会自动撤消保存后脚本已在模型中所做的更改。

选项

复选框'自定义'提供了使用自定义组件创建自己的组件系列的可能性。该可能性在自定义组件章节中有所描述。
