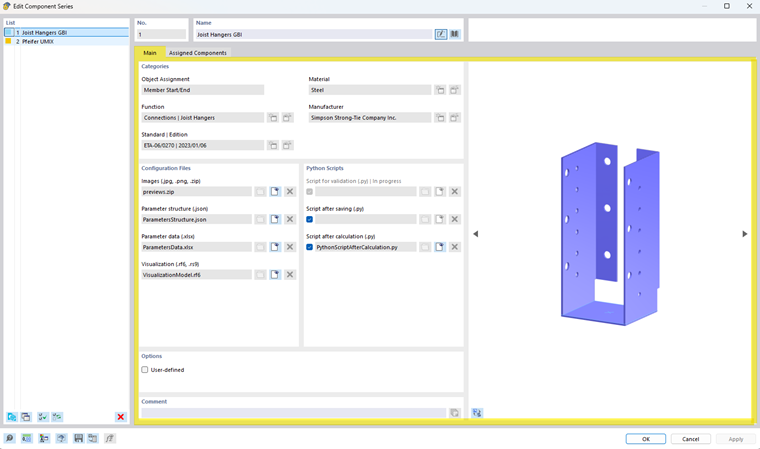

Ta sekcja służy do grupowania i odpowiedniego filtrowania w Dlubal Center.
Przyporządkowanie obiektu
Typ obiektu, do którego przyporządkowana jest seria komponentów
Funkcja
Typ funkcji wybranej serii komponentów
Norma wynikowa
Norma wynikowa wybranej serii komponentów
Materiał
Materiał wybranej serii komponentów
Producent
Producent wybranej serii komponentów
Pliki konfiguracyjne
Obrazy
Pliki obrazów zawierają obrazy podglądu serii komponentów
Struktura parametrów
Plik Json, który zawiera strukturę parametrów okna dialogowego komponentu
Plik Json łączy plik Excel z obliczeniem, aby poszczególne parametry mogły być przyporządkowane do zmiennej.
Dane parametrów
Plik Excel z najważniejszymi parametrami serii komponentów
Wizualizacja
Opcjonalny plik RFEM 6 do szczegółowej wizualizacji w oknie roboczym RFEM
Komponent może zostać utworzony bez pliku wizualizacji.
Skrypty Python
Skrypt po obliczeniu
Przeprowadza obliczenia zdefiniowane w serii komponentów na podstawie odpowiednich parametrów i sił wewnętrznych oraz przekazuje wyniki do RFEM
Skrypt po zapisaniu
Dostosowuje model zgodnie z wybranymi komponentami (na przykład poprzez utworzenie przegubów lub zmianę przekrojów, materiałów i sztywności połączeń) i jest wykonywany po zatwierdzeniu okna dialogowego komponentu
Skrypt do walidacji
Sprawdza przed użyciem komponentu, czy spełnione są warunki wstępne wymagane do jego zastosowania (na przykład w odniesieniu do materiału lub dopuszczalnych wymiarów geometrycznych)
Informacje
Skrypty Python Skrypt po zapisaniu i Skrypt do walidacji są opcjonalne i można je dezaktywować, tak aby wykonywane było wyłącznie obliczenie. Zmiany wprowadzone już w modelu przez Skrypt po zapisaniu nie są jednak automatycznie cofane, jeśli skrypt zostanie następnie dezaktywowany.
Opcje
Pole wyboru 'Zdefiniowane przez użytkownika' umożliwia tworzenie własnych serii komponentów z komponentami zdefiniowanymi przez użytkownika. Ta możliwość została opisana w rozdziale Komponenty zdefiniowane przez użytkownika.
