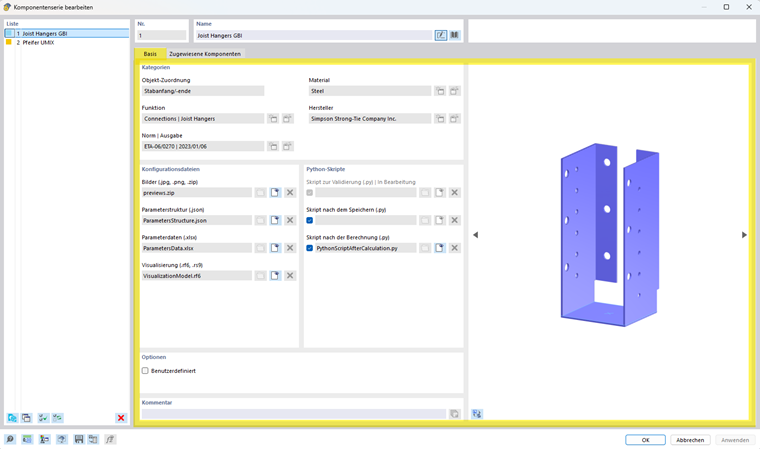

Die Einstellungen sind in mehreren Abschnitten organisiert:
Kategorien
Dieser Abschnitt dient zur Gruppierung und zum entsprechenden Filtern im Dlubal Center.
Objekt-Zuordnung
Objekttyp, dem die Komponentenserie zugeordnet wird
Funktion
Funktionstyp der ausgewählten Komponentenserie
Norm Ausgabe
Normausgabe der ausgewählten Komponentenserie
Material
Material der ausgewählten Komponentenserie
Hersteller
Hersteller der ausgewählten Komponentenserie
Konfigurationsdateien
Bilder
Die Bilddateien enthalten die Vorschaubilder der Komponentenserien
Parameterstruktur
Json-Datei, die die Struktur der Parameter des Komponentendialogs enthält
Die Json-Datei verknüpft die Excel-Datei mit dem Nachweis, damit die einzelnen Parameter einer Variable zugeordnet werden können.
Parameterdaten
Excel-Datei mit den wichtigsten Parametern der Komponentenserie
Visualisierung
Optionale RFEM 6-Datei für die detaillierte Visualisierung im RFEM-Arbeitsfenster
Es kann ohne Visualisierungsdatei eine Komponente erzeugt werden.
Python-Skripte
Skript nach der Berechnung
Führt die in der Komponentenserie definierten Nachweise anhand der relevanten Parameter und Schnittgrößen durch und übergibt die Ergebnisse an RFEM
Skript nach dem Speichern
Passt das Modell entsprechend der ausgewählten Komponenten an (beispielsweise durch das Erzeugen von Gelenken oder die Änderung von Querschnitten, Materialien und Gelenksteifigkeiten) und wird beim Bestätigen des Komponentendialogs ausgeführt
Skript zur Validierung
Überprüft vor der Verwendung einer Komponente, ob die für ihre Anwendung erforderlichen Voraussetzungen erfüllt sind (beispielsweise hinsichtlich des Materials oder zulässiger geometrischer Abmessungen)
Info
Die Python-Skripte Skript nach dem Speichern und Skript zur Validierung sind optional und können deaktiviert werden, sodass ausschließlich die Nachweisführung ausgeführt wird. Änderungen, die durch das Skript nach dem Speichern bereits im Modell vorgenommen wurden, werden jedoch nicht automatisch rückgängig gemacht, falls das Skript anschließend deaktiviert wird.
Optionen
Das Kontrollfeld 'Benutzerdefiniert' bietet die Möglichkeit, eigene Komponentenserien mit benutzerdefinierten Komponenten zu erstellen. Diese Möglichkeit ist im Kapitel Benutzerdefinierte Komponenten beschrieben.
