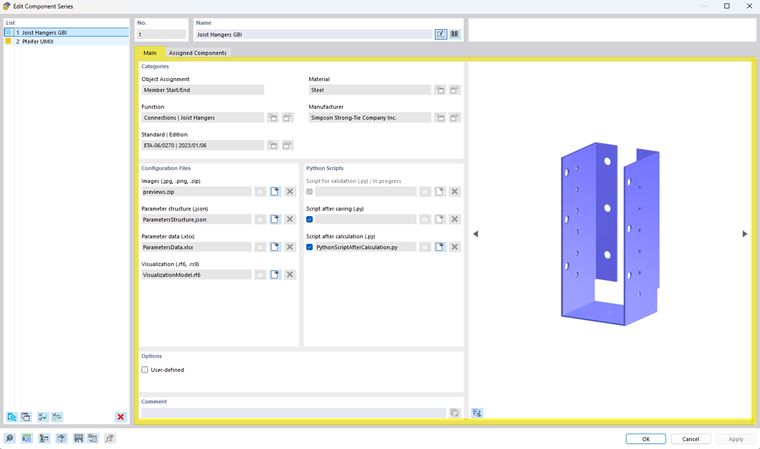

Le impostazioni sono organizzate in diverse sezioni:
Categorie
Questa sezione serve per il raggruppamento e il corrispondente filtro nel Dlubal Center.
Assegnazione oggetto
Tipo di oggetto a cui è assegnata la serie di componenti
Funzione
Tipo di funzione della serie di componenti selezionata
Norma risultato
Risultato norma della serie di componenti selezionata
Materiale
Materiale della serie di componenti selezionata
Produttore
Produttore della serie di componenti selezionata
File di configurazione
Immagini
I file immagine contengono le immagini di anteprima delle serie di componenti
Struttura parametri
File Json che contiene la struttura dei parametri della finestra di dialogo del componente
Il file Json collega il file Excel con la verifica, in modo che i singoli parametri possano essere assegnati a una variabile.
Dati parametri
File Excel con i parametri più importanti della serie di componenti
Visualizzazione
File RFEM 6 opzionale per la visualizzazione dettagliata nella finestra di lavoro di RFEM
È possibile creare un componente senza file di visualizzazione.
Script Python
Script dopo il calcolo
Esegue le verifiche definite nella serie di componenti in base ai parametri e alle forze interne rilevanti e trasferisce i risultati a RFEM
Script dopo il salvataggio
Adatta il modello in base al componente selezionato (ad esempio creando cerniere o modificando sezioni, materiali e rigidezze della giunzione) e viene eseguito alla conferma della finestra di dialogo del componente
Script per la validazione
Verifica prima dell'uso di un componente se i prerequisiti necessari per la sua applicazione sono soddisfatti (ad esempio in termini di materiale o dimensioni geometriche ammissibili)
Informazione
Gli script Python Script dopo il salvataggio e Script per la validazione sono opzionali e possono essere disattivati, in modo che venga eseguita esclusivamente la verifica. Le modifiche già apportate al modello dallo Script dopo il salvataggio, tuttavia, non vengono annullate automaticamente se lo script viene successivamente disattivato.
Opzioni
Il campo di controllo 'Definito dall'utente' offre la possibilità di creare serie di componenti proprie con componenti definiti dall'utente. Questa possibilità è descritta nel capitolo Componenti definiti dall'utente.
