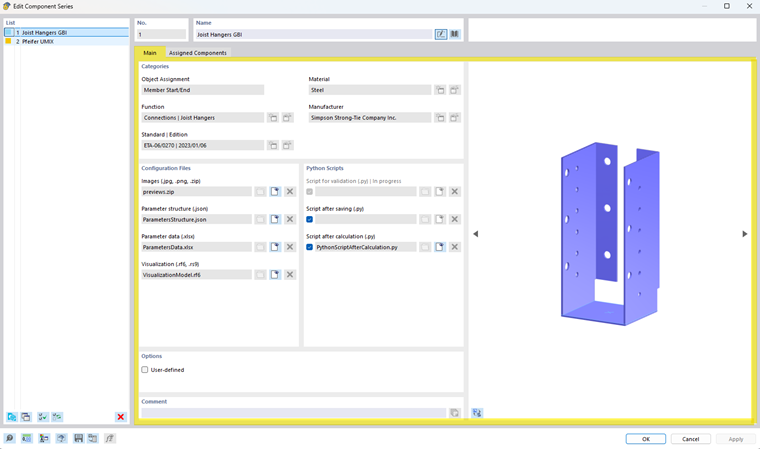

Esta sección se utiliza para la agrupación y el filtrado correspondiente en el Centro de Dlubal.
Asignación de objetos
Tipo de objeto al que se asigna la serie de componentes
Función
Tipo de función de la serie de componentes seleccionada
Norma de salida
Norma de salida de la serie de componentes seleccionada
Material
Material de la serie de componentes seleccionada
Fabricante
Fabricante de la serie de componentes seleccionada
Archivos de configuración
Imágenes
Los archivos de imagen contienen las vistas previas de las series de componentes
Estructura de parámetros
Archivo Json que contiene la estructura de los parámetros del cuadro de diálogo de componentes
El archivo Json vincula el archivo de Excel con el cálculo para poder asignar los parámetros individuales a una variable.
Datos de parámetros
Archivo de Excel con los parámetros más importantes de la serie de componentes
Visualización
Archivo opcional de RFEM 6 para la visualización detallada en la ventana de trabajo de RFEM
Se puede crear un componente sin un archivo de visualización.
Scripts de Python
Script después del cálculo
Realiza las verificaciones definidas en la serie de componentes utilizando los parámetros y esfuerzos internos relevantes y transfiere los resultados a RFEM
Script después de guardar
Adapta el modelo de acuerdo con el componente seleccionado (por ejemplo, creando articulaciones o cambiando secciones, materiales y rigideces de unión) y se ejecuta al confirmar el cuadro de diálogo de componentes
Script de validación
Comprueba antes de usar un componente si se cumplen los requisitos necesarios para su aplicación (por ejemplo, en cuanto al material o las dimensiones geométricas admisibles)
Información
Los scripts de Python Script después de guardar y Script de validación son opcionales y se pueden desactivar, de modo que solo se ejecute la verificación. Sin embargo, los cambios ya realizados en el modelo por el Script después de guardar no se revierten automáticamente si el script se desactiva posteriormente.
Opciones
La casilla de verificación 'Personalizado' ofrece la posibilidad de crear sus propias series de componentes con componentes personalizados. Esta opción se describe en el capítulo Componentes personalizados.
