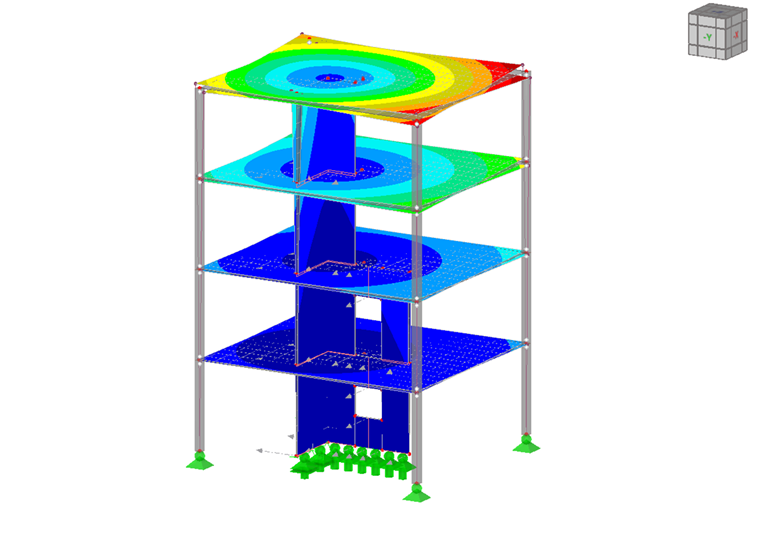

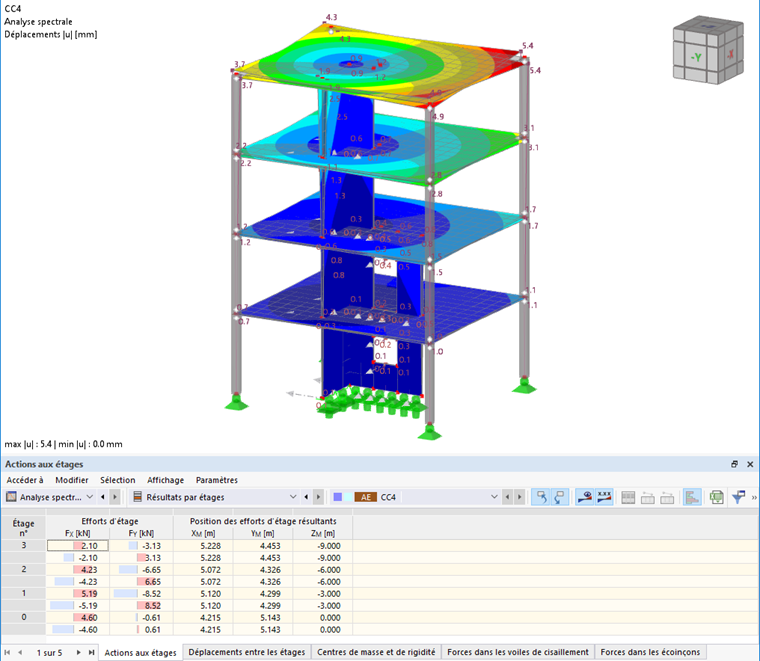

Le module complémentaire Modèle de bâtiment est un outil utile non seulement pour le calcul de structure, mais également pour les analyses dynamiques. Les tableaux de résultats décrits dans le chapitre Résultats par étage sont donc également intégrés à la catégorie Analyse spectrale de l’analyse dynamique dès que les résultats sont disponibles.
Les tableaux sont identiques à ceux de l’analyse statique. Les valeurs de résultat sont spécialement préparées pour l’analyse dynamique.

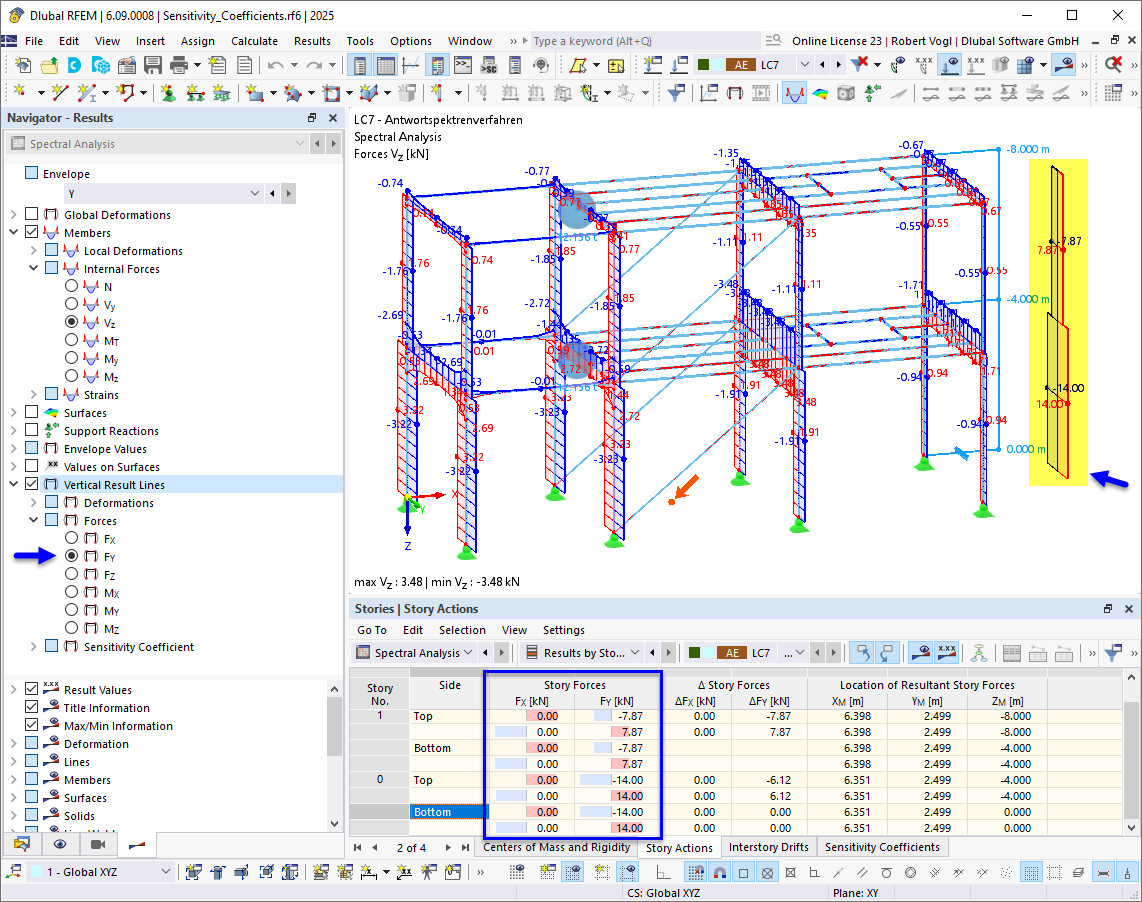

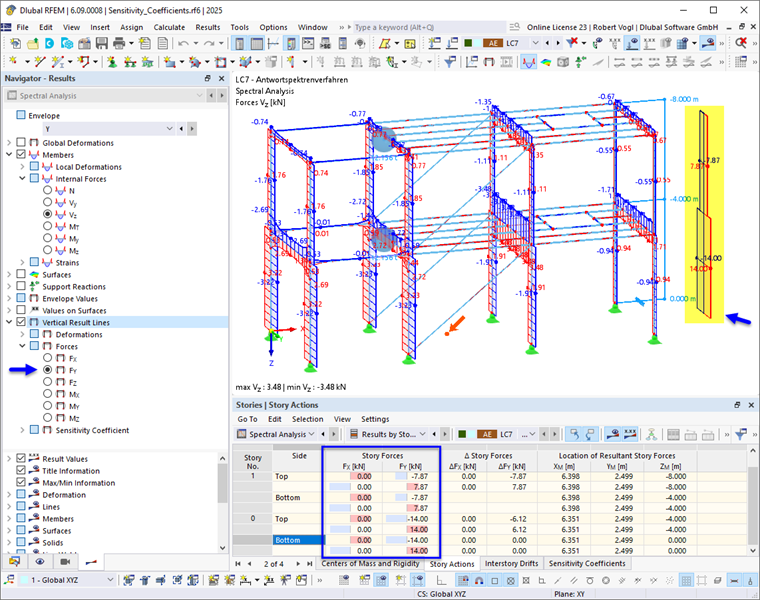

Les efforts de la cisaillement transversal peuvent être évalués graphiquement et dans le tableau : dans le Navigateur - Résultats, cochez la case Lignes résultantes verticales et augmentez les options pour les forces.
Les efforts FX et FY représentent les charges de cisaillement horizontales résultant de l’intégration des efforts internes. Le cisaillement sismique total est indiqué au point le plus bas de la ligne résultante.
