Материал

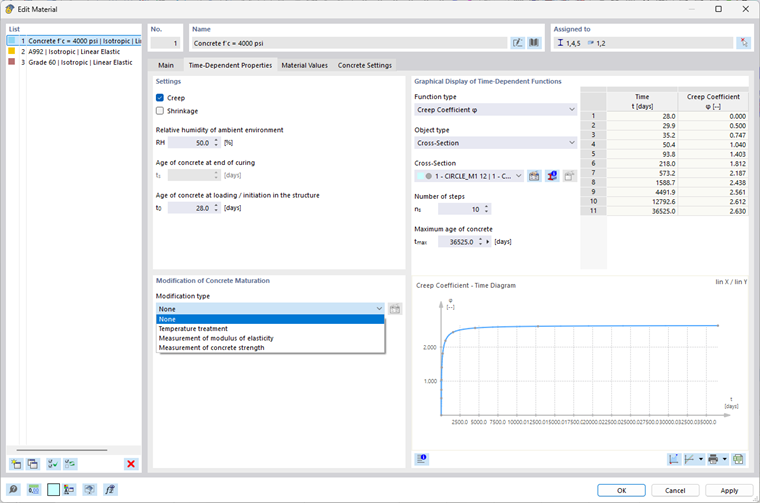

На вкладке Зависящие от времени свойства диалогового окна материала можно задать свойства материала, необходимые для анализа, зависящего от времени. Помимо пользовательского ввода для материалов типа «Бетон», это также возможно согласно нормативу (EN 1992-1-1).

Настройки

В этом разделе необходимо указать, какие эффекты, зависящие от времени, следует применять и какой тип задания следует использовать. В зависимости от выбора вводимые данные и визуализация изменяются. Для большей наглядности ниже приводится разделение по выбору типа задания.

Тип задания – Пользовательский

При выборе пользовательского типа задания вам доступны функциональные типы: коэффициент ползучести φ и деформации усадки ε_cs, соответствующие выбранным эффектам ползучести и усадки. Их можно ввести или вставить, расположенные слева внизу, или импортировать из Excel с помощью кнопки , а также экспортировать с помощью .

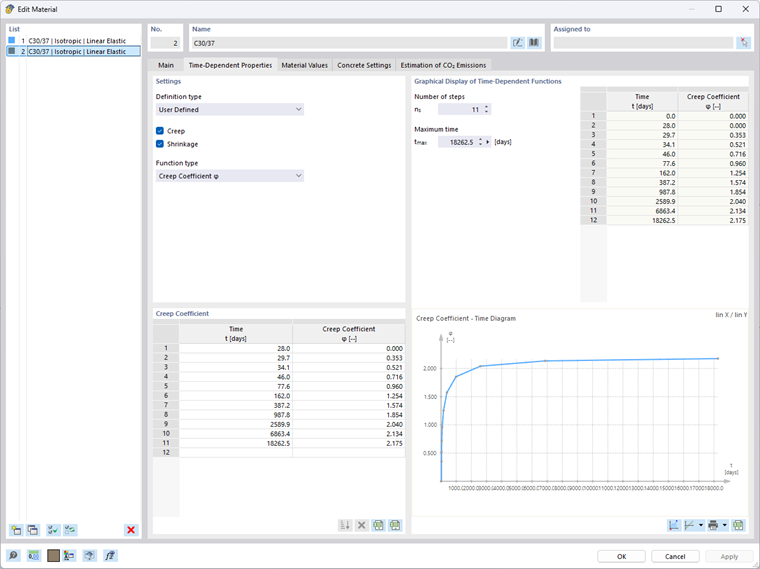

Задание изменяющихся во времени свойств материала - Тип задания Пользовательский

Графическое представление функций, зависящих от времени

В этом разделе можно задать параметры, используемые для визуализации функций, зависящих от времени. Тип функции, выбранный в разделе «Настройки», определяет отображаемые в таблице и на Диаграмме параметры, зависящие от времени. Для визуализации доступны следующие параметры выбора:

• Количество шагов: Значение n_s влияет на разбиение графика.
• Возраст бетона на рассматриваемый момент времени: Значение t представляет конечную точку оси абсцисс.

Тип задания – Согласно нормативу

При типе задания «Согласно нормативу» параметры зависящих от времени эффектов рассчитываются автоматически по выбранному нормативу. В настоящее время доступен расчет по «EN 1992-1-1» для бетона. Дополнительную информацию можно найти в руководстве по аддону Расчёт железобетонных конструкций.

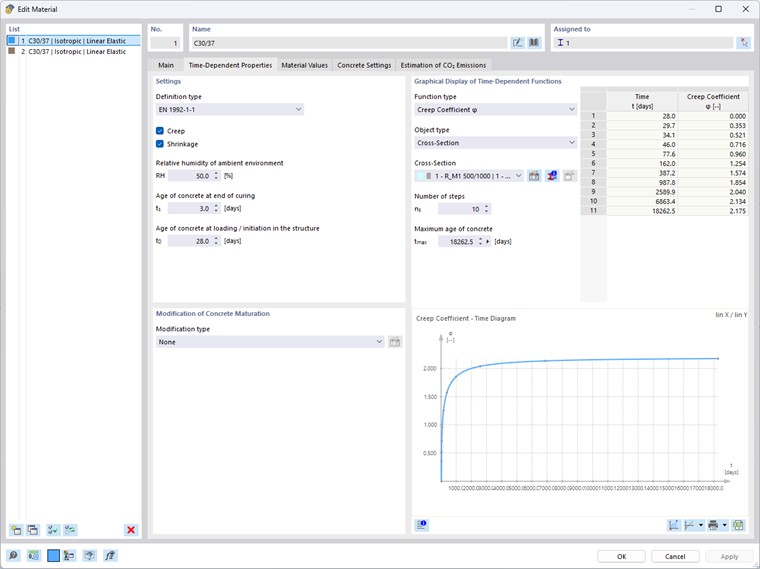

Назначение зависящих от времени характеристик материала по нормативам (EN 1992-1-1)

Ползучесть

Установите флажок «Ползучесть», если при расчете внутренних сил необходимо учитывать зависящую от времени деформацию материала. Затем вы можете задать параметры, с помощью которых программа рассчитывает коэффициент ползучести φ:

• Относительная влажность окружающей среды RH
• Возраст бетона в момент нагружения / начала в системе t₀

Усадка

Установите флажок «Усадка», если зависящую от времени деформацию усадки необходимо учитывать как нагрузку. Затем вы можете задать параметры, с помощью которых программа рассчитывает базовую величину усадки ε_cd,0 и на ее основе деформации усадки ε_cs, ε_ca и ε_cd:

• Относительная влажность окружающей среды RH
• Возраст бетона в конце твердения t_s
• Возраст бетона в момент нагружения / начала в системе t₀

Модификация созревания бетона

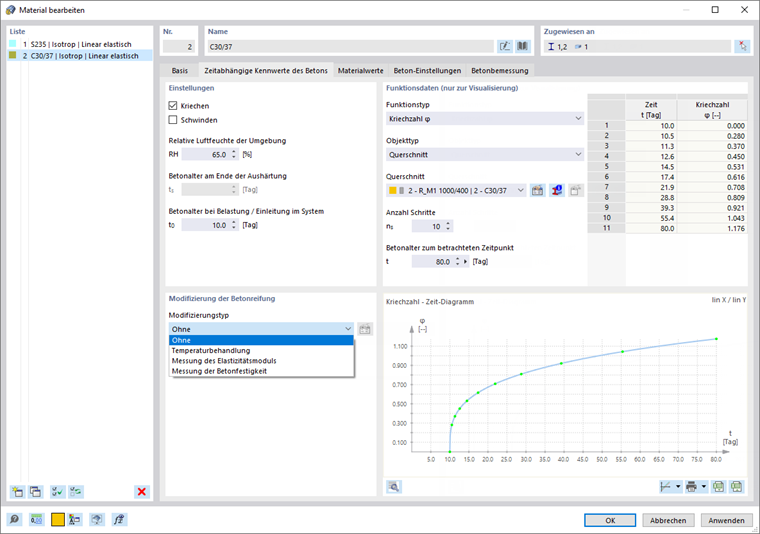

В списке доступны следующие возможности выбора (см. рисунок Задать зависящие от времени свойства материала согласно нормативу):

• Без: Бетон стареет по стандартной кривой.
• Термообработка: Термообработка влияет на твердение бетона и, следовательно, на эффективный возраст бетона в момент нагружения. Нажмите кнопку , чтобы задать параметры термообработки в отдельном диалоговом окне.
• Измерение модуля упругости: Укажите измеренный модуль упругости E_cm(t) и время измерения для учета эквивалентного возраста бетона.
• Измерение прочности бетона: Укажите измеренную прочность f_cm(t) и время измерения для учета эквивалентного возраста бетона.

Графическое представление функций, зависящих от времени

В этом разделе можно задать параметры, используемые для визуализации поведения, зависящего от времени:

• Тип функции: Тип функции определяет рассчитываемые параметры, зависящие от времени, отображаемые в таблице и на Диаграмме. Доступны для выбора:
  • Ползучесть: Коэффициент ползучести φ в эквивалентный момент времени
  • Усадка: Деформации усадки ε_cs, ε_ca и ε_cd
• Тип объекта: Тип объекта, для которого выполняется визуализация. Доступны для выбора:
  • Толщина
  • Сечение
• Количество шагов: Значение n_s влияет на разбиение графика.
• Возраст бетона на рассматриваемый момент времени: Значение t представляет конечную точку оси абсцисс.

Кнопка под диаграммой открывает диалоговое окно «Рассчитанные параметры, зависящие от времени». Там можно считать параметры ползучести и усадки.

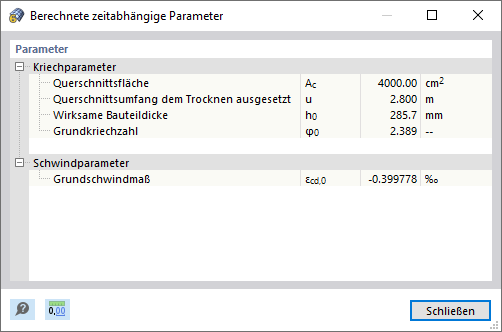

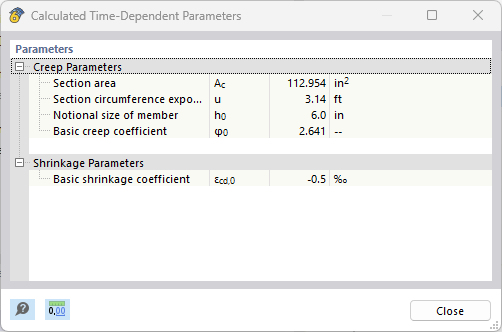

Вычисленные параметры, зависящие от времени

Диаграмма

В правой нижней части отображается «Диаграмма: Значения функции – время». При перемещении мыши вдоль графика отображаются соответствующие значения абсцисс и ординат. Масштабирование можно изменять колесиком мыши, график можно перемещать левой кнопкой мыши, а двойной щелчок по колесику мыши восстанавливает общий вид диаграммы.

С помощью других кнопок можно настроить вид диаграммы и распечатать графику.

Представление: линейное или логарифмическое

Для оптимального представления возможно линейное (lin) и логарифмическое (log) разбиение осей. В раскрывающейся кнопке доступны следующие возможности выбора:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Функция печати

Диаграмму также можно распечатать. В раскрывающейся кнопке доступны следующие возможности:

• Немедленная печать
• В протокол печати
• Печать в PDF
• Копировать в буфер обмена
• Печать в файл

Печать графики описана в главе Графика руководства RFEM.

Экспорт

С помощью кнопки экспортируйте диаграмму зависимости от времени в Microsoft Excel.
