Materiál

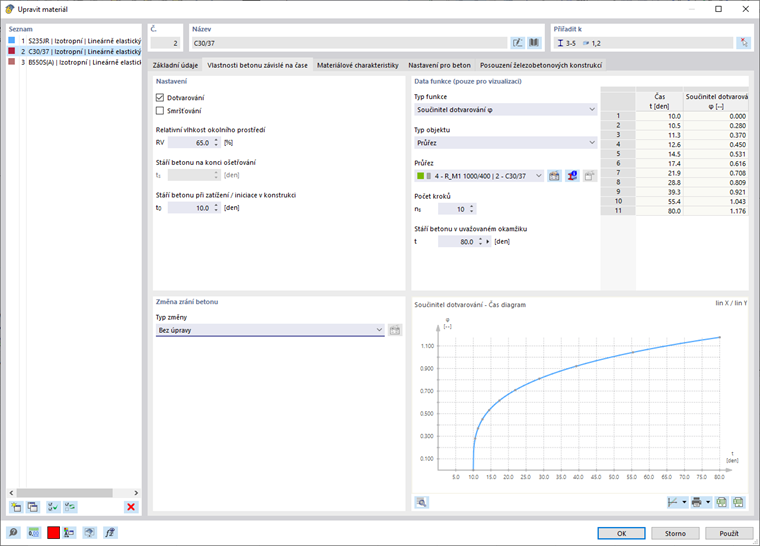

Na záložce Časově závislé charakteristiky dialogu Materiál můžete definovat vlastnosti materiálu, které jsou relevantní pro časově závislou analýzu. Kromě uživatelsky definovaného zadání pro materiály typu "Beton" je to možné také podle normy (EN 1992-1-1).

Nastavení

V této části je třeba určit, jaké časově závislé účinky se mají uvažovat a jaký typ definice se má použít. V závislosti na výběru se mění vstupy a vizualizace. Pro zlepšení názornosti je v následujícím textu provedeno rozdělení podle výběru typu definice.

Typ definice Uživatelsky definovaný

Volbou typu definice Uživatelsky definovaný máte k dispozici funkční typy Součinitel dotvarování φ a Poměrná přetvoření od smršťování ε_cs příslušné k volbě uvažovaných časově závislých účinků Dotvarování a Smršťování. Ty lze zadávat, vkládat vlevo dole nebo rovněž importovat z Excelu pomocí tlačítka a exportovat pomocí .

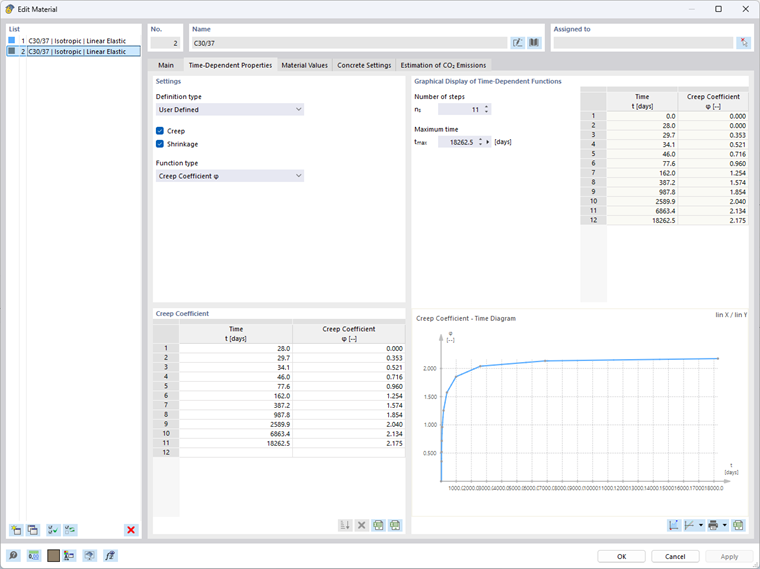

Časově závislé charakteristiky materiálu - Typ zadání Uživatelský

Grafické znázornění časově závislých funkcí

V této části můžete nastavit parametry, které se používají pro vizualizaci časově závislých funkcí. Typ funkce zvolený v Nastavení určuje časově závislé parametry zobrazené v tabulce a Diagramu. Pro vizualizaci jsou k dispozici následující volby nastavení:

• Počet kroků: Hodnota n_s ovlivňuje dělení grafu.
• Stáří betonu v uvažovaném čase: Hodnota t představuje koncový bod osy úsečky (abscisy).

Typ definice Podle normy

Při typu definice Podle normy se parametry časově závislých účinků vypočítají automaticky podle zvolené normy. Aktuálně je zde k dispozici stanovení podle "EN 1992-1-1" pro beton. Další informace naleznete v manuálu add-onu Betonbemessung.

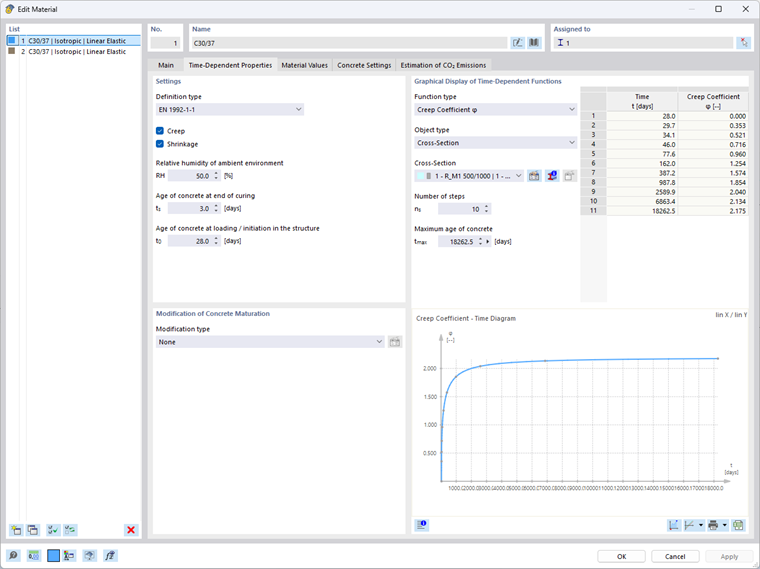

Stanovení časově závislých materiálových charakteristik dle normy (EN 1992-1-1)

Dotvarování

Zaškrtněte kontrolní pole 'Dotvarování', pokud se má při stanovení vnitřních sil zohlednit časově závislá deformace materiálu. Poté můžete nastavit parametry, pomocí kterých program stanoví součinitel dotvarování φ:

• Relativní vlhkost okolního prostředí RH
• Stáří betonu při zatížení / zavedení do systému t₀

Smršťování

Zaškrtněte kontrolní pole 'Smršťování', pokud se má zohlednit časově závislé poměrné přetvoření od smršťování jako zatížení. Poté můžete nastavit parametry, pomocí kterých program stanoví základní míru smršťování ε_cd,0 a z ní poměrná přetvoření od smršťování ε_cs, ε_ca a ε_cd:

• Relativní vlhkost okolního prostředí RH
• Stáří betonu na konci tvrdnutí t_s
• Stáří betonu při zatížení / zavedení do systému t₀

Modifikace zrání betonu

V seznamu jsou k dispozici následující možnosti výběru (viz obrázek Nastavení časově závislých materiálových charakteristik podle normy):

• Bez: Beton stárne podle standardní křivky.
• Teplotní ošetřování: Teplotní ošetřování má vliv na tvrdnutí betonu a tím na efektivní stáří betonu při zatížení. Klikněte na tlačítko , abyste nastavili parametry teplotního ošetřování v samostatném dialogu.
• Měření modulu pružnosti: Zadejte naměřený modul pružnosti E_cm(t) a čas měření, aby se zohlednilo ekvivalentní stáří betonu.
• Měření pevnosti betonu: Zadejte naměřenou pevnost f_cm(t) a čas měření, aby se zohlednilo ekvivalentní stáří betonu.

Grafické znázornění časově závislých funkcí

V této části můžete nastavit parametry, které se používají pro vizualizaci časově závislého chování:

• Typ funkce: Typ funkce určuje vypočtené časově závislé parametry zobrazené v tabulce a Diagramu. K dispozici jsou:
  • Dotvarování: Součinitel dotvarování φ v ekvivalentním čase
  • Smršťování: Poměrná přetvoření od smršťování ε_cs, ε_ca a ε_cd
• Typ objektu: Typ objektu, pro který se vizualizace provádí. K dispozici jsou:
  • Tloušťka
  • Průřez
• Počet kroků: Hodnota n_s ovlivňuje dělení grafu.
• Stáří betonu v uvažovaném čase: Hodnota t představuje koncový bod osy úsečky (abscisy).

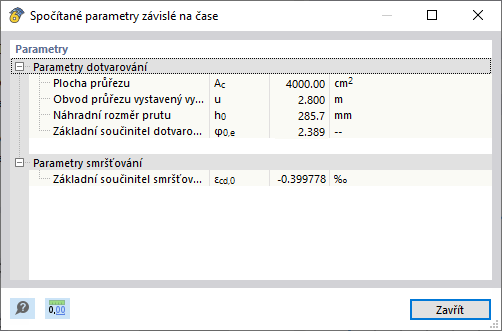

Tlačítko pod diagramem otevírá dialog 'Vypočtené časově závislé parametry'. Zde můžete odečíst parametry dotvarování a smršťování.

Vypočítané časově závislé parametry

Diagram

V pravé dolní části vidíte 'Diagram Hodnota funkce - Čas'. Pokud pohybujete myší podél grafu, zobrazí se příslušné hodnoty na ose úsečky (abscise) a ose pořadnice (ordinátě). Můžete přibližovat kolečkem myši, posouvat diagram levým tlačítkem myši a dvojitým kliknutím na kolečko myši obnovit celkový pohled na diagram.

Dalšími tlačítky je možné přizpůsobit zobrazení diagramu a vytisknout grafiku.

Zobrazení: lineární nebo logaritmické

Pro optimální zobrazení je možné lineární (lin) a logaritmické (log) dělení os. Pomocí seznamového tlačítka jsou k dispozici následující možnosti:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Funkce tisku

Diagram lze také vytisknout. Pomocí seznamového tlačítka máte následující možnosti:

• Tisknout okamžitě
• Do tiskového protokolu
• Tisknout do PDF
• Kopírovat do schránky
• Tisk jako soubor

Tisk grafik je popsán v kapitole Grafiky manuálu k RFEM.

Export

Tlačítkem můžete exportovat časový diagram do Excelu.
