Material

En la pestaña Propiedades dependientes del tiempo del cuadro de diálogo del material, puede definir las propiedades del material que son relevantes para el análisis dependiente del tiempo. Esto es posible además de la entrada definida por el usuario para materiales del tipo "Hormigón" también según norma (EN 1992-1-1).

Configuraciones

En esta sección, se debe especificar qué efectos dependientes del tiempo se deben considerar y qué tipo de definición se debe aplicar. Dependiendo de la selección, cambian las entradas y la visualización. Para mejorar la claridad, a continuación se hace una separación según la selección del tipo de definición.

Tipo de definición Definido por el usuario

Seleccionando el tipo de definición Definido por el usuario, están disponibles los tipos de función Coeficiente de fluencia φ y Deformaciones por retracción ε_cs correspondientes a la selección de los efectos dependientes del tiempo considerados Fluencia y Retracción. Estos se pueden introducir, insertar abajo a la izquierda o también importar desde Excel mediante el botón y exportar mediante .

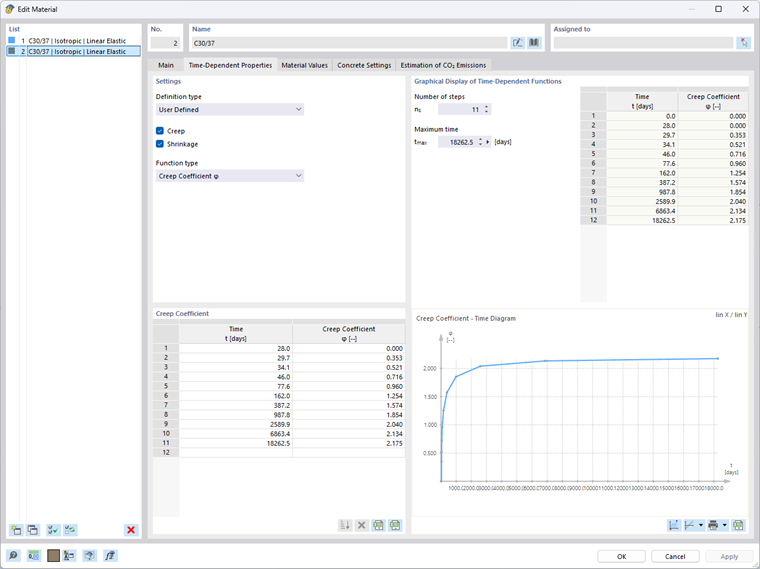

Asignar valores del material dependientes del tiempo - Tipo de definición Definido por el usuario

Representación gráfica de las funciones dependientes del tiempo

En esta sección, puede definir parámetros que se utilizan para la visualización de las funciones dependientes del tiempo. El tipo de función seleccionado en Configuraciones determina los parámetros dependientes del tiempo mostrados en la tabla y el Diagrama. Para la visualización, están disponibles las siguientes configuraciones de selección:

• Número de pasos: El valor n_s influye en la división del gráfico.
• Edad del hormigón en el momento considerado: El valor t representa el punto final de la abscisa.

Tipo de definición según norma

Con el tipo de definición según norma, los parámetros de los efectos dependientes del tiempo se calculan automáticamente según la norma seleccionada. Actualmente, está disponible aquí la determinación según "EN 1992-1-1" para hormigón. Encontrará más información en el manual del add-on Cálculo de hormigón.

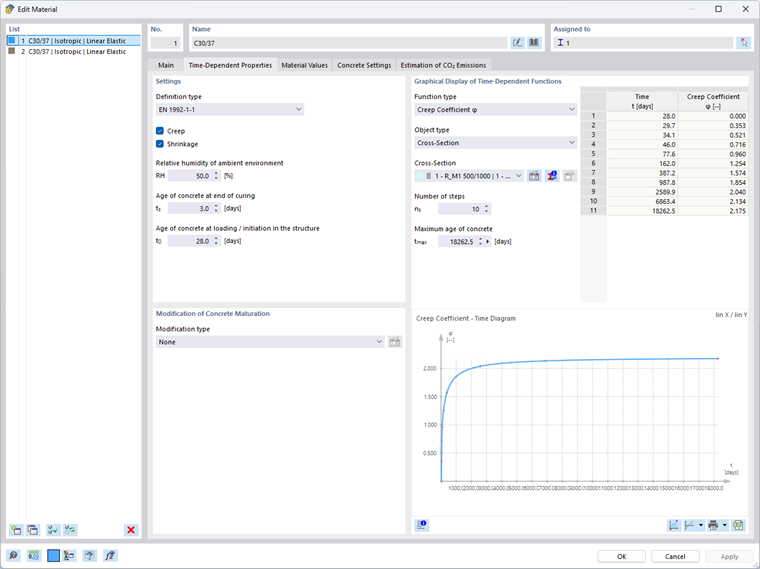

Definir valores característicos del material dependientes del tiempo según norma (EN 1992-1-1)

Fluencia

Active la casilla de verificación 'Fluencia' si se deben considerar las deformaciones dependientes del tiempo del material en la determinación de esfuerzos. Luego puede definir los parámetros con los cuales el programa determina el coeficiente de fluencia φ:

• Humedad relativa del entorno RH
• Edad del hormigón en el momento de la carga / introducción en el sistema t₀

Retracción

Active la casilla de verificación 'Retracción' si se debe considerar la deformación por retracción dependiente del tiempo como carga. Luego puede definir los parámetros con los cuales el programa determina el valor básico de retracción por secado ε_cd,0 y a partir de ahí las deformaciones por retracción ε_cs ,ε_ca y ε_cd:

• Humedad relativa del entorno RH
• Edad del hormigón al final del curado t_s
• Edad del hormigón en el momento de la carga / introducción en el sistema t₀

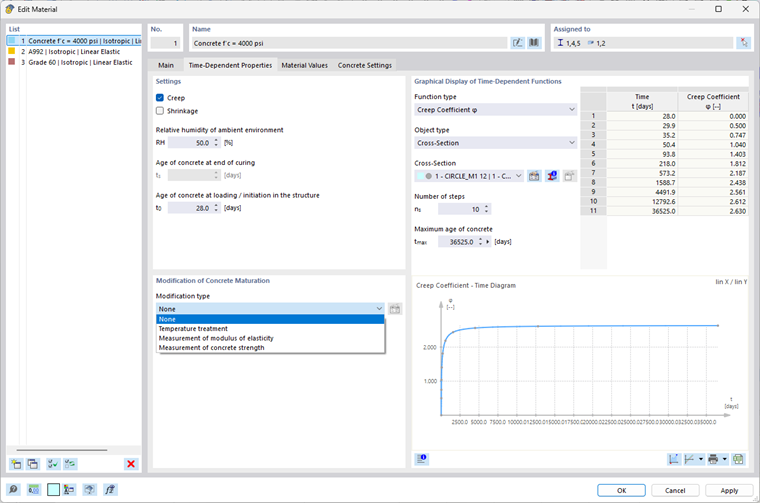

Modificación de la maduración del hormigón

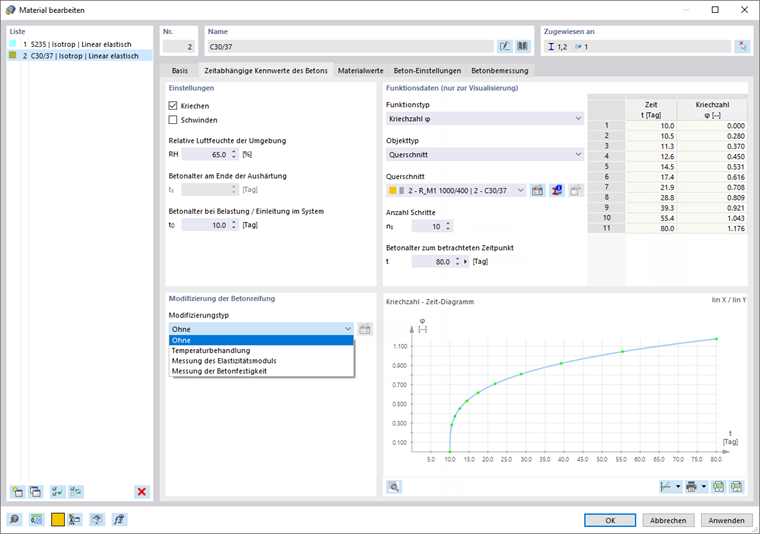

En la lista están disponibles las siguientes opciones para seleccionar (ver imagen Definir propiedades del material dependientes del tiempo según norma):

• Sin: El hormigón envejece según la curva estándar.
• Tratamiento térmico: El tratamiento térmico tiene efecto sobre el endurecimiento del hormigón y, por lo tanto, sobre la edad efectiva del hormigón en el momento de la carga. Haga clic en el botón para definir los parámetros del tratamiento térmico en un cuadro de diálogo separado.
• Medición del módulo de elasticidad: Introduzca el módulo de elasticidad medido E_cm(t) y el momento de la medición para considerar una edad equivalente del hormigón.
• Medición de la resistencia del hormigón: Introduzca la resistencia medida f_cm(t) y el momento de la medición para considerar una edad equivalente del hormigón.

Representación gráfica de las funciones dependientes del tiempo

En esta sección, puede definir parámetros que se utilizan para la visualización del comportamiento dependiente del tiempo:

• Tipo de función: El tipo de función determina los parámetros dependientes del tiempo calculados mostrados en la tabla y el Diagrama. Están disponibles para la selección:
  • Fluencia: Coeficiente de fluencia φ en el momento equivalente
  • Retracción: Deformaciones por retracción ε_cs ,ε_ca y ε_cd
• Tipo de objeto: El tipo de objeto para el cual se realiza la visualización. Están disponibles para la selección:
  • Espesor
  • Sección
• Número de pasos: El valor n_s influye en la división del gráfico.
• Edad del hormigón en el momento considerado: El valor t representa el punto final de la abscisa.

El botón debajo del diagrama abre el cuadro de diálogo 'Parámetros dependientes del tiempo calculados'. Allí puede leer los parámetros de fluencia y retracción.

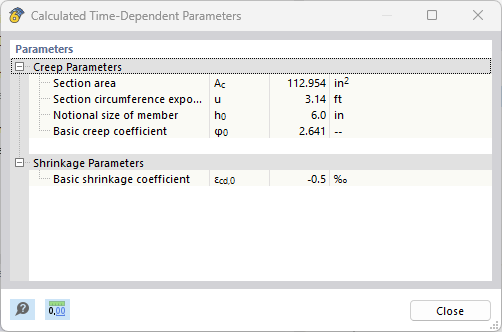

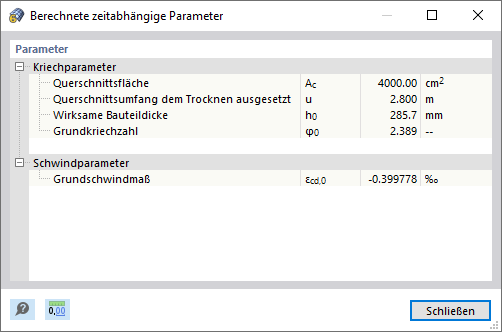

Parámetros dependientes del tiempo calculados

Diagrama

En la sección inferior derecha, verá el "Diagrama Valor de función - Tiempo". Cuando mueve el mouse a lo largo del gráfico, aparecen las respectivas abscisas y ordenadas. Puede hacer zoom con la rueda del mouse, desplazar el diagrama con el botón izquierdo del mouse y restaurar la vista general del diagrama con un doble clic en la rueda del mouse.

Con los botones adicionales es posible ajustar la representación del diagrama e imprimir el gráfico.

Representación: lineal o logarítmica

Para una representación óptima, es posible una división lineal (lin) y logarítmica (log) de los ejes. A través del botón de lista están disponibles las siguientes opciones para la selección:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Función de impresión

El diagrama también se puede imprimir. A través del botón de lista tiene las siguientes opciones:

• Imprimir inmediatamente
• En el informe de impresión
• Imprimir en PDF
• Copiar al portapapeles
• Imprimir como archivo

La impresión de gráficos se describe en el capítulo Gráficos del manual de RFEM.

Exportar

Con el botón puede exportar el diagrama Tiempo a Excel.
