在材料对话框的时变特性选项卡中，您可以定义与时变分析相关的材料属性。对于“混凝土”类型的材料，除了用户自定义输入外，也可以按照规范 (EN 1992-1-1) 进行设置。

设置

在该部分中，需要指定应考虑哪些时变效应以及使用哪种定义类型。根据选择的不同，输入项和可视化内容会发生变化。为了更清晰地进行说明，下面将根据所选的定义类型分别进行介绍。

定义类型：用户自定义

通过选择“用户自定义”定义类型，您可以根据所选的徐变和收缩时变效应，使用徐变系数 φ 和收缩应变 ε_cs 函数类型。这些可以在左下方输入、粘贴，或者也可以使用按钮 从 Excel 导入，并使用 导出。

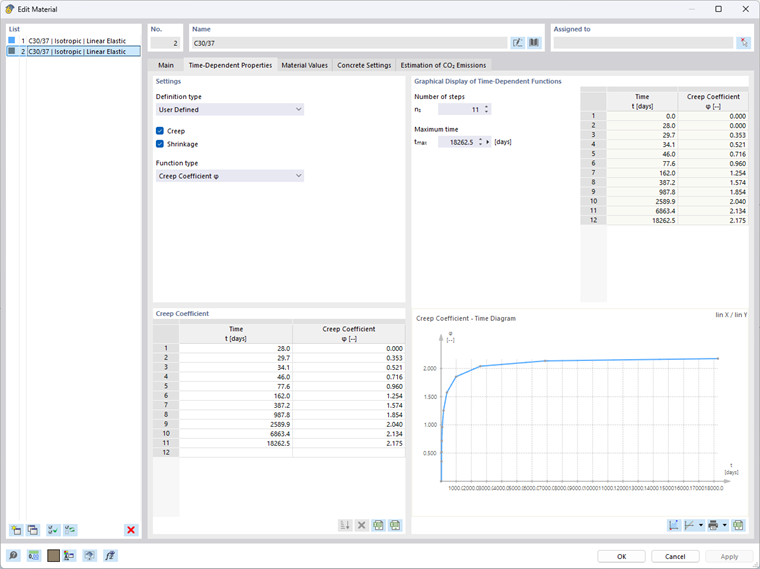

定义时变材料属性 - 定义类型 自定义

时变函数的图形表示

在此部分中，您可以设置用于可视化时变函数的参数。在设置中选择的函数类型决定了表格和图表中显示的时变参数。可视化有以下设置选项：

• 步数：数值 n_s 影响图形的细分程度。
• 分析时刻的混凝土龄期：数值 t 表示横轴的终点。

定义类型：按照规范

在“按照规范”定义类型下，时变效应的参数会根据所选规范自动计算。目前，混凝土材料支持根据“EN 1992-1-1”进行计算。更多信息请参阅模块手册混凝土设计。

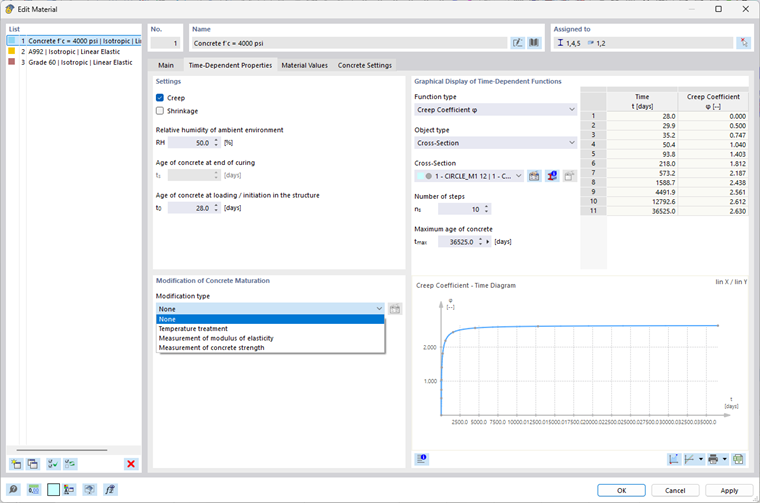

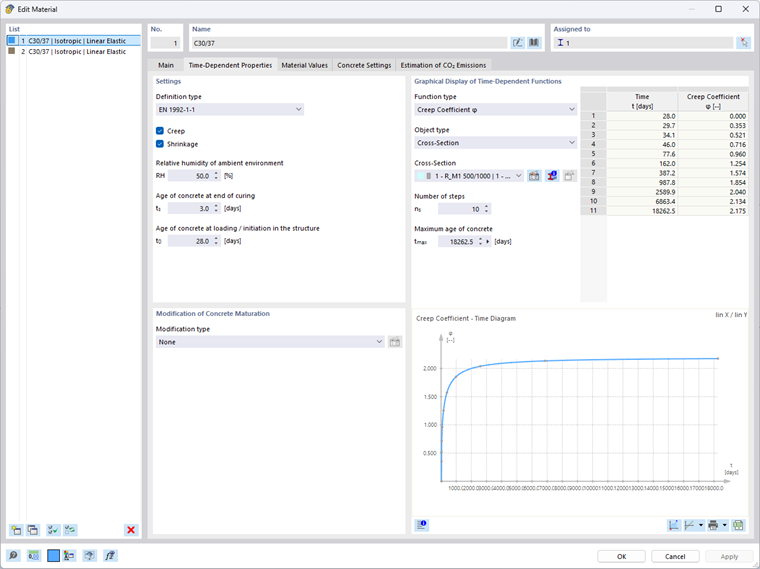

按照规范 (EN 1992-1-1) 定义时变材料属性

徐变

如果在计算内力时需要考虑材料的时变变形，请勾选“徐变”复选框。然后，您可以设置程序用于计算徐变系数 φ 的参数：

• 环境相对湿度 RH
• 加载/体系引入时的混凝土龄期 t₀

收缩

如果需要将时变收缩应变作为荷载考虑，请勾选“收缩”复选框。然后，您可以设置程序用于计算基本收缩系数 ε_cd,0 以及由此得出的收缩应变 ε_cs、ε_ca 和 ε_cd 的参数：

• 环境相对湿度 RH
• 硬化结束时的混凝土龄期 t_s
• 加载/体系引入时的混凝土龄期 t₀

混凝土成熟度修正

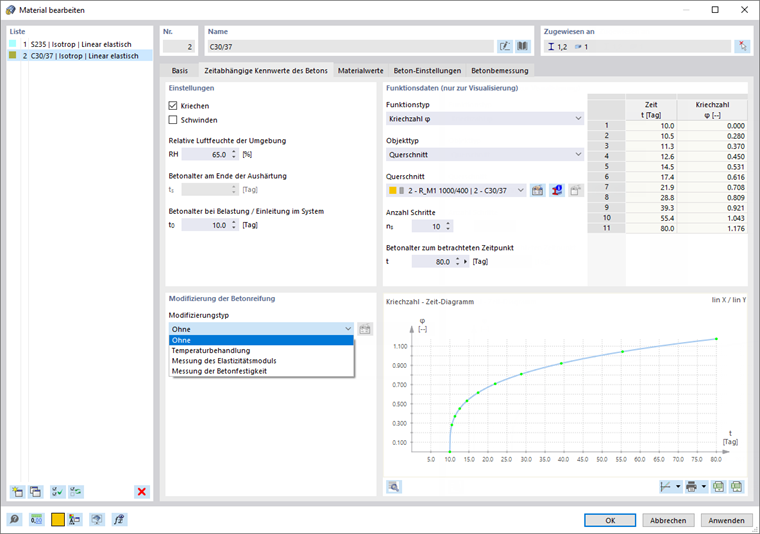

列表中有以下几种选项（见图按照规范定义时变材料特性）：

• 无：混凝土按照标准曲线成熟。
• 温度处理：温度处理会影响混凝土的硬化，从而影响加载时的有效混凝土龄期。点击按钮 ，在单独的对话框中设置温度处理的参数。
• 测量弹性模量：输入测得的弹性模量 E_cm(t) 和测量时间点，以考虑等效混凝土龄期。
• 测量混凝土强度：输入测得的强度 f_cm(t) 和测量时间点，以考虑等效混凝土龄期。

时变函数的图形表示

在此部分中，您可以使用用于可视化时变行为的参数设置以下内容：

• 函数类型：函数类型决定了表格和图表中显示的计算所得时变参数。可供选择的有：
  • 徐变：等效时间点的徐变系数 φ
  • 收缩：收缩应变 ε_cs、ε_ca 和 ε_cd
• 对象类型：进行可视化的对象类型。可供选择的有：
  • 厚度
  • 截面
• 步数：数值 n_s 影响图形的细分程度。
• 分析时刻的混凝土龄期：数值 t 表示横轴的终点。

图表下方的按钮 可以打开“计算得到的时变参数”对话框。您可以在其中读取徐变和收缩参数。

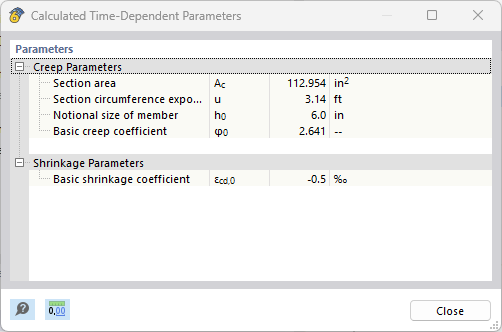

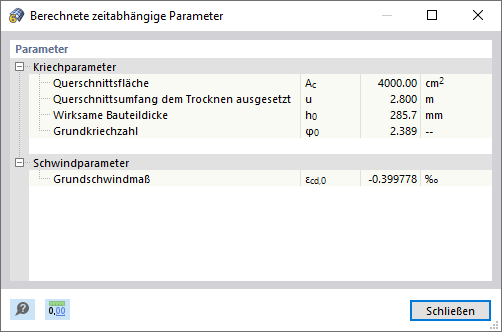

计算的时变参数

图表

在右下方区域，您可以看到“函数值-时间图表”。当您沿着图形移动鼠标时，会显示相应的横坐标和纵坐标。您可以使用鼠标滚轮缩放，使用鼠标左键移动图表，双击鼠标滚轮可以恢复图表的整体视图。

使用其他按钮可以调整图表的显示方式并打印图形。

显示方式：线性或对数

为了获得最佳的显示效果，坐标轴可以设置为线性 (lin) 或对数 (log) 刻度。通过列表按钮 有以下选项可供选择：

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

打印功能

图表也可以被打印。通过列表按钮 您有以下选项：

• 直接打印
• 输出到打印报告
• 打印为 PDF
• 复制到剪贴板
• 打印为文件

图形的打印在 RFEM 手册的 图形 章节中有详细说明。

导出

使用按钮 可以将时间图表导出到 Excel。
