Matériau

L’onglet Propriétés dépendantes du temps de la boîte de dialogue de matériau vous permet de définir les propriétés de matériau pertinentes pour l’analyse en fonction du temps. C’est possible également selon la norme (EN 1992-1-1) pour les matériaux de type « Béton », en plus de la saisie personnalisée.

Paramètres

Dans cette section, il convient de spécifier quels effets dépendant du temps doivent être appliqués et quel type de définition doit être utilisé. Les entrées et la visualisation changent en fonction de la sélection. Pour une meilleure clarté, une distinction est faite ci-après selon le type de définition choisi.

Type de définition Personnalisé

En choisissant le type de définition « Personnalisé », les types de fonctions coefficient de fluage φ et déformations dues au retrait ε_cs sont disponibles selon les effets dépendant du temps Fluage et Retrait sélectionnés. Ils peuvent être saisis, insérés en bas à gauche ou également importés depuis Excel à l’aide du bouton et exportés à l’aide du bouton .

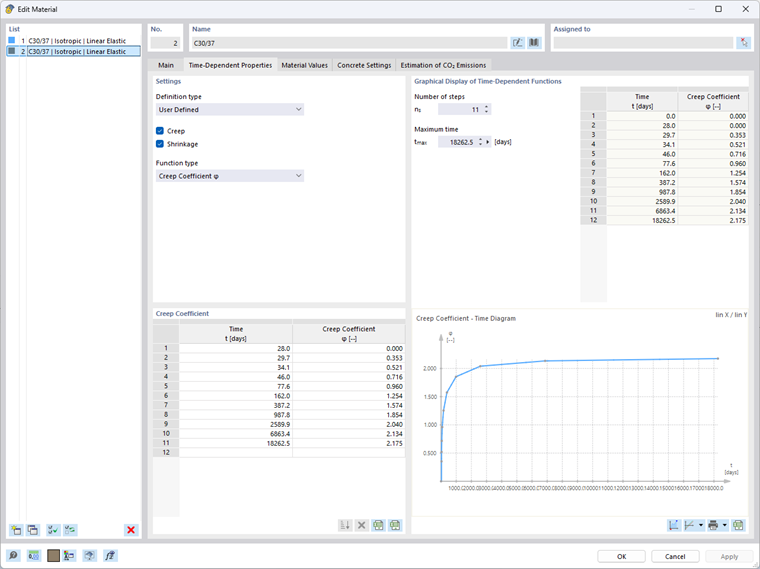

Spécifier les caractéristiques de matériau dépendantes du temps - Type de définition Personnalisé

Représentation graphique des fonctions dépendant du temps

Dans cette section, vous pouvez définir les paramètres utilisés pour la visualisation des fonctions dépendant du temps. Le type de fonction choisi dans les Paramètres détermine les paramètres dépendant du temps affichés dans le tableau et le diagramme. Les options de paramètres suivantes sont disponibles pour la visualisation :

• Nombre de pas : La valeur n_s influence la division du graphique.
• Âge du béton à l’instant considéré : La valeur t représente le point final de l’abscisse.

Type de définition selon la norme

Pour le type de définition selon la norme, les paramètres des effets dépendant du temps sont calculés automatiquement selon la norme sélectionnée. Actuellement, le calcul selon « l’EN 1992-1-1 » est disponible pour le béton. Pour en savoir plus, veuillez consulter le manuel du module complémentaire Vérification du béton.

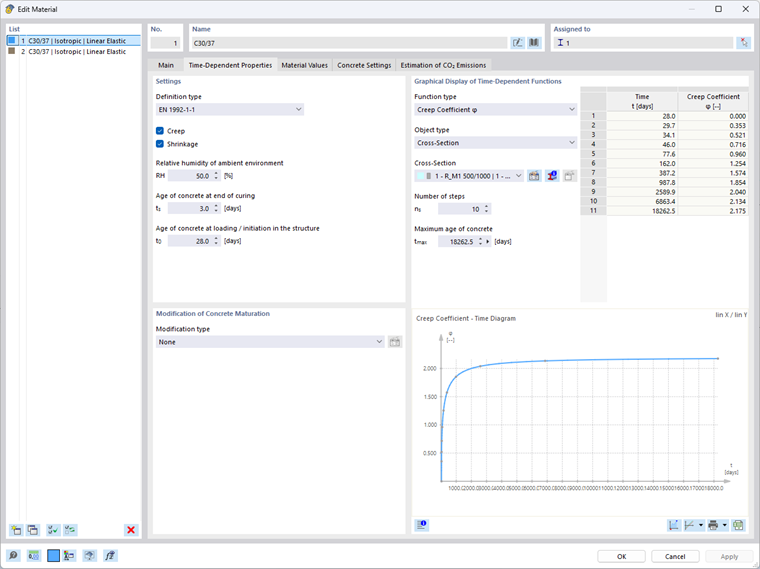

Spécification des propriétés du matériau dépendantes du temps selon Norme (EN 1992-1-1)

Fluage

Cochez la case « Fluage » si la déformation du matériau en fonction du temps doit être prise en compte lors du calcul des efforts internes. Vous pouvez alors définir les paramètres à l’aide desquels le logiciel détermine le coefficient de fluage φ :

• Humidité relative de l’environnement RH
• Âge du béton au moment de la mise en charge / application dans le système t₀

Retrait

Cochez la case « Retrait » si la déformation due au retrait en fonction du temps doit être prise en compte comme charge. Vous pouvez alors définir les paramètres avec lesquels le logiciel détermine le retrait de dessiccation de référence ε_cd,0 et les déformations dues au retrait ε_cs, ε_ca et ε_cd à partir de celui-ci :

• Humidité relative de l’environnement RH
• Âge du béton à la fin de la cure t_s
• Âge du béton au moment de la charge / application dans le système t₀

Modification de la maturation du béton

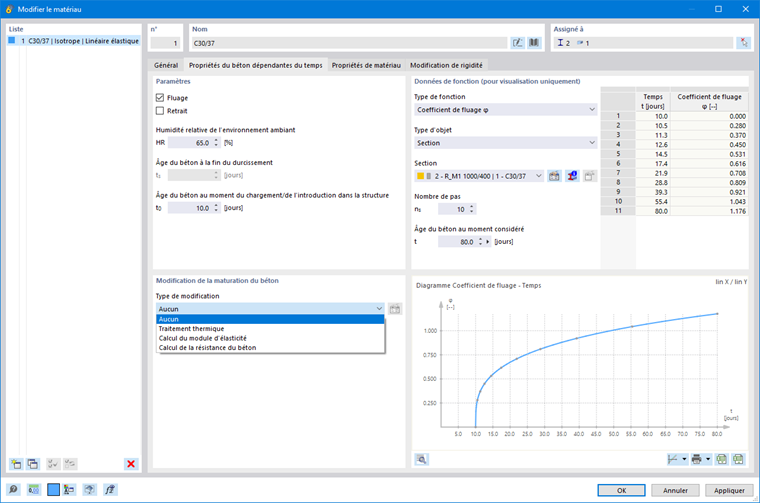

Les options suivantes sont disponibles dans la liste (voir l'image Définir les propriétés dépendantes du temps du matériau selon la norme) :

• Sans : Le béton vieillit selon la courbe standard.
• Traitement thermique : Le traitement thermique a un effet sur le durcissement du béton et donc sur l’âge effectif du béton au moment du chargement. Cliquez sur pour définir les paramètres du traitement thermique dans une boîte de dialogue séparée.
• Mesure du module d’élasticité : Indiquez le module d’élasticité mesuré E_cm(t) et le moment de la mesure pour prendre en compte un âge du béton équivalent.
• Mesure de la résistance du béton : Indiquez la résistance mesurée f_cm(t) et le moment de la mesure pour prendre en compte un âge du béton équivalent.

Représentation graphique des fonctions dépendantes du temps

Dans cette section, vous pouvez définir les paramètres utilisés pour la visualisation des fonctions dépendantes du temps :

• Type de fonction : Le type de fonction détermine les paramètres dépendant du temps calculés affichés dans le tableau et le diagramme. Sont disponibles :
  • Fluage : Coefficient de fluage φ au temps équivalent
  • Retrait : Déformations dues au retrait ε_cs, ε_ca et ε_cd
• Type d’objet : Le type d’objet pour lequel la visualisation est effectuée. Sont disponibles :
  • Épaisseur
  • Section
• Nombre de pas : La valeur n_s influence la division du graphique.
• Âge du béton à l’instant considéré : La valeur t représente le point final de l’abscisse.

Le bouton sous le diagramme ouvre la boîte de dialogue « Paramètres dépendant du temps calculés » permet de visualiser les paramètres de fluage et de retrait.

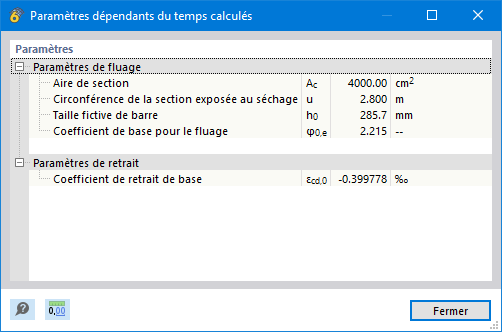

Paramètres dépendant du temps calculés

Diagramme

En bas à droite, se trouve le « Diagramme Valeur de fonction - Temps ». Lorsque vous déplacez la souris le long du graphique, les abscisses et ordonnées correspondantes apparaissent. Vous pouvez zoomer avec la molette de la souris, déplacer le diagramme avec le bouton gauche de la souris et restaurer la vue d’ensemble du diagramme en double-cliquant sur la molette de la souris.

Les autres boutons permettent d’ajuster l’affichage du diagramme et d’imprimer le graphique.

Affichage : linéaire ou logarithmique

Pour une visualisation optimale, une division linéaire (lin) et logarithmique (log) des axes est possible. Les options suivantes sont disponibles via le bouton de liste  :

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Fonction d’impression

Le diagramme peut également être imprimé. Les options suivantes sont disponibles via le bouton de liste  :

• Imprimer maintenant
• Dans le rapport d’impression
• Imprimer en PDF
• Copier dans le presse-papiers
• Enregistrer sous forme de fichier

L'impression de graphiques est décrite dans le chapitre Graphiques du manuel de RFEM.

Export

Le bouton vous permet d’exporter le diagramme temps vers Excel.
