Materiale

Nella scheda Proprietà dipendenti dal tempo della finestra di dialogo del materiale, è possibile definire le proprietà del materiale rilevanti per l'analisi dipendente dal tempo. Oltre all'immissione definita dall'utente per i materiali di tipo "Calcestruzzo", ciò è possibile anche secondo normativa (EN 1992-1-1).

Impostazioni

In questa sezione, è necessario specificare quali effetti dipendenti dal tempo devono essere applicati e quale tipo di definizione deve essere utilizzato. Gli input e la visualizzazione cambiano a seconda della selezione. Per migliorare la chiarezza, di seguito viene fatta una distinzione in base alla selezione del tipo di definizione.

Tipo di definizione Definito dall'utente

Selezionando il tipo di definizione Definito dall'utente, sono disponibili i tipi di funzione Coefficiente di viscosità φ e Deformazioni da ritiro ε_cs in base alla selezione degli effetti dipendenti dal tempo applicati Viscosità e Ritiro. Questi possono essere inseriti in basso a sinistra, oppure importati da Excel tramite il pulsante ed esportati tramite .

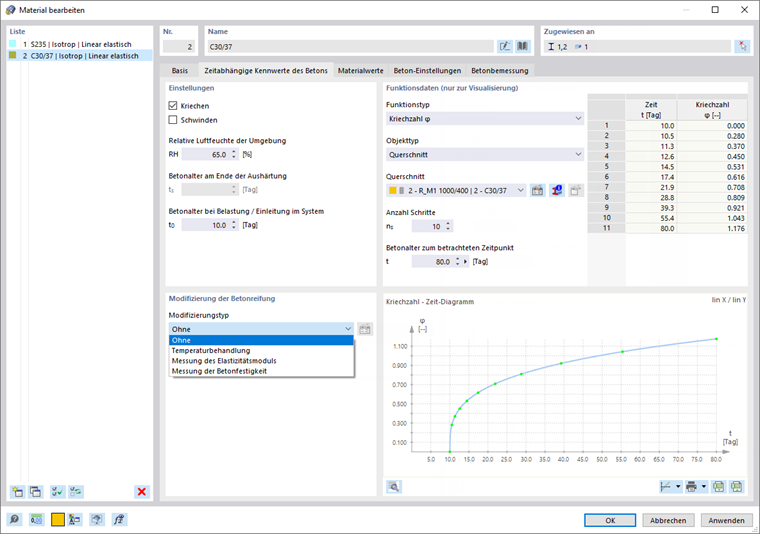

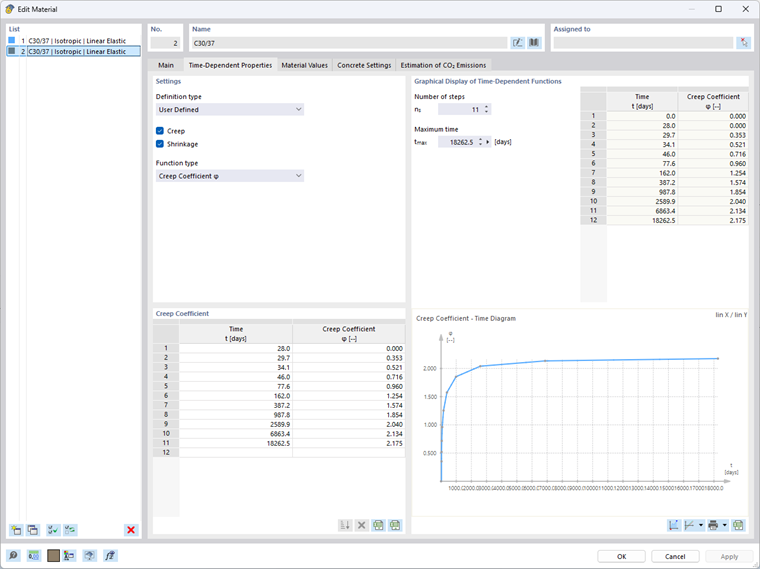

Definizione dei valori del materiale dipendenti dal tempo - Tipo di definizione Definito dall'utente

Rappresentazione grafica delle funzioni dipendenti dal tempo

In questa sezione è possibile definire i parametri utilizzati per la visualizzazione delle funzioni dipendenti dal tempo. Il tipo di funzione selezionato in Impostazioni determina i parametri dipendenti dal tempo visualizzati nella tabella e nel Diagramma. Per la visualizzazione sono disponibili le seguenti opzioni di impostazione:

• Numero di passi: Il valore n_s influenza la suddivisione del grafico.
• Età del calcestruzzo al momento considerato: Il valore t rappresenta il punto finale dell'ascissa.

Tipo di definizione Secondo normativa

Con il tipo di definizione Secondo normativa, i parametri degli effetti dipendenti dal tempo vengono calcolati automaticamente in base alla normativa selezionata. Attualmente è disponibile il calcolo secondo "EN 1992-1-1" per il calcestruzzo. Ulteriori informazioni sono disponibili nel manuale dell'add-on Verifica calcestruzzo.

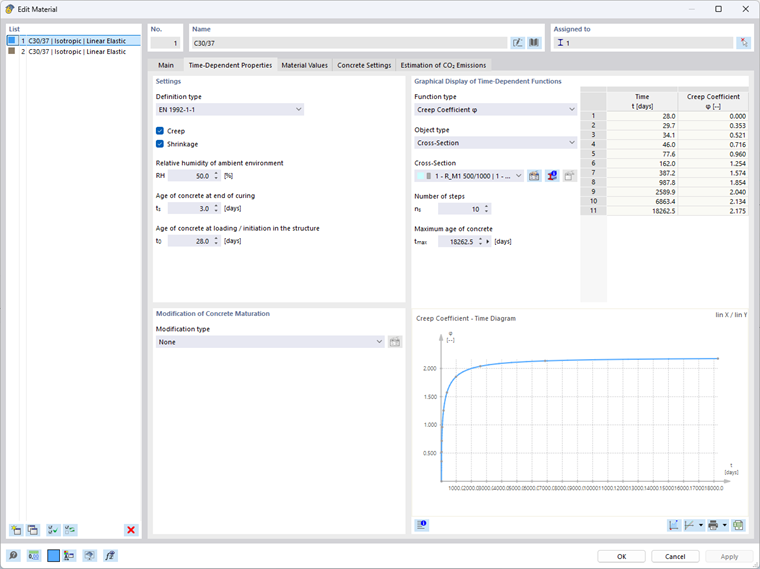

Specificare le proprietà del materiale dipendenti dal tempo secondo la norma (EN 1992-1-1)

Viscosità

Selezionare la casella di controllo 'Viscosità' se si desidera considerare la deformazione dipendente dal tempo del materiale nel calcolo delle sollecitazioni. È quindi possibile definire i parametri con cui il programma calcola il coefficiente di viscosità φ:

• Umidità relativa dell'ambiente RH
• Età del calcestruzzo al momento del carico/introduzione nel sistema t₀

Ritiro

Selezionare la casella di controllo 'Ritiro' se si desidera considerare la deformazione da ritiro dipendente dal tempo come carico. È quindi possibile definire i parametri con cui il programma calcola la deformazione da ritiro di base ε_cd,0 e da essa le deformazioni da ritiro ε_cs ,ε_ca e ε_cd:

• Umidità relativa dell'ambiente RH
• Età del calcestruzzo alla fine della maturazione t_s
• Età del calcestruzzo al momento del carico/introduzione nel sistema t₀

Modifica della maturazione del calcestruzzo

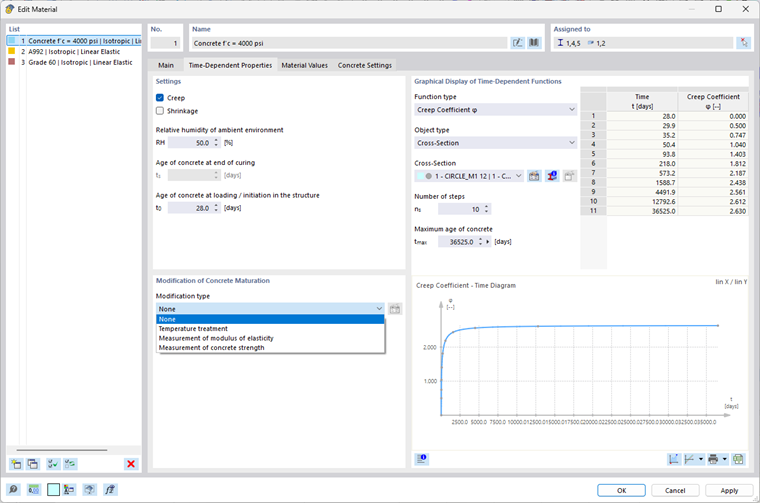

Nell'elenco sono disponibili le seguenti opzioni (vedere l'immagine Definire le proprietà del materiale dipendenti dal tempo secondo normativa):

• Nessuna: Il calcestruzzo matura secondo la curva standard.
• Trattamento termico: Il trattamento termico influisce sulla maturazione del calcestruzzo e quindi sull'età effettiva del calcestruzzo al momento del carico. Fare clic sul pulsante per definire i parametri del trattamento termico in una finestra di dialogo separata.
• Misurazione del modulo di elasticità: Inserire il modulo elastico misurato E_cm(t) e il momento della misurazione per considerare un'età equivalente del calcestruzzo.
• Misurazione della resistenza del calcestruzzo: Inserire la resistenza misurata f_cm(t) e il momento della misurazione per considerare un'età equivalente del calcestruzzo.

Rappresentazione grafica delle funzioni dipendenti dal tempo

In questa sezione è possibile definire i parametri utilizzati per la visualizzazione del comportamento dipendente dal tempo:

• Tipo di funzione: Il tipo di funzione determina i parametri dipendenti dal tempo calcolati, visualizzati nella tabella e nel Diagramma. Sono disponibili le seguenti opzioni:
  • Viscosità: Coefficiente di viscosità φ al tempo equivalente
  • Ritiro: Deformazioni da ritiro ε_cs ,ε_ca e ε_cd
• Tipo di oggetto: Il tipo di oggetto per il quale viene eseguita la visualizzazione. Sono disponibili le seguenti opzioni:
  • Spessore
  • Sezione
• Numero di passi: Il valore n_s influenza la suddivisione del grafico.
• Età del calcestruzzo al momento considerato: Il valore t rappresenta il punto finale dell'ascissa.

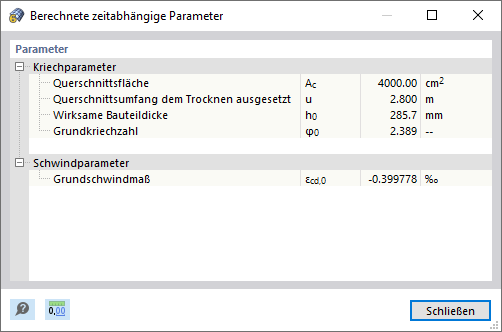

Il pulsante sotto il diagramma apre la finestra di dialogo 'Parametri dipendenti dal tempo calcolati'. Qui è possibile leggere i parametri di viscosità e ritiro.

Parametri Calcolati Dipendenti dal Tempo

Diagramma

Nella sezione in basso a destra è visualizzato il 'Diagramma Valore della funzione - Tempo'. Spostando il mouse lungo il grafico, appaiono le rispettive ascisse e ordinate. È possibile zoomare con la rotellina del mouse, spostare il diagramma con il tasto sinistro del mouse e ripristinare la vista complessiva del diagramma con un doppio clic sulla rotellina del mouse.

Con gli altri pulsanti è possibile adattare la rappresentazione del diagramma e stampare il grafico.

Rappresentazione: lineare o logaritmica

Per una rappresentazione ottimale, è possibile una suddivisione lineare (lin) e logaritmica (log) degli assi. Tramite il pulsante a elenco sono disponibili le seguenti opzioni:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Funzione di stampa

Il diagramma può anche essere stampato. Tramite il pulsante a elenco sono disponibili le seguenti opzioni:

• Stampa immediata
• Nel protocollo di stampa
• Stampa in PDF
• Copia negli appunti
• Stampa come file

La stampa dei grafici è descritta nel capitolo Grafici del manuale di RFEM.

Esportazione

Con il pulsante è possibile esportare il diagramma temporale in Excel.
