Materiał

W zakładce Właściwości zależne od czasu w oknie dialogowym materiału można zdefiniować właściwości materiału istotne dla analizy historii czasowej. Oprócz definiowania niestandardowego dla materiałów typu „Beton“ jest to możliwe również zgodnie z normą (EN 1992-1-1).

Ustawienia

W tej sekcji należy określić, jakie efekty zależne od czasu mają być uwzględnione i jaki typ definicji ma być zastosowany. W zależności od wyboru zmieniają się dane wejściowe i wizualizacja. Dla lepszej przejrzystości poniżej dokonano podziału w zależności od wyboru typu definicji.

Typ definicji Zdefiniowany przez użytkownika

Wybierając typ definicji Zdefiniowany przez użytkownika, dostępne są typy funkcji Współczynnik pełzania φ i Odkształcenia skurczowe ε_cs odpowiadające wybranym efektom zależnym od czasu Pełzanie i Skurcz. Można je wprowadzać, wklejać w lewym dolnym rogu, a także importować z programu Excel za pomocą przycisku oraz eksportować za pomocą .

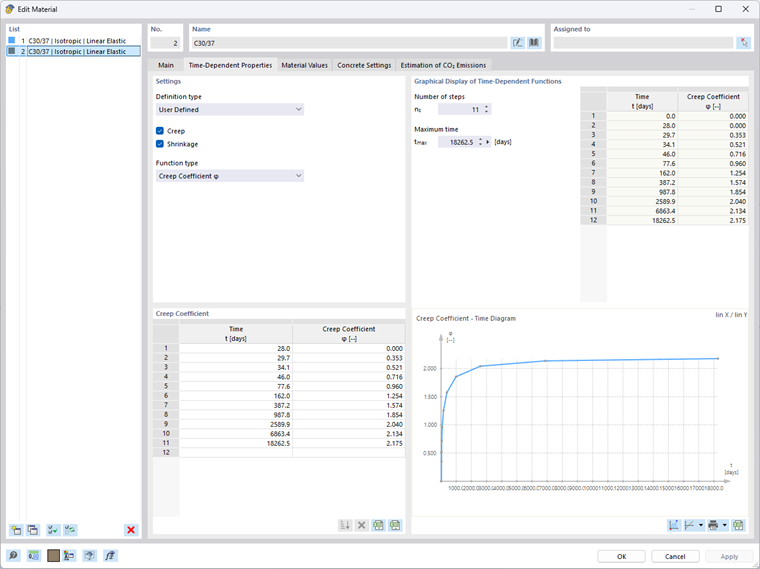

Określić zależne od czasu właściwości materiału – Typ definicji Użytkownik

Przedstawienie graficzne funkcji zależnych od czasu

W tej sekcji można zdefiniować parametry używane do wizualizacji funkcji zależnych od czasu. Wybrany w sekcji Ustawienia typ funkcji określa parametry zależne od czasu wyświetlane w tabeli i na wykresie. Do wizualizacji dostępne są następujące ustawienia:

• Liczba kroków: Wartość n_s wpływa na podział wykresu.
• Wiek betonu w rozpatrywanym punkcie czasu: Wartość t oznacza punkt końcowy osi odciętych.

Typ definicji Według normy

W przypadku typu definicji Według normy parametry efektów zależnych od czasu są obliczane automatycznie zgodnie z wybraną normą. Obecnie dostępne jest tu obliczanie według „EN 1992-1-1“ dla betonu. Więcej informacji można znaleźć w podręczniku rozszerzenia Projektowanie konstrukcji betonowych.

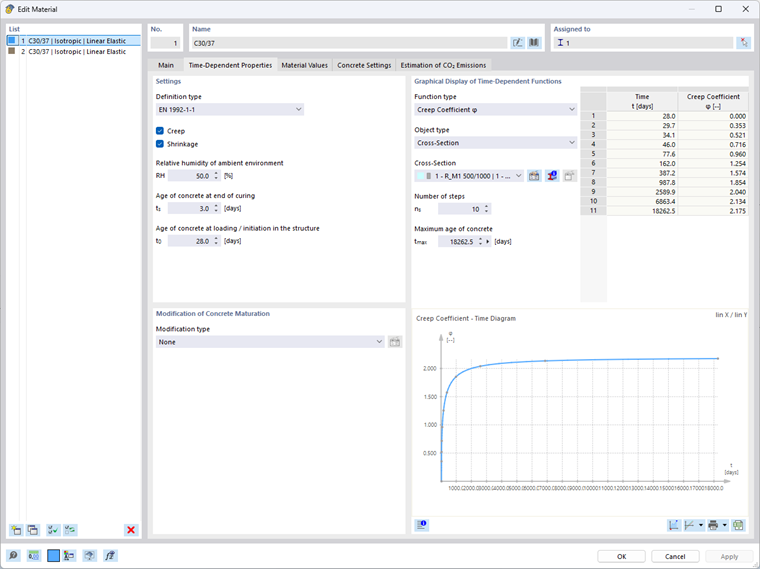

Określanie zależnych od czasu parametrów materiału według normy (EN 1992-1-1)

Pełzanie

Zaznacz pole wyboru „Pełzanie“, jeżeli zależne od czasu odkształcenie materiału ma być uwzględniane przy określaniu sił wewnętrznych. Można wtedy zdefiniować parametry, za pomocą których program oblicza współczynnik pełzania φ:

• Wilgotność względna otoczenia RH
• Wiek betonu w chwili obciążenia / wprowadzenia do systemu t₀

Skurcz

Zaznacz pole wyboru „Skurcz“, jeżeli zależne od czasu odkształcenie skurczowe ma być uwzględniane jako obciążenie. Można wtedy zdefiniować parametry, za pomocą których program oblicza podstawową miarę skurczu ε_cd,0 i na jej podstawie odkształcenia skurczowe ε_cs, ε_ca i ε_cd:

• Wilgotność względna otoczenia RH
• Wiek betonu na koniec dojrzewania (twardnienia) t_s
• Wiek betonu w chwili obciążenia / wprowadzenia do systemu t₀

Modyfikacja dojrzewania betonu

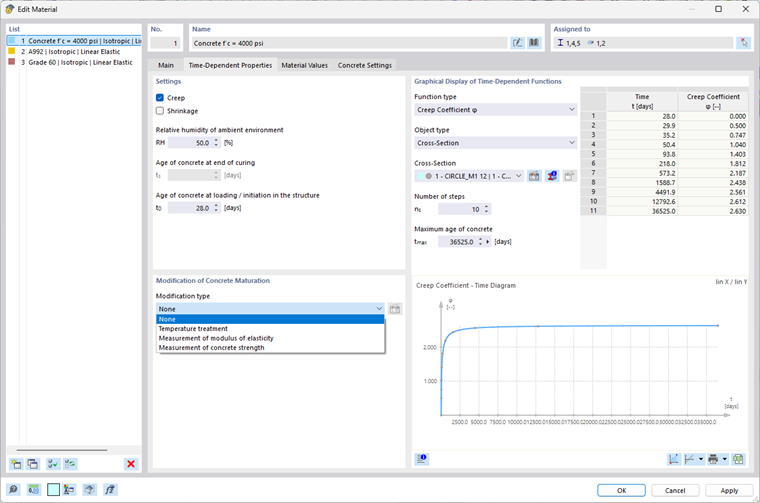

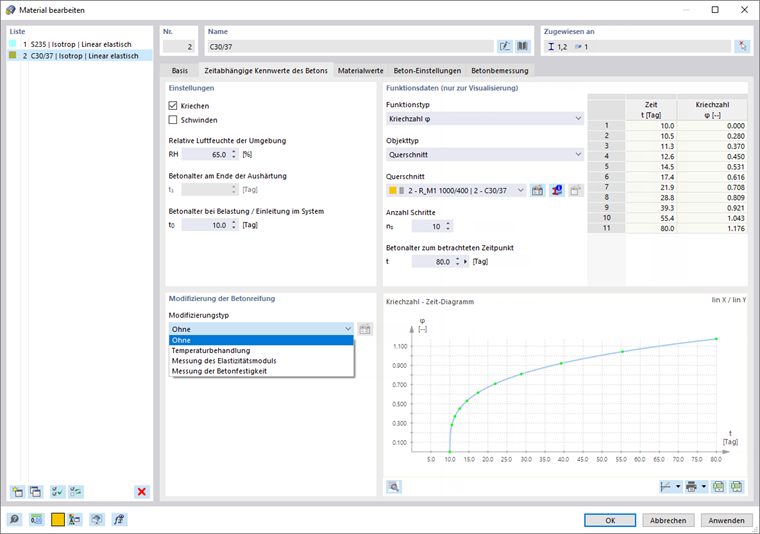

Na liście dostępne są następujące opcje (patrz rysunek Definiowanie właściwości materiału zależnych od czasu według normy):

• Bez: Beton starzeje się zgodnie z krzywą standardową.
• Obróbka termiczna: Obróbka termiczna ma wpływ na twardnienie betonu, a tym samym na efektywny wiek betonu w chwili obciążenia. Kliknij przycisk , aby zdefiniować parametry obróbki termicznej w osobnym oknie dialogowym.
• Pomiar modułu sprężystości: Należy podać zmierzony moduł sprężystości E_cm(t) i czas pomiaru, aby uwzględnić równoważny wiek betonu.
• Pomiar wytrzymałości betonu: Należy podać zmierzoną wytrzymałość f_cm(t) i czas pomiaru, aby uwzględnić równoważny wiek betonu.

Przedstawienie graficzne funkcji zależnych od czasu

W tej sekcji można zdefiniować parametry używane do wizualizacji funkcji zależnych od czasu:

• Typ funkcji: Typ funkcji określa obliczone parametry zależne od czasu wyświetlane w tabeli i na wykresie. Do wyboru są:
  • Pełzanie: Współczynnik pełzania φ w równoważnym punkcie czasu
  • Skurcz: Odkształcenia skurczowe ε_cs, ε_ca i ε_cd
• Typ obiektu: Typ obiektu, dla którego przeprowadzana jest wizualizacja. Do wyboru są:
  • Grubość
  • Przekrój
• Liczba kroków: Wartość n_s wpływa na podział wykresu.
• Wiek betonu w rozpatrywanym punkcie czasu: Wartość t oznacza punkt końcowy osi odciętych.

Przycisk poniżej wykresu otwiera okno dialogowe „Obliczone parametry zależne od czasu“. Można tam odczytać parametry pełzania i skurczu.

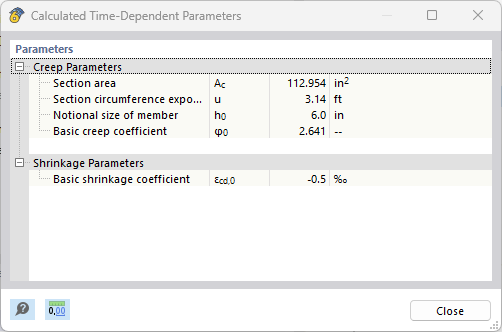

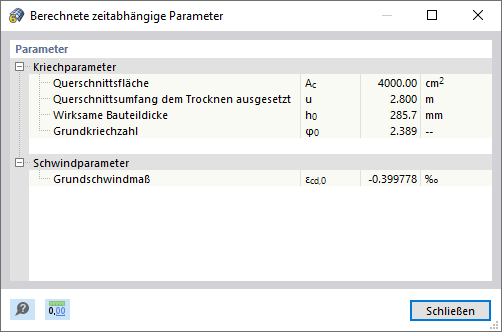

Obliczone parametry zależne od czasu

Wykres

W prawej dolnej sekcji widoczny jest wykres „Wartość funkcji - Czas“. Podczas przesuwania myszy wzdłuż wykresu wyświetlane są odpowiednie wartości na osi odciętych i rzędnych. Można powiększać widok za pomocą kółka myszy, przesuwać wykres za pomocą lewego przycisku myszy i przywrócić widok całego wykresu, klikając dwukrotnie kółko myszy.

Za pomocą pozostałych przycisków można dostosować wyświetlanie wykresu i wydrukować grafikę.

Wyświetlanie: liniowe lub logarytmiczne

Dla optymalnego wyświetlania możliwy jest liniowy (lin) i logarytmiczny (log) podział osi. Za pomocą przycisku listy dostępne są następujące opcje do wyboru:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Funkcja drukowania

Wykres można również wydrukować. Za pomocą przycisku listy dostępne są następujące opcje:

• Drukuj natychmiast
• Do raportu wydruku
• Drukuj do PDF
• Kopiuj do schowka
• Drukuj jako plik

Drukowanie grafik opisano w rozdziale Grafiki podręcznika RFEM.

Eksport

Za pomocą przycisku można wyeksportować wykres czasowy do programu Excel.
