Material

Im Register Zeitabhängige Kennwerte des Material-Dialogs können Sie die Materialeigenschaften definieren, die für die zeitabhängige Analyse relevant sind. Dies ist neben der benutzerdefinierten Eingabe für Materialien vom Typ "Beton" ebenfalls nach Norm (EN 1992-1-1) möglich.

Einstellungen

In diesem Abschnitt ist festzulegen, welche zeitabhängigen Effekte angesetzt werden sollen und welcher Definitionstyp angesetzt werden soll. Je nach Auswahl ändern sich die Eingaben und die Visualisierung. Zur Verbesserung der Anschaulichkeit wird im folgenden eine Trennung nach der Auswahl des Definitionstyps vorgenommen.

Definitionstyp Benutzerdefiniert

Durch Wahl des Definitionstyps Benutzerdefiniert stehen Ihnen die Funktionstypen Kriechzahl φ und Schwinddehnungen ε_cs zugehörig zur Auswahl der angesetzten zeitabhängigen Effekte Kriechen und Schwinden zur Verfügung. Diese können unten links eingegeben, eingefügt oder ebenfalls mittels der Schaltfläche aus Excel importiert und mittels exportiert werden.

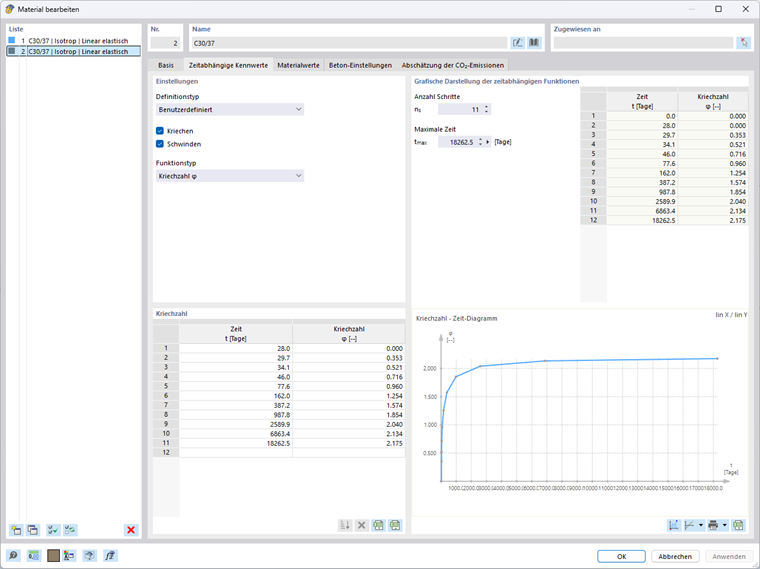

Zeitabhängige Materialkennwerte festlegen - Definitionstyp Benutzerdefiniert

Grafische Darstellung der zeitabhängigen Funktionen

In diesem Abschnitt können Sie Parameter festlegen, die für die Visualisierung der zeitabhängigen Funktionen benutzt werden. Der unter Einstellungen gewählte Funktionstyp bestimmt die in der Tabelle und dem Diagramm angezeigten zeitabhängigen Parameter. Für die Visualisierung stehen folgende Auswahl Einstellungen zur Verfügung:

• Anzahl Schritte: Der Wert n_s beeinflusst die Teilung des Graphen.
• Betonalter zum betrachteten Zeitpunkt: Der Wert t stellt den Endpunkt der Abszisse dar.

Definitionstyp nach Norm

Beim Definitionstyp nach Norm werden die Parameter der Zeitabhängigen Effekte automatisch nach der gewählten Norm berechnet. Aktuell ist hier die Ermittlung nach "EN 1992-1-1" für Beton verfügbar. Weitere Informationen finden Sie im Handbuch des Add-Ons Betonbemessung.

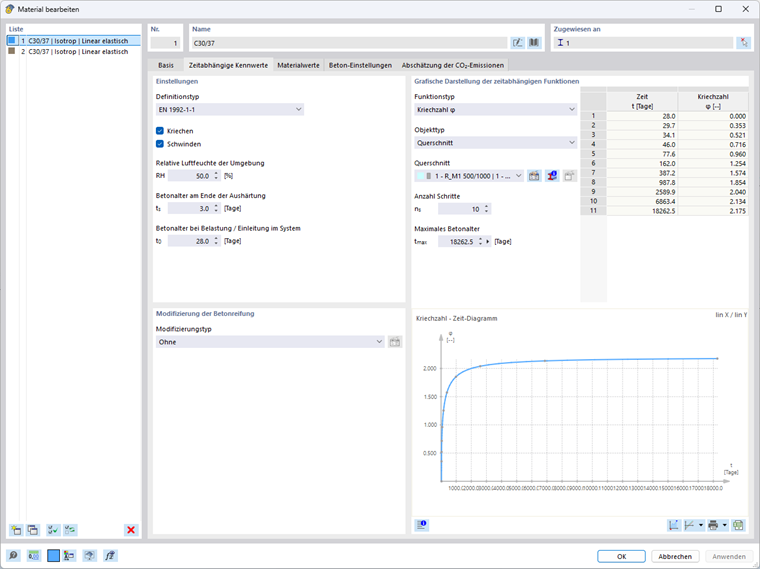

Zeitabhängige Materialkennwerte festlegen nach Norm (EN 1992-1-1)

Kriechen

Haken Sie das Kontrollfeld 'Kriechen' an, wenn die zeitabhängige Verformung des Materials bei der Schnittgrößenermittlung berücksichtigt werden sollen. Sie können dann die Parameter festlegen, mit denen das Programm die Kriechzahl φ ermittelt:

• Relative Luftfeuchte der Umgebung RH
• Betonalter bei Belastung / Einleitung im System t₀

Schwinden

Haken Sie das Kontrollfeld 'Schwinden' an, wenn die zeitabhängige Schwinddehnung als Belastung berücksichtigt werden soll. Sie können dann die Parameter festlegen, mit denen das Programm das Grundschwindmaß ε_cd,0 und daraus die Schwinddehnungen ε_cs ,ε_ca und ε_cd ermittelt:

• Relative Luftfeuchte der Umgebung RH
• Betonalter am Ende der Aushärtung t_s
• Betonalter bei Belastung / Einleitung im System t₀

Modifizierung der Betonreifung

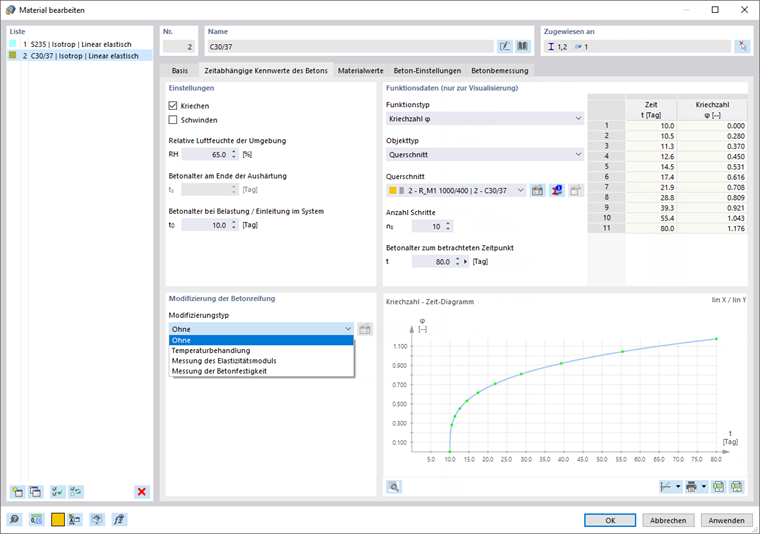

In der Liste stehen folgende Möglichkeiten zur Auswahl (siehe Bild Zeitabhängige Materialkennwerte festlegen nach Norm):

• Ohne: Der Beton altert nach der Standardkurve.
• Temperaturbehandlung: Die Temperaturbehandlung hat Auswirkung auf die Aushärtung des Betons und somit auf das effektive Betonalter bei Belastung. Klicken Sie auf die Schaltfläche , um die Parameter der Temperaturbehandlung in einem separaten Dialog festzulegen.
• Messen des Elastizitätsmoduls: Geben Sie den gemessenen E-Modul E_cm(t) und den Zeitpunkt der Messung an, um ein äquivalentes Betonalter zu berücksichtigen.
• Messen der Betonfestigkeit: Geben Sie die gemessene Festigkeit f_cm(t) und den Zeitpunkt des Messung an, um ein äquivalentes Betonalter zu berücksichtigen.

Grafische Darstellung der zeitabhängigen Funktionen

In diesem Abschnitt können Sie Parameter festlegen, die für die Visualisierung deszeitabhängigen Funktionen benutzt werden:

• Funktionstyp: Der Funktionstyp bestimmt die in der Tabelle und dem Diagramm angezeigten errechneten Zeitabhängigen Parameter. Zur Auswahl stehen:
  • Kriechen: Kriechzahl φ zum äquivalenten Zeitpunkt
  • Schwinden: Schwinddehnungen ε_cs ,ε_ca und ε_cd
• Objekttyp: Der Objekttyp für welchen die Visualisierung erfolgt. Zur Auswahl stehen:
  • Dicke
  • Querschnitt
• Anzahl Schritte: Der Wert n_s beeinflusst die Teilung des Graphen.
• Betonalter zum betrachteten Zeitpunkt: Der Wert t stellt den Endpunkt der Abszisse dar.

Die Schaltfläche unterhalb des Diagramms öffnet den Dialog 'Berechnete zeitabhängige Parameter'. Dort können Sie die Kriech- und Schwindparameter ablesen.

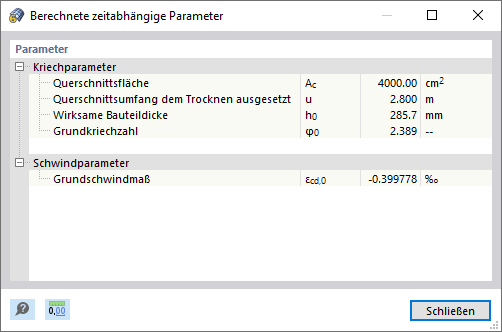

Berechnete zeitabhängige Parameter

Diagramm

Im rechten unteren Abschnitt sehen Sie das 'Funktionswert - Zeit-Diagramm'. Wenn Sie die Maus entlang des Graphen bewegen, erscheinen die jeweiligen Abszissen und Ordinaten. Sie können mit dem Mausrad zoomen, mit der linken Maustaste das Diagramm verschieben und mit einem Doppelklick auf das Mausrad die Gesamtansicht des Diagramms wiederherstellen.

Mit den weiteren Schaltflächen ist es möglich, die Darstellung des Diagramms anzupassen und die Grafik zu drucken.

Darstellung: linear oder logarithmisch

Für eine optimale Darstellung ist eine lineare (lin) und logarithmische (log) Teilung der Achsen möglich. Über die Listenschaltfläche stehen folgende Möglichkeiten zur Auswahl:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Druckfunktion

Das Diagramm kann auch gedruckt werden. Über die Listenschaltfläche haben Sie folgende Möglichkeiten:

• Sofort ausdrucken
• In das Ausdruckprotokoll
• In PDF drucken
• In Zwischenablage kopieren
• Druck als Datei

Das Drucken von Grafiken ist im Kapitel Grafiken des RFEM-Handbuchs beschrieben.

Export

Mit der Schaltfläche können Sie das Zeit-Diagramm nach Excel exportieren.
