Material

Na janela Propriedades em função do tempo do diálogo de material, pode definir as propriedades de material que são relevantes para a análise em função do tempo. Para além da introdução definida pelo utilizador para materiais do tipo "Betão", isto também é possível de acordo com a norma (EN 1992-1-1).

Configurações

Nesta secção, é necessário especificar quais os efeitos em função do tempo que devem ser considerados e qual o tipo de definição que deve ser utilizado. Dependendo da seleção, as entradas e a visualização são alteradas. Para uma melhor compreensão, é feita uma separação de acordo com a seleção do tipo de definição.

Tipo de definição Definido pelo utilizador

Ao selecionar o tipo de definição Definido pelo utilizador, estão disponíveis os tipos de função Coeficiente de fluência φ e Extensões de retração ε_cs associados à seleção dos efeitos dependentes do tempo considerados Fluência e Retração. Estes podem ser introduzidos, inseridos em baixo à esquerda ou também importados do Excel através do botão e exportados através de .

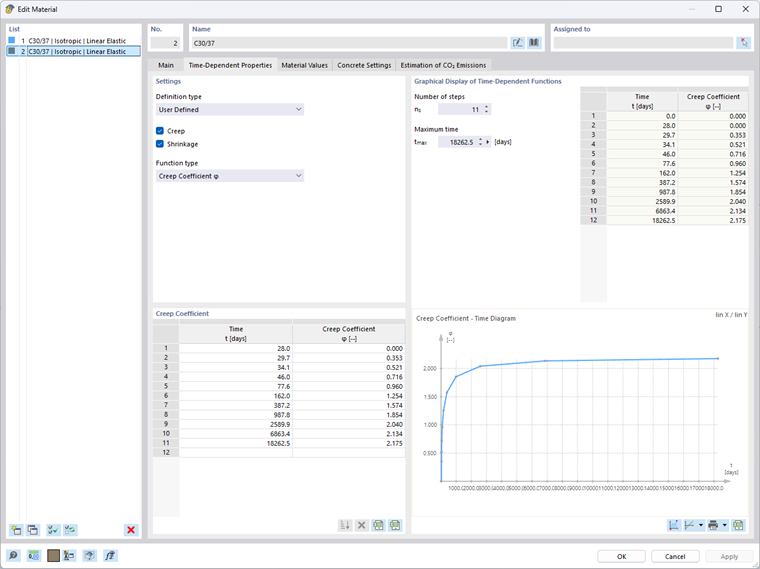

Definir propriedades do material dependentes do tempo - Tipo de definição Personalizado

Representação gráfica das funções em função do tempo

Nesta secção, pode definir os parâmetros que são utilizados para a visualização das funções em função do tempo. O tipo de função selecionado em Configurações determina os parâmetros em função do tempo apresentados na tabela e no Diagrama. Estão disponíveis as seguintes configurações de seleção para a visualização:

• Número de passos: O valor n_s influencia a divisão do gráfico.
• Idade do betão no instante considerado: O valor t representa o ponto final da abcissa.

Tipo de definição De acordo com a norma

No tipo de definição De acordo com a norma, os parâmetros dos efeitos em função do tempo são calculados automaticamente de acordo com a norma selecionada. Atualmente, está disponível a determinação de acordo com "EN 1992-1-1" para betão. Pode encontrar mais informações no manual do add-on Dimensionamento de betão.

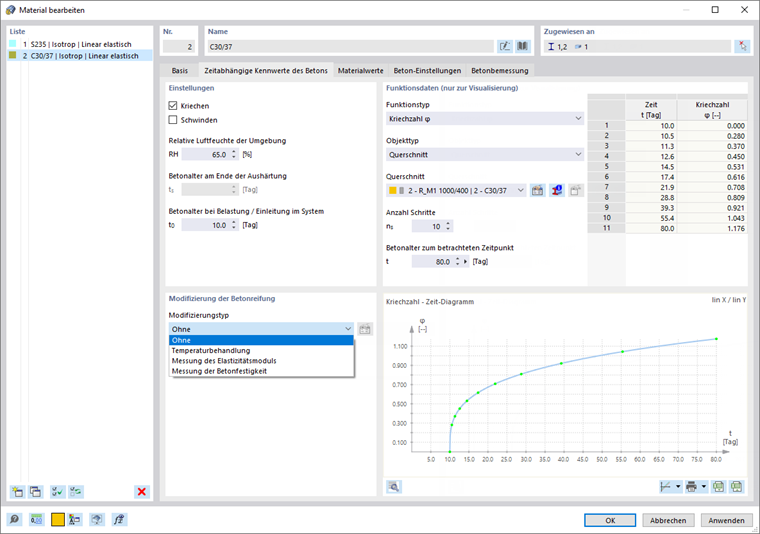

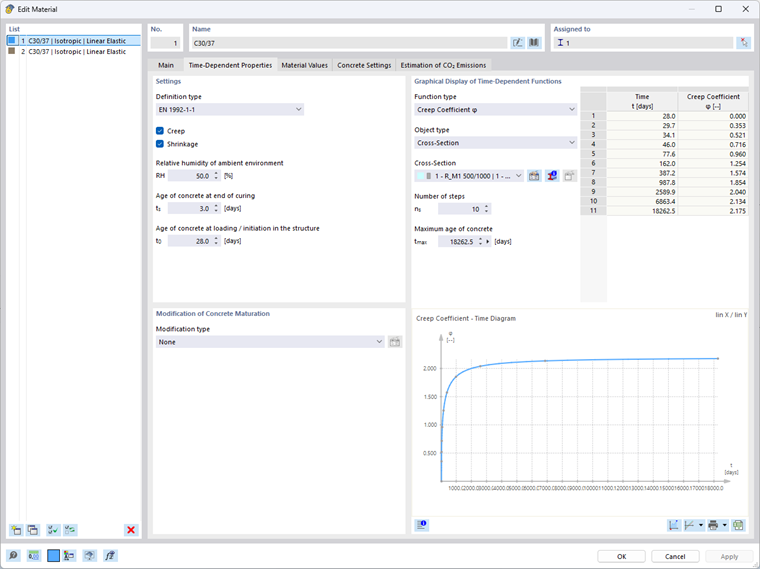

Definir propriedades do material dependentes do tempo de acordo com a Norma (EN 1992-1-1)

Fluência

Marque a caixa de seleção 'Fluência' se as deformações do material em função do tempo devem ser consideradas na determinação dos esforços internos. Pode então definir os parâmetros com os quais o programa determina o coeficiente de fluência φ:

• Humidade relativa do ambiente RH
• Idade do betão no instante do carregamento / introdução no sistema t₀

Retração

Marque a caixa de seleção 'Retração' se a extensão de retração em função do tempo deve ser considerada como carregamento. Pode então definir os parâmetros com os quais o programa determina a extensão de retração básica ε_cd,0 e, a partir dela, as extensões de retração ε_cs ,ε_ca e ε_cd:

• Humidade relativa do ambiente RH
• Idade do betão no final da cura t_s
• Idade do betão no instante do carregamento / introdução no sistema t₀

Modificação da maturação do betão

Na lista, estão disponíveis as seguintes opções para seleção (ver imagem Definir propriedades do material dependentes do tempo de acordo com a norma):

• Sem: O betão envelhece de acordo com a curva padrão.
• Tratamento térmico: O tratamento térmico tem influência na cura do betão e, consequentemente, na idade efetiva do betão no momento do carregamento. Clique no botão para definir os parâmetros do tratamento térmico num diálogo separado.
• Medição do módulo de elasticidade: Introduza o módulo de elasticidade E_cm(t) medido e o instante da medição para considerar uma idade equivalente do betão.
• Medição da resistência do betão: Introduza a resistência f_cm(t) medida e o instante da medição para considerar uma idade equivalente do betão.

Representação gráfica das funções em função do tempo

Nesta secção, pode definir os parâmetros que são utilizados para a visualização das funções em função do tempo:

• Tipo de função: O tipo de função determina os parâmetros dependentes do tempo calculados apresentados na tabela e no Diagrama. Estão disponíveis para seleção:
  • Fluência: Coeficiente de fluência φ no instante equivalente
  • Retração: Extensões de retração ε_cs ,ε_ca e ε_cd
• Tipo de objeto: O tipo de objeto para o qual a visualização é efetuada. Estão disponíveis para seleção:
  • Espessura
  • Secção transversal
• Número de passos: O valor n_s influencia a divisão do gráfico.
• Idade do betão no instante considerado: O valor t representa o ponto final da abcissa.

O botão abaixo do diagrama abre o diálogo 'Parâmetros dependentes do tempo calculados'. Aí pode consultar os parâmetros de fluência e retração.

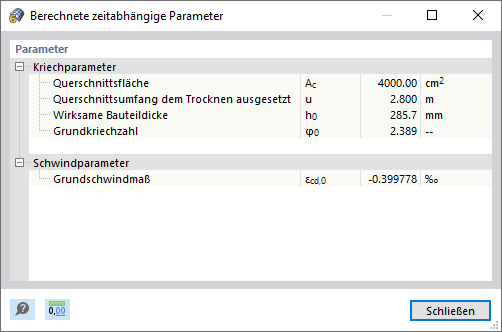

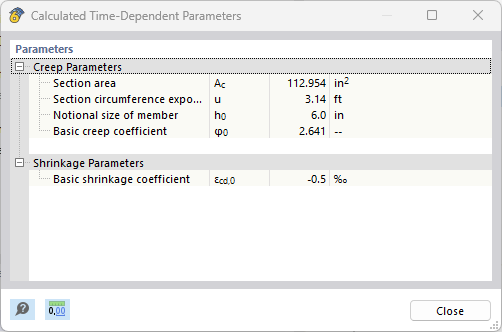

Parâmetros dependentes do tempo calculados

Diagrama

Na secção inferior direita, vê o 'Diagrama Valor da função - Tempo'. Se mover o rato ao longo do gráfico, as respetivas abcissas e ordenadas são exibidas. Pode ampliar com a roda do rato, deslocar o diagrama com o botão esquerdo do rato e restaurar a vista geral do diagrama com um duplo clique na roda do rato.

Com os outros botões, é possível ajustar a apresentação do diagrama e imprimir o gráfico.

Representação: linear ou logarítmica

Para uma apresentação ideal, é possível uma divisão linear (lin) e logarítmica (log) dos eixos. Através do botão de lista , estão disponíveis as seguintes opções para seleção:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

Função de impressão

O diagrama também pode ser impresso. Através do botão de lista , tem as seguintes opções:

• Imprimir imediatamente
• Para o relatório de impressão
• Imprimir em PDF
• Copiar para a área de transferência
• Imprimir como ficheiro

A impressão de gráficos está descrita no capítulo Gráficos do manual do RFEM.

Exportar

Com o botão , pode exportar o diagrama de tempo para o Excel.
