Мост Харвестера № 423 через канал Вазель-Даттельн

Проект заказчика

Инвестор Германское управление водных путей и судоходства Дуйсбург-Майдерих
www.wsa-duisburg-meiderich.wsv.de
Расчет конструкций grbv Ingenieure im Bauwesen GmbH & Co. KG
www.grbv.de
Возведение конструкций AMAND GmbH & Co. KG
www.amand.de

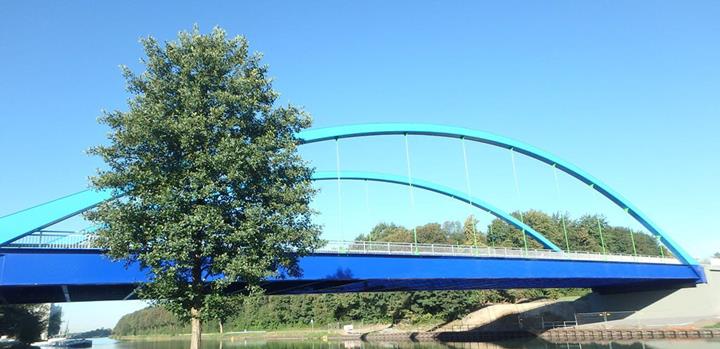

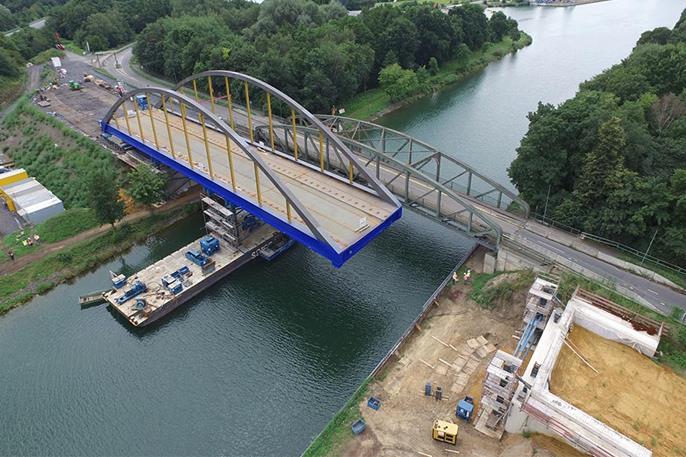

Новый мост заменяет существующий мост Харвестера № 423, который был классифицирован как ветхий. После монтажа на берегу, его шаг за шагом переместили через канал Везель-Даттельн. Для перемещения конструкции на другой берег использовался понтонный катер.

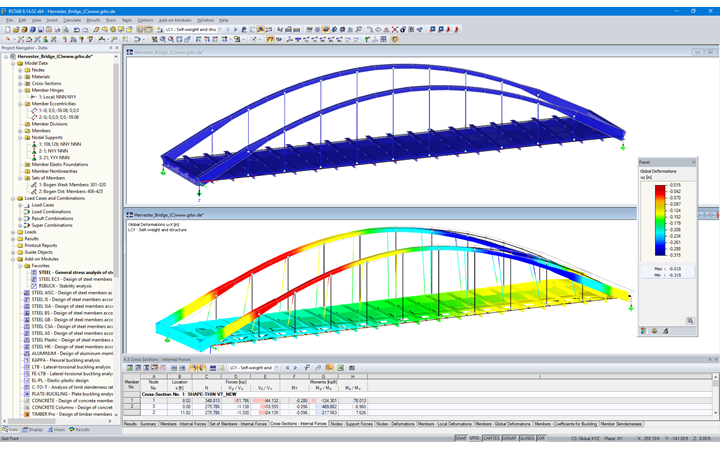

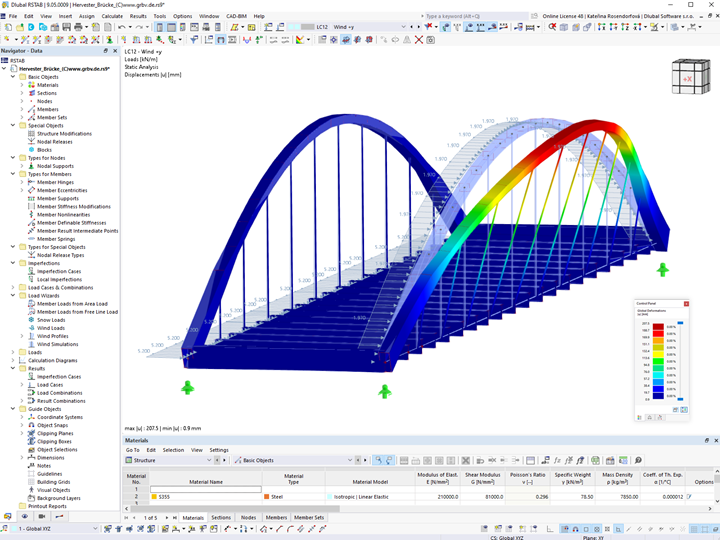

Заказчик Dlubal, фирма grbv Ingenieure im Bauwesen GmbH & Co. KG из Ганновера отвечала за планирование и расчет конструкций на стадии проекта. При проектировании grbv использовала программу для расчета каркасных конструкций RSTAB. Задача планирования завершилась составлением тендерной документации.

Конструкция

В качестве альтернативы новому строительству, перед оценкой осадок основания, была рассмотрена возможность подъема существующего моста на 40 см. В итоге эта возможность была отвергнута. Новая конструкция моста в параллельном положении представляет собой арочный мост с затяжкой, с ортотропной плитой проезжей части. Мост имеет стальной тоннаж 540 тонн, пролет составляет 73,80 м.

Две арки имеют подъем около 12 м и состоят из замкнутых коробчатых стальных профилей. Арки - прямые на конце и имеют форму квадратичной параболы в центре. Мост шириной 15,3 м предусматривает пространство для двух полос движения, а также тротуар и велосипедную дорожку.
