Most Hervester nr 423 Przez kanał Wesel-Datteln

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

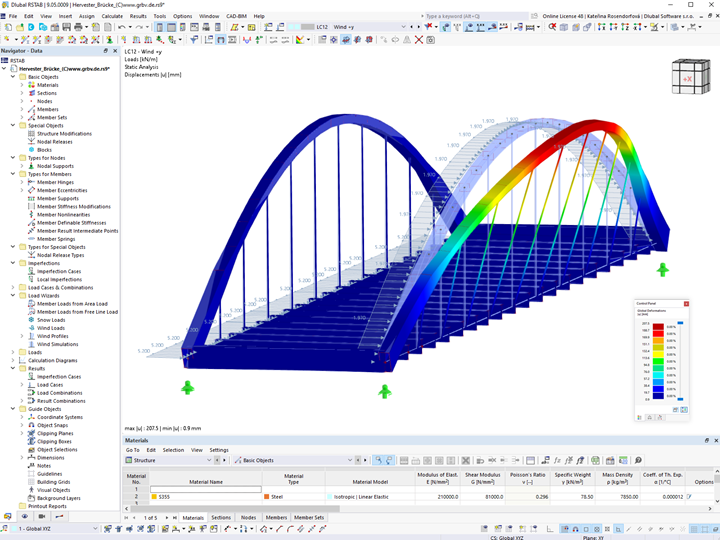

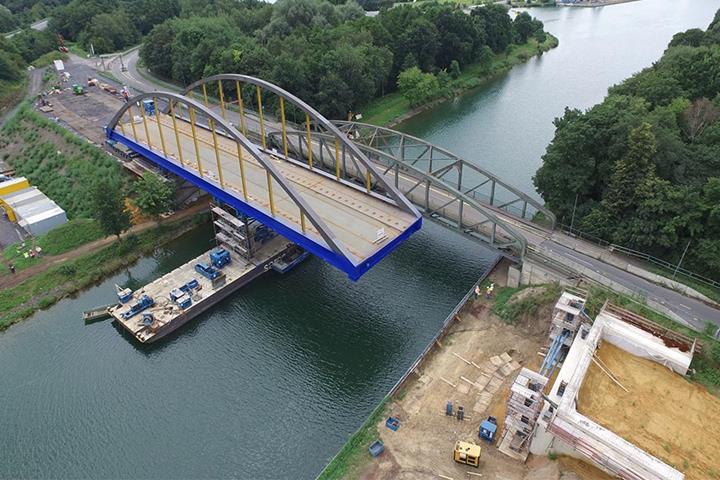

Nowy most zastępuje istniejący most Hervester 423, który został sklasyfikowany jako zrujnowany. Po montażu w banku, krok po kroku, przepychano go przez kanał Wesel-Datteln. Do przeniesienia konstrukcji na drugi brzeg użyto łodzi pontonowej.

Inwestor German Waterways and Shipping Office Duisburg-Meiderich
www.wsa-duisburg-meiderich.wsv.de
Planowanie i obliczenia konstrukcyjne grbv Ingenieure im Bauwesen GmbH & Co. KG, Hanower, Niemcy
www.grbv.de.
Konstrukcja AMAND GmbH & Co. KG
www.amand.de

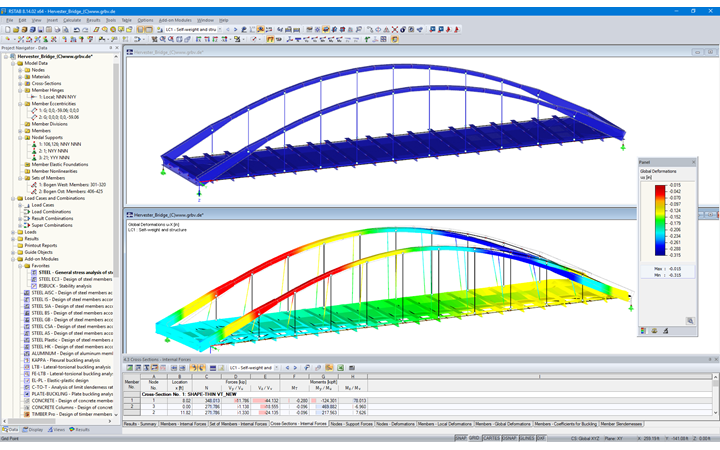

Model

Klient firmy Dlubal, grbv Ingenieure im Bauwesen GmbH & Co. KG z Hanoweru, był odpowiedzialny za planowanie i projektowanie konstrukcji na etapie projektu. Do analizy konstrukcji grbv wykorzystał program RSTAB do analizy ram konstrukcyjnych. Opracowanie dokumentacji przetargowej oznaczało zakończenie zadania planistycznego.

schemat statyczny

Alternatywą dla nowej konstrukcji było wcześniej podniesienie istniejącego mostu o 1 stopę, aby zrównoważyć osady gruntowe. Zostało to jednak ostatecznie odrzucone.

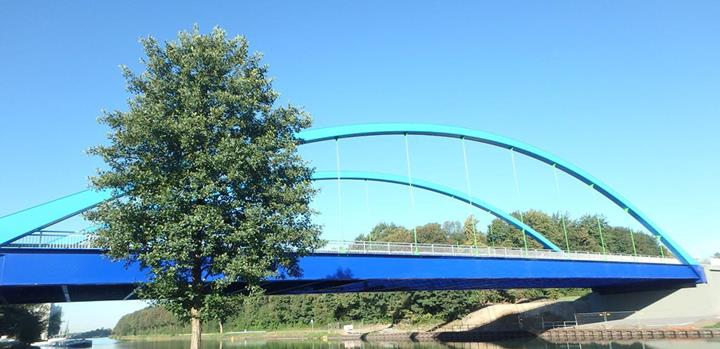

Nowa konstrukcja mostu w położeniu równoległym to most łukowy z ortotropową płytą jezdną. Most ma tonaż stalowy 540 ton, rozpiętość wynosi 242 stopy.

Dwa łuki mają ścieg o długości ok. 12 mi składają się z zamkniętych skrzynek stalowych. Łuki są proste na końcu i mają kształt kwadratowej paraboli pośrodku. Most o szerokości 50 stóp oferuje miejsce na dwa pasy ruchu oraz chodnik i ścieżkę rowerową.

Lokalizacja projektu


Słowa kluczowe

Niemcy Mosty Konstrukcja stalowa
