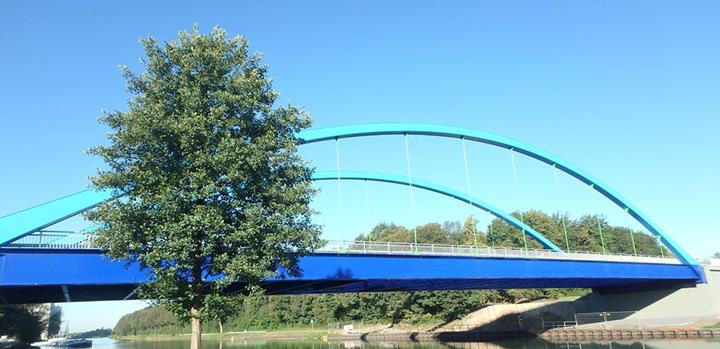

Hervester Brücke Nr. 423 über den Wesel-Datteln-Kanal
Kundenprojekt

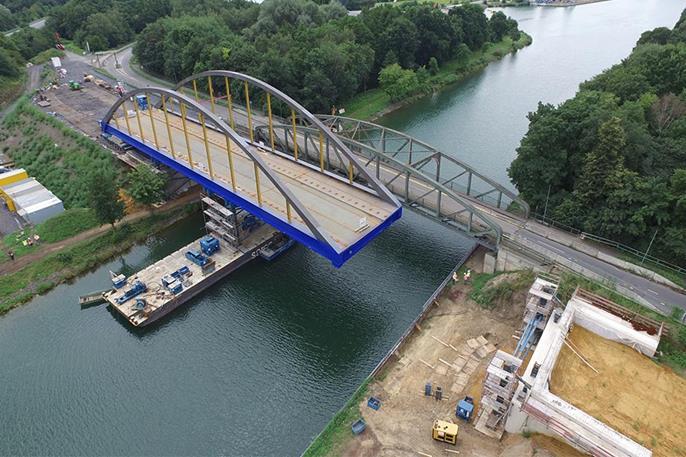

Die neue Brücke ersetzt die vorhandene Hervester Brücke Nr. 423, die als abgängig eingestuft worden war. Nach der Montage am Ufer wurde sie Stück für Stück über den Wesel-Datteln-Kanal geschoben. Dabei kam ein Pontonschiff zum Einsatz, um den Verschub bis zum anderen Ufer zu meistern.
| Auftraggeber |
Wasser- und Schifffahrtsamt Duisburg-Meiderich www.wsa-westdeutsche-kanaele.wsv.de |
| Objekt- und Tragwerksplanung |
grbv Ingenieure im Bauwesen GmbH & Co. KG www.grbv.de |
| Bauausführung |
AMAND GmbH & Co. KG www.amand.de |
Modell

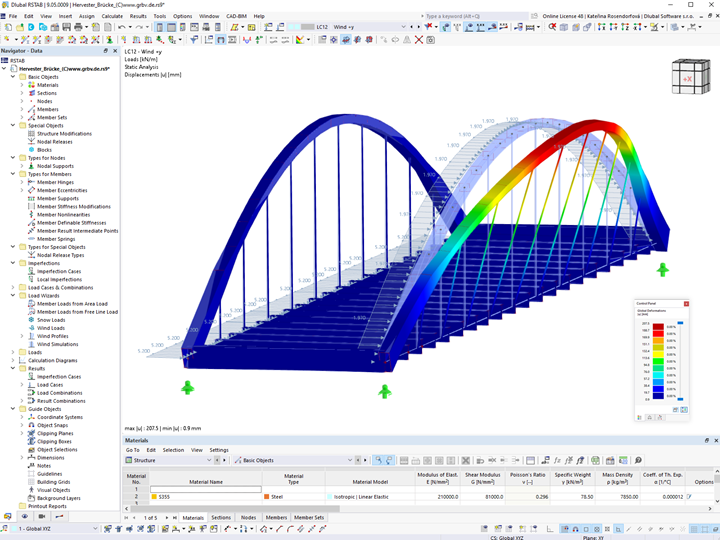

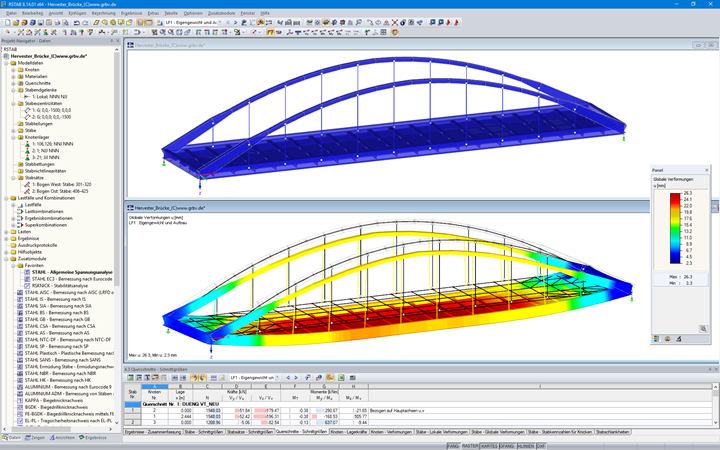

Der Dlubal-Kunde grbv Ingenieure im Bauwesen GmbH & Co. KG aus Hannover war für die Objekt- und Tragwerksplanung in der Entwurfsphase verantwortlich. Für die statische Berechnung verwendete grbv das Stabwerksprogramm RSTAB. Die Erarbeitung der Ausschreibungsunterlagen stellte das Ende des Planungsauftrages dar.
Konstruktion
Als Alternative zu einem Neubau wurde im Vorfeld eine Anhebung der Bestandsbrücke um 40 cm zum Ausgleich von Bergsenkungen untersucht. Dies wurde aber letztendlich verworfen.
Bei dem Brückenneubau in Parallellage handelt es sich um eine Stabbogenbrücke mit orthotroper Fahrbahnplatte. Die Brücke hat eine Stahltonnage von 540 Tonnen, die Stützweite beträgt 73,80 m.
Die beiden Bögen besitzen einen Stich vom ca. 12 m und bestehen aus geschlossenen Stahlkästen. An den Enden sind die Bögen gerade und im Mittelbereich entsprechend einer quadratischen Parabel gekrümmt. Auf der insgesamt 15,3 m breiten Brücke haben zwei Fahrspuren sowie ein Fuß- und Radweg Platz.
