赫维斯特桥 423跨Wesel-Datteln运河

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

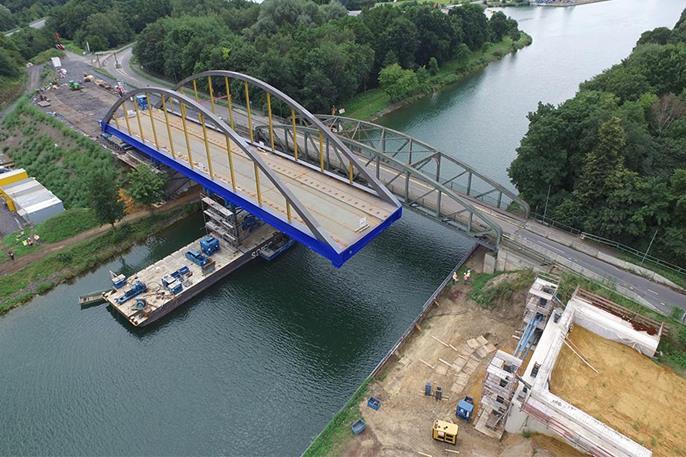

新的桥梁取代了现有的Hervester Bridge No. 423,被归类为破旧。 在河岸组装后,逐步将其推到韦塞尔-达特恩运河上。 这里使用浮船将结构移动到另一岸。

投资商 German Waterways and Shipping Office Duisburg-Meiderich
www.wsa-duisburg-meiderich.wsv.de
规划和结构设计 grbv Ingenieure im Bauwesen GmbH & Co. KG
www.grbv.de
建造商 AMAND GmbH & Co. KG
www.amand.de

模型

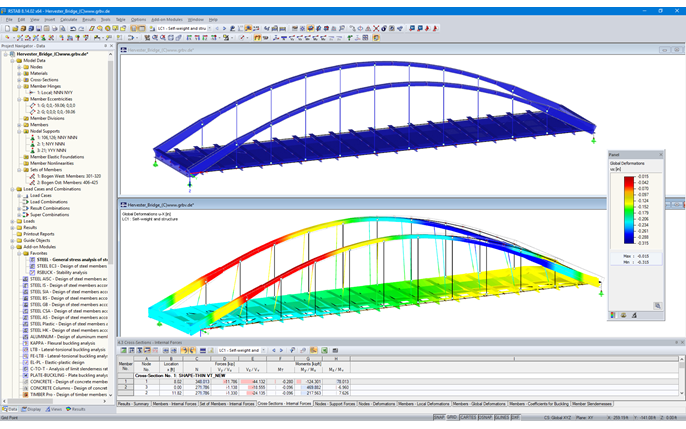

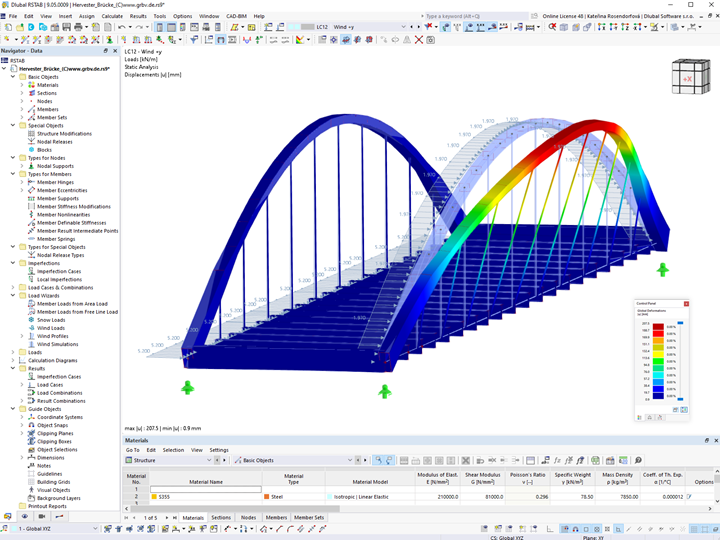

来自汉诺威的Dlubal客户gbv Ingenieure im Bauwesen GmbH&Co. KG在设计阶段负责设计和结构设计。 grbv使用结构分析程序RSTAB进行结构分析。 招标文件的编制标志着计划任务的结束。

框架结构

作为对新建筑的替代方案,之前已经对现有的桥梁吊装了1英尺的荷载进行了评估。 但是,最终将其丢弃。

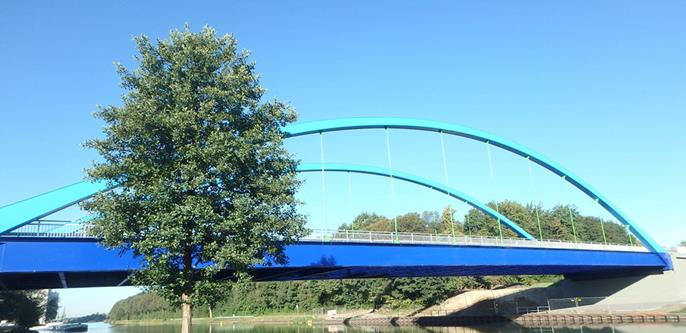

平行位置的新桥结构是一个带有正交各向异性巷道板的系杆拱桥。 桥梁钢结构吨位540吨,跨度242英尺。

这两个拱形结构的线迹大约为1。 12 m,由封闭的钢箱组成。 拱的末端是直的,中间是二次抛物线。 桥梁的宽度为50英尺,可以容纳两条车道以及人行道和自行车道。

项目位置


关键词

Germany 桥梁结构 钢结构
