Ponte di Hervest nr. 423 sul canale di Wesel-Datteln

Progetto cliente

Committente German Waterways e Shipping Office Duisburg-Meiderich
www.wsa-duisburg-meiderich.wsv.de
Pianificazione e ingegneria strutturale grbv Ingenieure im Bauwesen GmbH & Co. KG
www.grbv.de
Costruzione AMAND GmbH & Co. KG
www.amand.de

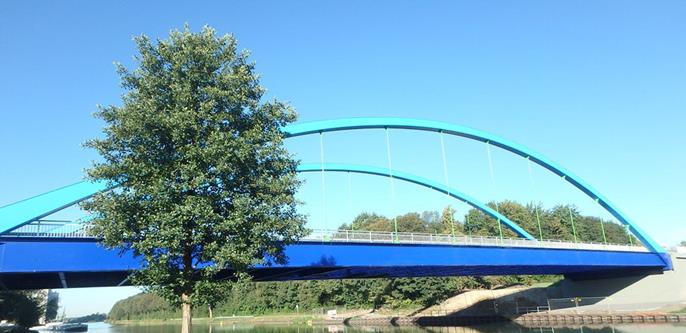

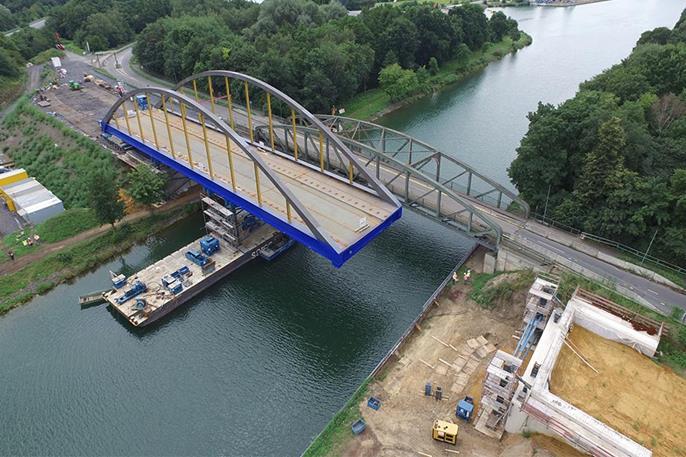

Il nuovo ponte sostituisce il ponte esistente Hervest n. 423, classificato come fatiscente. Dopo l'assemblaggio sulla riva, è stato trasportato sul Canale Wesel-Datteln. Per spostare la struttura sull'altra riva è stato utilizzato un pontone di barche.

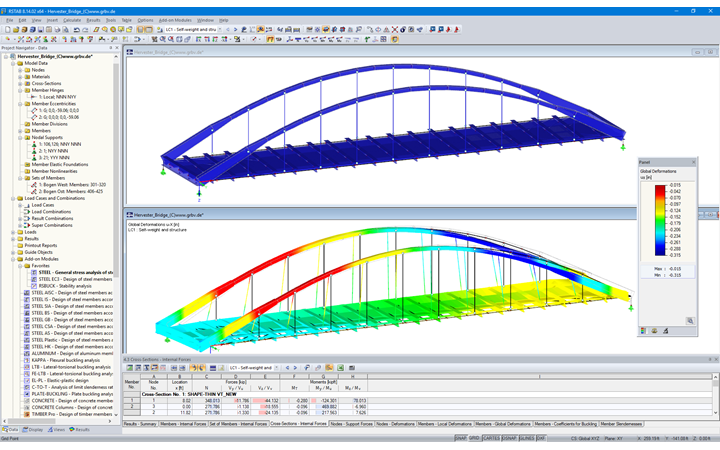

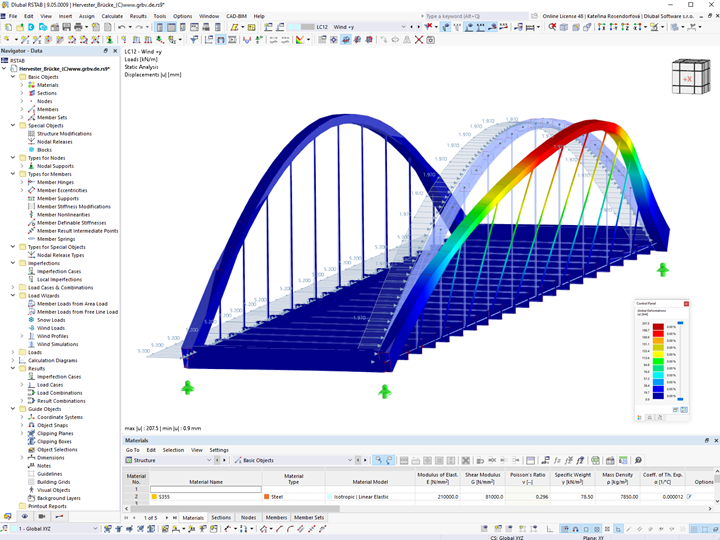

Il cliente Dlubal grbv Ingenieure im Bauwesen GmbH & Co. KG di Hannover si è occupato della pianificazione e della progettazione strutturale nella fase di progetto. Per l'analisi strutturale grbv ha utilizzato il programma di analisi di strutture intelaiate RSTAB. La commessa della progettazione del ponte è terminata con la preparazione dei documenti per la gara di appalto.

Struttura

In alternativa ad una nuova costruzione, per compensare i cedimenti del terreno è stato prima valutato un rialzamento del ponte esistente di 40 cm. Questo è stato infine scartato.

La nuova costruzione a ponte in posizione parallela è un ponte bow-string con carreggiata su lastra ortotropa. Il ponte in acciaio ha un peso totale di 540 tonnellate, mentre la campata è di 73,80 m.

I due archi hanno una freccia di circa 12 m e sono stati realizzati con travi a cassone in acciaio. Gli archi hanno la forma di una parabola quadratica al centro e mentre verso la fine sono dritti. Il ponte, con una larghezza di 15,3 m, offre spazio per una carreggiata a due corsie e ad un marciapiede o pista ciclabile.
