分配荷载工况

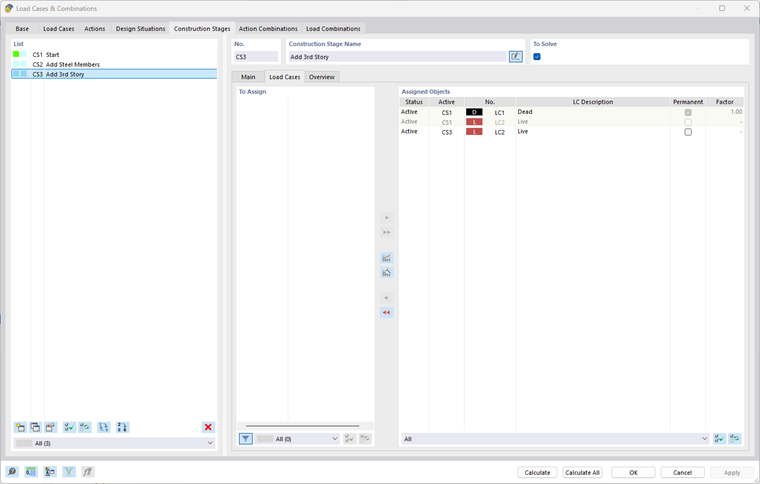

在“工况和组合”对话框中 → “施工阶段”选项卡 → “工况”选项卡中,您可以将相关的 工况 分配给施工阶段。

信息

只有当前施工阶段处于活动状态的结构对象,才会考虑某工况的荷载。因此,您可以多次分配一个工况,而无需为每个施工阶段定义新的工况。

分配

首次调用该选项卡时,施工阶段 BZ1 中会列出在主选项卡“工况”中定义的所有工况。您现在可以将从此时起“新加入”的工况分配给每个施工阶段,这些工况会作用于结构对象。相应的工况将被转移到后续的施工阶段。

信息

例如,如果您在施工阶段 BZ1 中分配了工况“自重”,则不能在后续施工阶段中再次分配该工况:因为它已经被接收。对于在后续施工阶段中激活的结构对象的自重,将自动考虑。

根据工况类型,工况被设定为“永久”或“非永久”。对于未从前一个施工阶段自动接收的工况,您可以手动调整此分配。

分配的对象

在此表格中列出了在选定施工阶段作用的所有工况。以下信息可见:

状态

状态显示工况在选定施工阶段是否为“活动”状态。如果您移除一个工况,该工况在本阶段及后续施工阶段将被标记为“非活动”状态。

激活

此处显示工况首次被激活的施工阶段。

非活动

如果您停用某工况,此列会出现。此处显示某工况不再有效的起始施工阶段。

永久

复选框显示工况是否是“永久”或“非永久”有效。

永久有效的工况将铭刻在系统中;其影响(应力和应变)将被转移至后续施工阶段。非永久有效的工况仅在被分配的施工阶段中考虑。

系数

在此列中,您可以指定一个荷载系数,用于将工况的荷载纳入施工阶段的计算。

信息

荷载系数 – 例如,永久荷载的1.35系数 – 您还可以在稍后,当您 组合施工阶段 时考虑。
