结合施工阶段

通过'荷载工况和组合'对话框,您可以组合施工阶段。 这对于复杂的系统可能是必要的,例如在构建过程中并行出现并因此作为部分模型开发。 结果的线性叠加是不正确的。 在施工阶段的组合中,您可以按照规范通过荷载系数考虑影响,从而创建一个包含所有施工阶段组合的设计状况。

使用组合向导组合

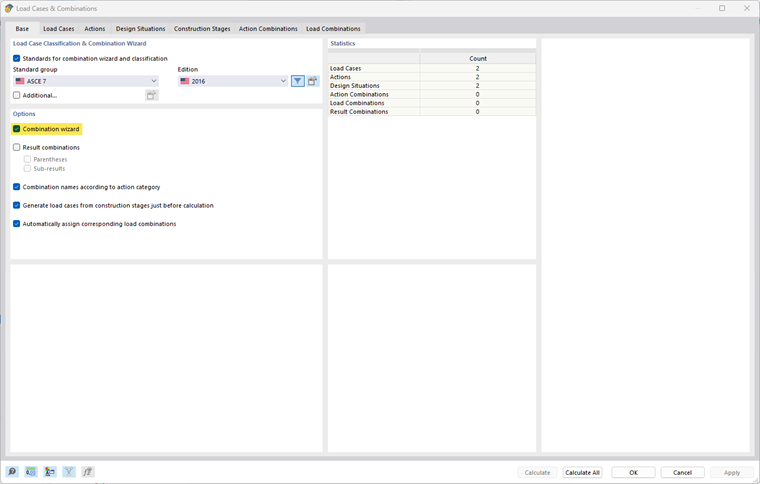

默认情况下,在'基本'选项卡中激活组合向导。 这将自动创建组合。

在'施工阶段'选项卡中,您可以为特定的施工阶段生成荷载组合,并相应记录作用下的荷载系数: 在'列表'中选择施工阶段,然后在'选项 II' 部分中勾选根据组合向导的组合复选框。

在组合施工阶段时,请务必定义一个组合向导 [[ #/de/downloads-und-infos/documents/online-handbooks/rfem-6/000256 并分配给设计部门。只考虑施工阶段选项被激活。 您可以使用 编辑 按钮打开'编辑组合向导'对话框来检查该设置。

您也可以创建一个包含选项'只考虑施工阶段'的组合向导。 然后在'设计状况'选项卡中,将此向导分配给一个新的设计状况,该设计状况专门用于合并施工阶段。

对于每个指定的施工阶段,都会生成一个作用组合。 施工状态将在此处保存,以供参考。

从每个作用组合生成一个包含所需辅助组合的设计状况荷载组合。 这些在'荷载组合'寄存器中指定。

手动组合

作为组合向导的替代或补充,荷载组合和结果组合也可以在施工阶段分析中手动生成。

荷载组合

在'荷载组合'选项卡中,使用'列表'末尾的 新建 按钮创建一个新的荷载组合。 对于该 CO,您可以在'特殊选项'部分中进行与施工阶段组合相关的设置。

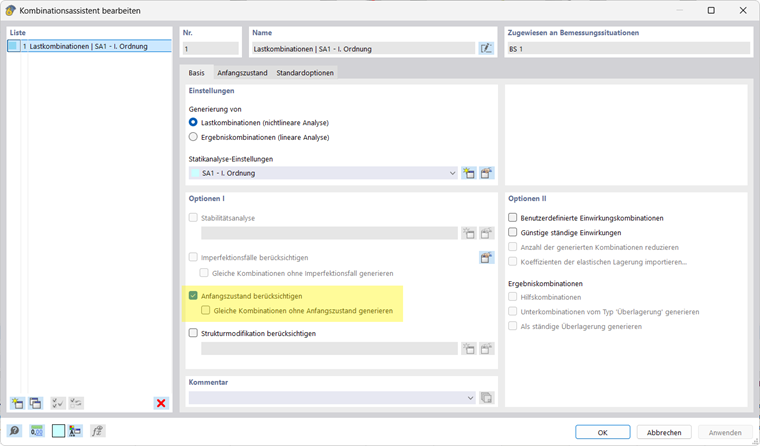

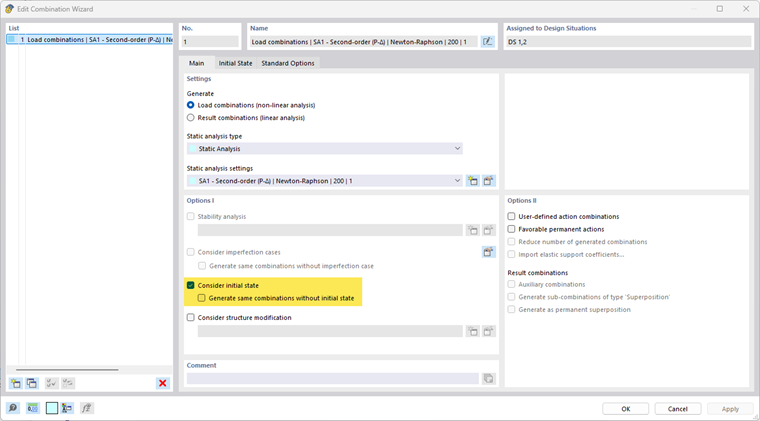

考虑初始状态

在列表中选择构造状态所基于的应力和应变状态。 在典型情况下,这是前面一个施工阶段的组合。

提示

如果别无选择,请先确定要考虑的施工阶段。

考虑施工阶段

在列表中可以指定要考虑的结构条件。 您可能必须手动创建所需的辅助组合。

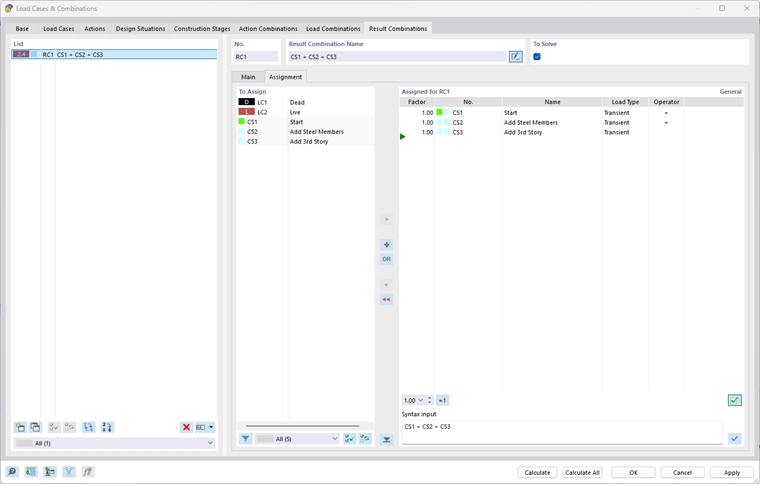

结果组合

对于具有结果组合的组合不需要'特殊选项': 施工阶段的组合与普通荷载工况和荷载组合一样。

信息

手动组合荷载组合时,请确保各个荷载组合的计算理论与6/000255 静力分析设置 被存储。 理论二。 或 III.要选择的顺序。
