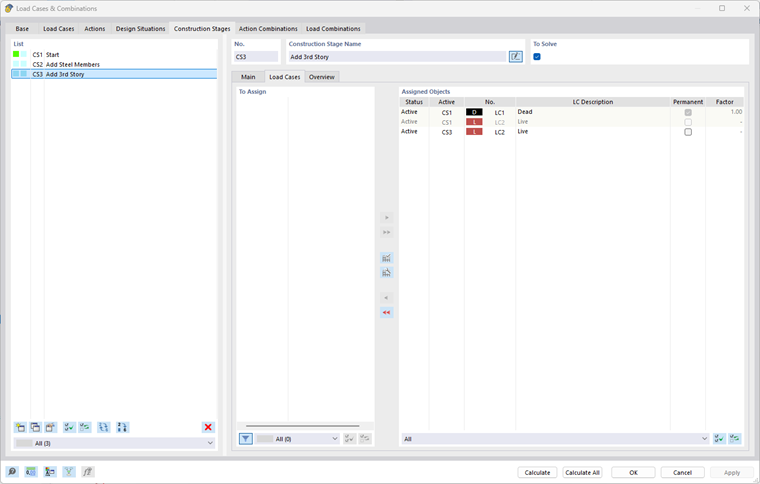

Nella sottoscheda Casi di carico della scheda 'Fasi di costruzione', è possibile assegnare i casi di carico rilevanti alle fasi di costruzione.
Da assegnare
Quando si apre la scheda per la prima volta, tutti i casi di carico sono elencati per la fase costruttiva BZ1 che sono stati definiti nella scheda 'Casi di carico'. È ora possibile assegnare i casi di carico a ciascuna fase della costruzione, che agirà sugli oggetti strutturali da questo momento in poi. Ad esempio, se si imposta il caso di carico 'Peso proprio' nella fase di costruzione BZ2, questo caso di carico non è più disponibile per le seguenti fasi di costruzione: È già stato preso in considerazione. I carichi permanenti degli oggetti strutturali che vengono attivati nelle fasi di costruzione successive vengono applicati automaticamente.
Come al solito, è possibile assegnare singolarmente i casi di carico selezionati a una fase di costruzione con il pulsante
. Il tipo di caso di carico viene utilizzato per decidere se il caso di carico è assegnato come 'Permanentemente' o ' Non sempre '.
Con il pulsante
è possibile assegnare manualmente il caso di carico selezionato come 'Permanente ', con il pulsante
come' Non sempre '.
Oggetti assegnati
Questa tabella mostra tutti i casi di carico che sono efficaci nella fase costruttiva selezionata.
Stato
Lo stato mostra se il caso di carico è 'Attivo' per la fase costruttiva selezionata. Se si rimuove un caso di carico con il pulsante
, questo viene contrassegnato come 'Non attivo' per questa e le fasi di costruzione successive.
Attiva
Questa colonna indica in quale fase costruttiva il caso di carico è stato attivato per la prima volta.
Inattivo
Questa colonna viene visualizzata se è stato nuovamente disattivato un caso di carico. Qui è indicato da quale fase di costruzione questo caso di carico non è più efficace.
Permanente
La casella di controllo in questa colonna indica se un caso di carico 'Costantemente' o 'Non sempre' è efficace. I casi di carico ad azione costante sono impressi nel sistema; la loro influenza (tensioni e deformazioni) è trasferita alle seguenti fasi costruttive. I casi di carico che non agiscono in modo continuo vengono applicati solo nella fase di costruzione a cui sono stati assegnati.
Fattore
In questa colonna è possibile specificare il coefficiente di carico con cui devono essere presi in considerazione i carichi del caso di carico per il calcolo della fase di costruzione.
