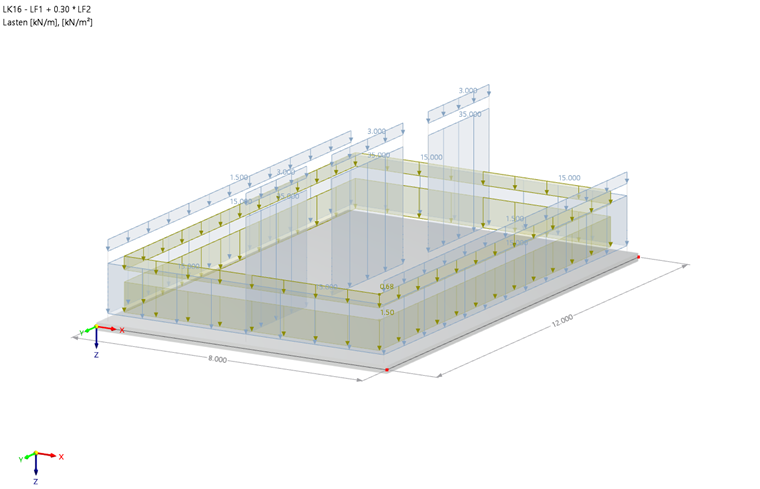

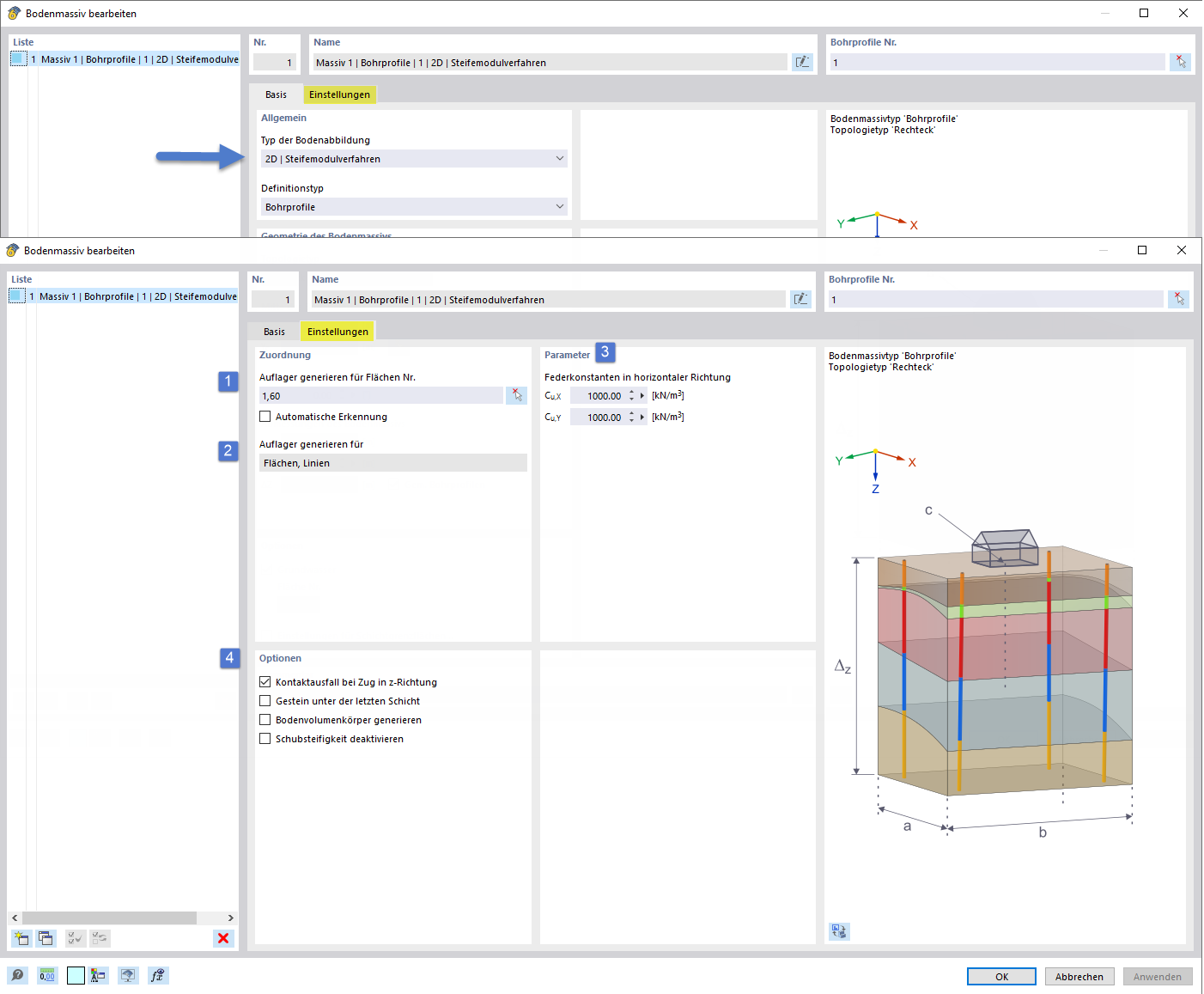

选择“2D | 刚度方法”地基图类型时，在基础底部会提供用于模拟所定义土壤的地基刚度的弹簧。选择该类型后，将出现其他设置以定义2D地下参数。下图显示了带有编号选项的输入对话框。
分配

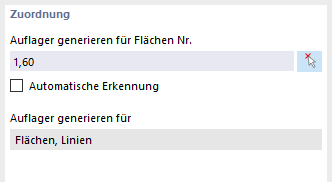

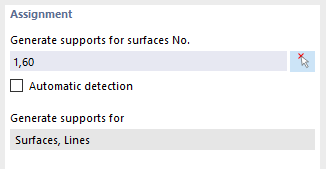

1 - 选择要支撑的面
可以在此字段中输入安排支座的面，或通过文本字段旁边的按钮进行图形选择。此外，通过选择“自动识别”选项框，可以让RFEM识别要支撑的面。
2 - 支座生成
在以下部分中，指明了要为哪些支座类型（节点、线和面支座）生成弹簧刚度。目前，这里基本类型的面和线是固定设置的。 关于刚度方法和边界弹簧的计算原理在理论基础中的相应部分中提供。
参数

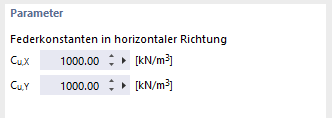

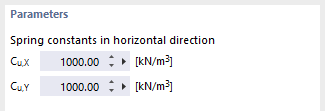

3 - 水平方向的弹簧常数
与此部分相关的输入字段定义了分配给生成的支座条件的水平方向的平移弹性常数。

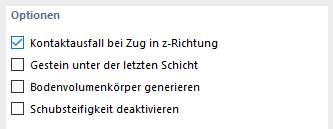

选项

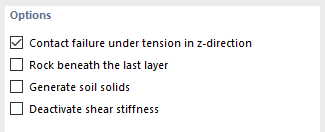

4.1 - 非线性 - 拉力失效
选中此复选框会为生成的支座条件分配非线性特性，从而导致垂直于支撑面的拉力失效。
4.2 - 最后的土层下的岩石
此按钮控制定义了通过钻孔剖面或土壤实体的最后一个土壤层以下的不压缩层方案。通过此设置为地基参数计算确定了固定的最大深度。
4.3 - 生成土壤实体
此选项控制整个支撑面土层结构的计算。
- 生成土壤实体 - 不激活
如果该选项未激活，则将从钻孔剖面内部确定土壤的分层。这种解决方案不提供生成分层的可视化。对于大尺寸和厚度非常小的分层，这种解决方案可能在计算准备方面更具性能优势。
- 生成土壤实体 - 激活
如果该选项被激活，则将通过生成土壤实体从钻孔剖面中确定土壤分层。此解决方案提供了对生成分层的可视化。由于实体会被网格化，因此在计算准备方面可能不够高效。

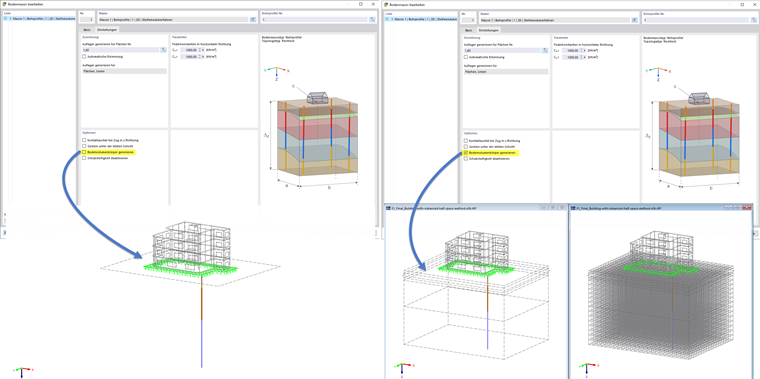

默认情况下，该字段未被激活。下面的图中展示了“生成土壤实体”选项的含义。
4.4 - 禁用剪切刚度
此选项允许控制生成的面支座的剪切弹簧刚度Cv,xz和Cv,yz组件。可以在刚度方法中考虑并计算这些组件。 根据需要，可以将剪切弹簧刚度设置为零，仅使用z方向的法向地基系数Cu,z。

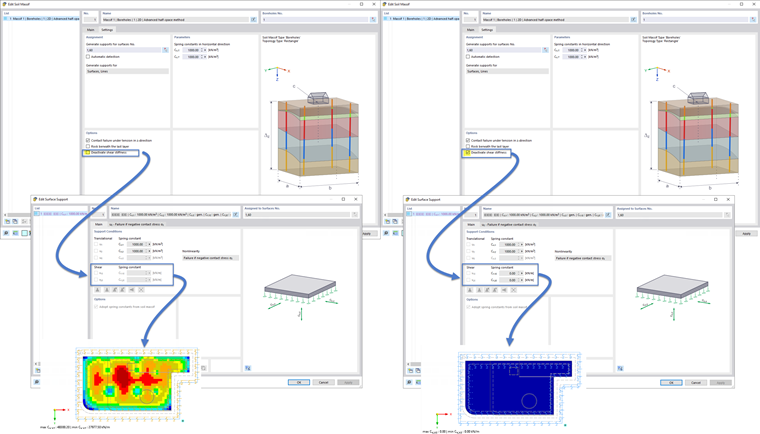

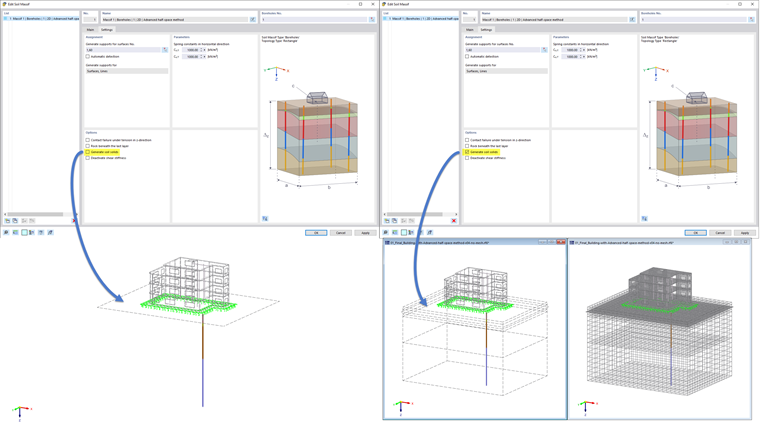

下图说明了“生成土壤实体”选项对刚度方法地基系数的影响。
生成的支座

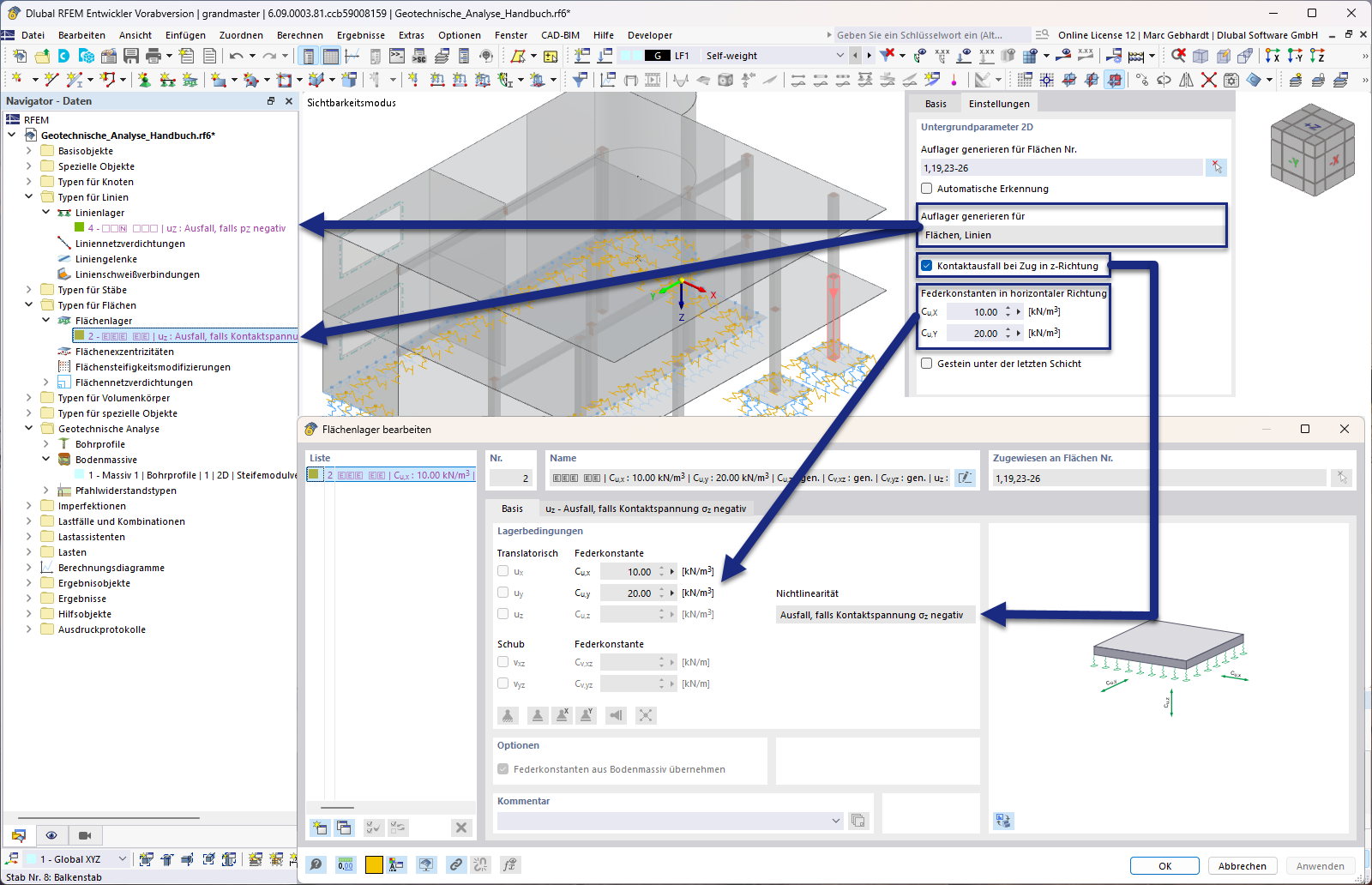

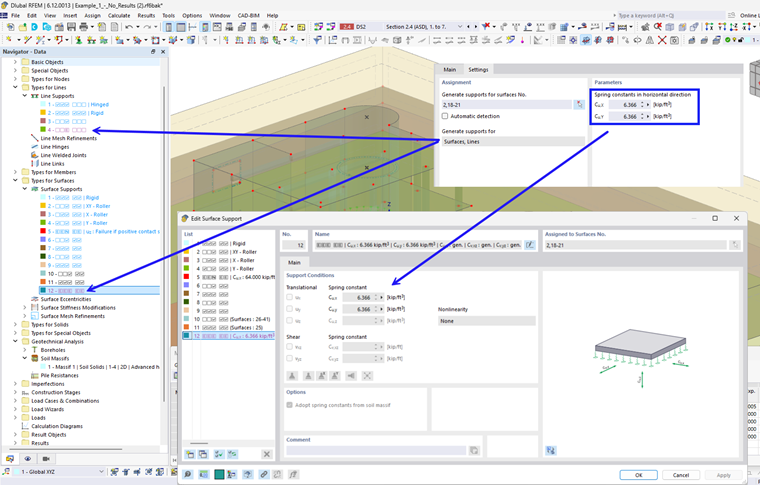

下图示例显示了由2D地下参数设置生成的支座。
