2D | Método de módulo de rigidez

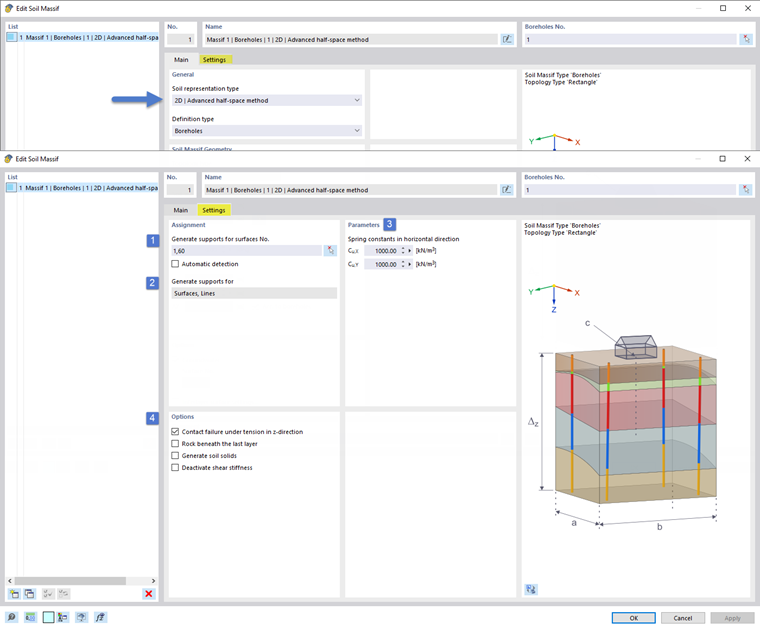

Ao selecionar o tipo de representação do solo "2D | Método do Módulo de Rigidez", são previstas molas na base da fundação que simulam a rigidez do solo previamente definido. Após selecionar este tipo, opções adicionais aparecem para definir os parâmetros 2D do subsolo. A figura a seguir mostra a caixa de diálogo de entrada com as opções numeradas.

Parâmetros do subsolo 2D | Caixa de diálogo de entrada

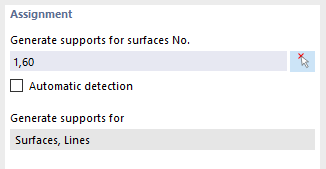

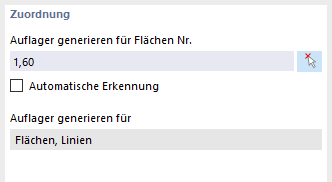

Atribuição

Configuração para método de módulo de rigidez

1 - Seleção das superfícies a serem suportadas

As superfícies onde os suportes devem ser alocados podem ser inseridas no campo ou selecionadas graficamente através do botão ao lado do campo de texto. Além disso, é possível, através da seleção da caixa "Detecção Automática", permitir que o RFEM reconheça as superfícies a serem suportadas.

2 - Geração de Suportes

No ponto seguinte, é indicado para quais tipos de suporte (nós, linhas e superfícies) serão geradas rigidezes de mola. Atualmente, os tipos básicos de superfícies e linhas estão definidos como padrão. Os fundamentos do método do módulo de rigidez e a determinação das molas de borda são oferecidos na seção correspondente dos Fundamentos Teóricos.

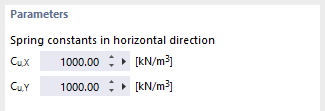

Parâmetros

Parâmetros de método de módulo de rigidez

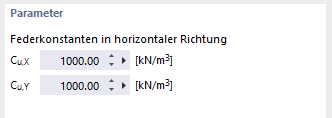

3 - Constantes de mola na direção horizontal

Os campos de entrada associados a este ponto definem as constantes elásticas translacionais na direção horizontal, que estão atribuídas às condições de suporte geradas.

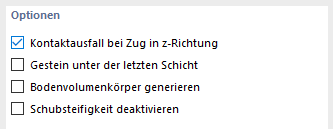

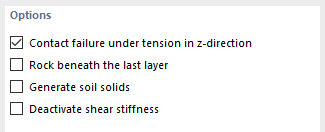

Opções

Parâmetros de método de módulo de rigidez

4.1 - Não-linearidade - Falha sob Tração

Ao selecionar esta caixa de seleção, são atribuídas não-linearidades às condições de suporte geradas que levam a uma falha sob solicitação de tração perpendicular à superfície suportada.

4.2 - Rocha sob a última camada

Este botão controla a consideração de uma camada incompressível abaixo do último material do solo, que foi definido através de um perfil de perfuração ou corpo de volume do solo. Isso define uma profundidade limite máxima fixa para o cálculo dos parâmetros de rigidez.

4.3 - Gerar corpo de volume do solo

Esta opção controla a determinação da constituição do solo para toda a superfície a ser suportada.

• Gerar corpo de volume do solo - inativo

Se a opção estiver inativa, a estratificação do solo é determinada internamente através dos perfis de perfuração. Esta solução não oferece visibilidade da estratificação gerada. Para grandes maciços com camadas de espessura muito pequena, esta solução pode ser mais vantajosa em termos de desempenho na preparação do cálculo.

• Gerar corpo de volume do solo - ativo

Se a opção estiver inativa, a estratificação do solo é determinada através dos perfis de perfuração gerando corpos de volume do solo. Esta solução oferece visibilidade da estratificação gerada. Como os corpos de volume são malhados, esta abordagem pode ser desvantajosa em termos de desempenho na preparação do cálculo.

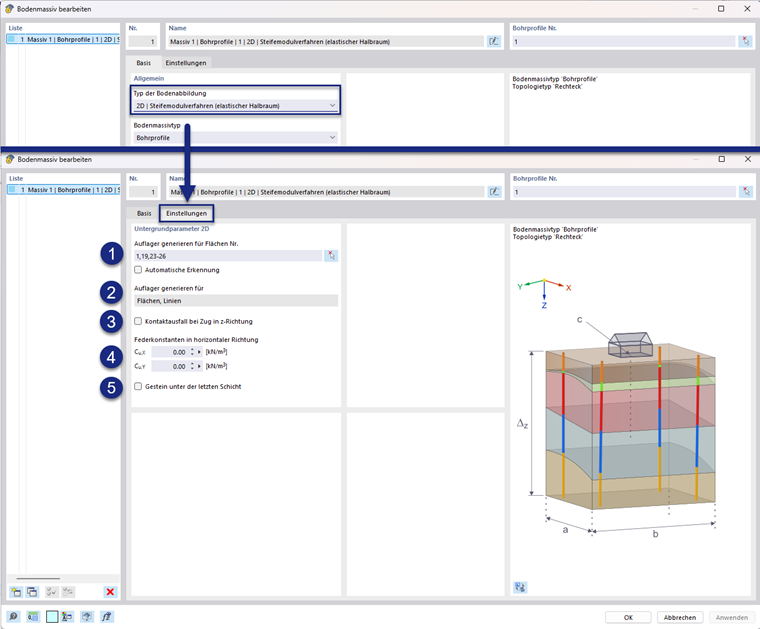

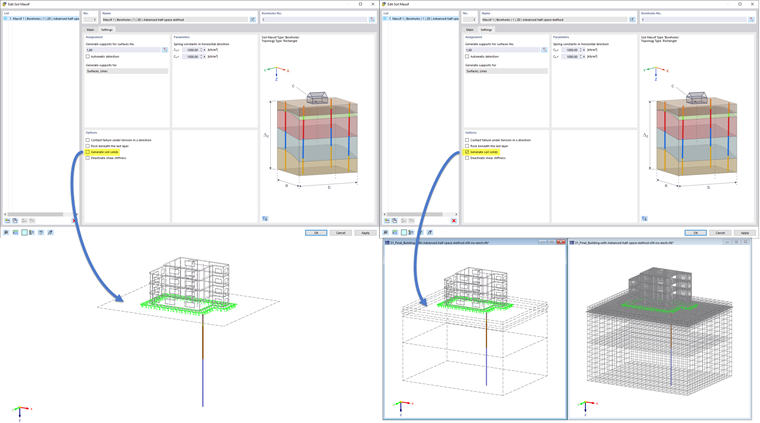

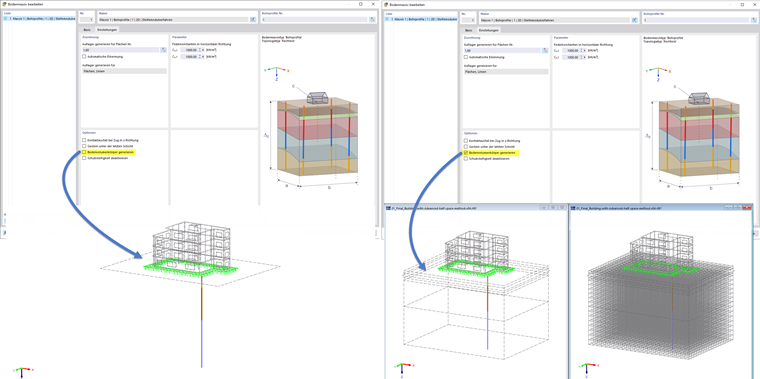

Por padrão, o campo não está ativado. A figura abaixo ilustra o significado da opção "Gerar corpo de volume do solo".

"Geração de sólidos de solo" para método de módulo de rigidez

4.4 - Desativar rigidez ao corte

Esta opção permite o controle do componente da rigidez de mola ao corte C_v,xz ou C_v,yz para os suportes de superfície gerados. Estes podem ser considerados e determinados no decorrer do método do módulo de rigidez. Se necessário, a rigidez de mola ao corte pode ser definida como zero, de modo que apenas o coeficiente de rigidez normal na direção z C_u,z seja utilizado.

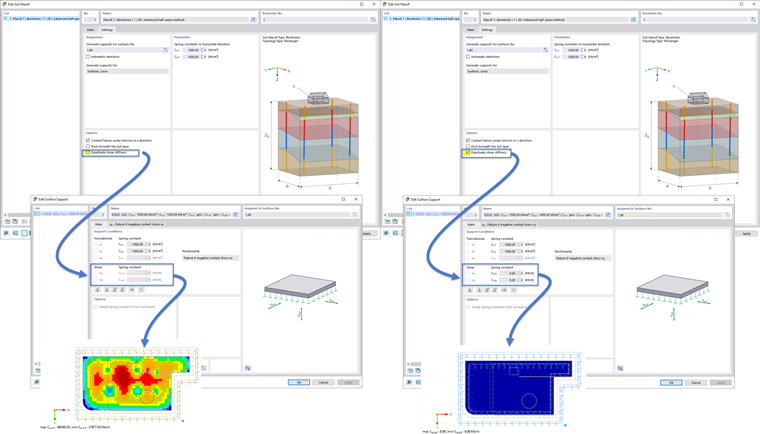

A figura abaixo ilustra o efeito da opção "Gerar corpo de volume do solo" para os coeficientes de rigidez do método do módulo de rigidez.

Opção para desativar a rigidez ao corte no método de módulo de rigidez

Suportes Gerados

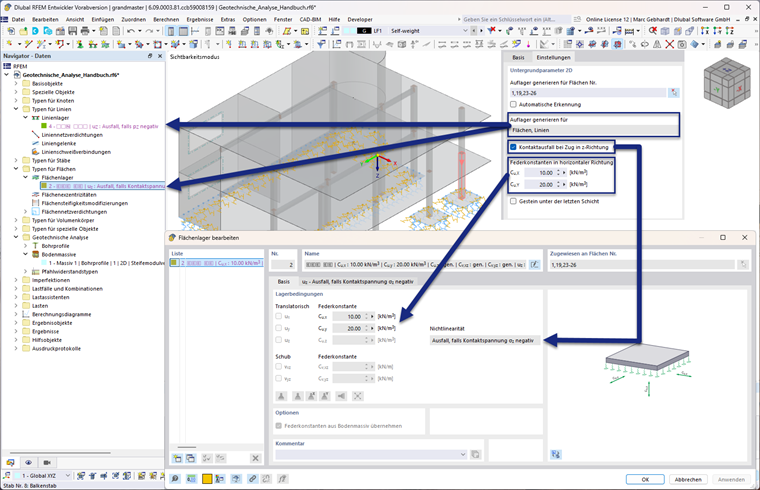

A figura a seguir mostra, como exemplo, os suportes gerados com as configurações dos parâmetros 2D do subsolo.

Parâmetros do subsolo 2D e apoio
