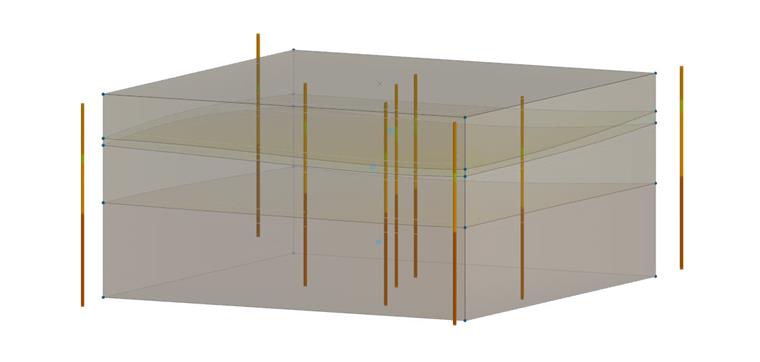

可在钻孔剖面下存储有关地质材料及其深度范围的信息，以显示该地质在特定地形位置的分布情况、钻孔剖面的位置。目标是从钻孔剖面中生成待分析的土体体积，即所谓的土体块。以下部分描述了钻孔剖面的创建过程。

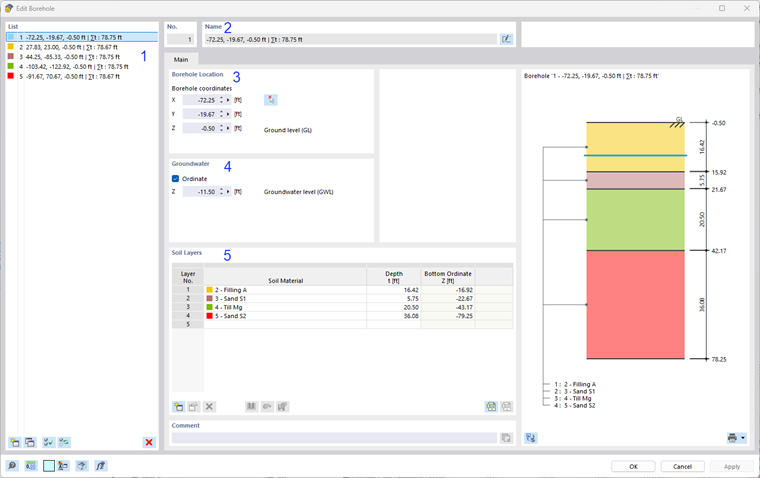

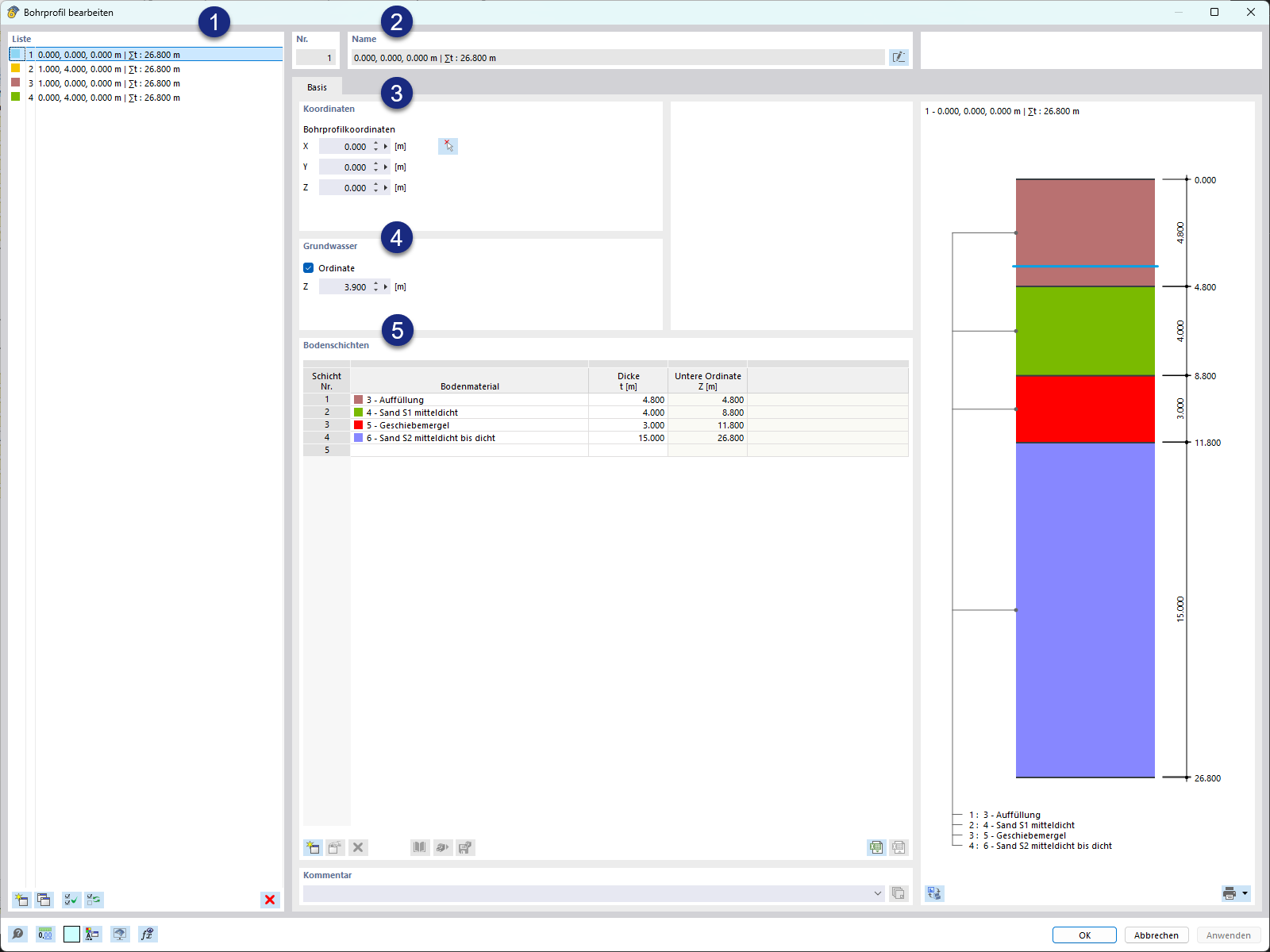

在导航器中可以在“特殊对象”文件夹下找到土壤样本，并从那里打开对应的输入对话框。以下图示展示了此对话框。
列表
对话框的列表中包含了在当前模型中创建的所有钻孔剖面。整个输入对话框的其他字段包含了当前在列表中选中的钻孔剖面的条目。 列表中土壤样本的字体颜色包含的信息符合RFEM 6的已知惯例。定义错误的对象以红色字体显示。如某些土壤样本未用于土体块的生成，这些样本将以蓝色字体显示。
名称
默认设置情况下，钻孔剖面的名称由样本的坐标及其深度组成。但也可以分配自定义名称。
坐标

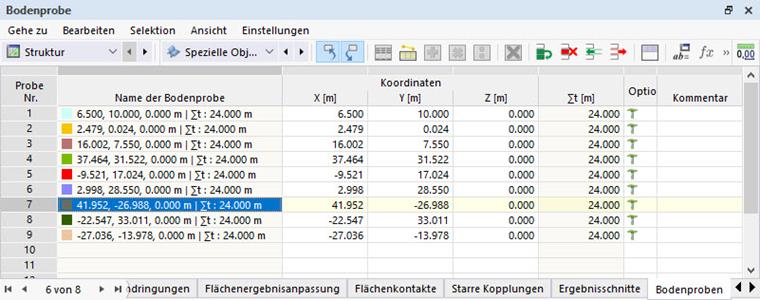

为描述每个钻孔剖面的位置，输入钻孔剖面上边缘的全局坐标。这可以在对话框中进行，或者以表格形式进行。为了便于在表格中编辑坐标，提供了Excel的导出和导入功能。
地下水
可以为相对于钻孔剖面的纵坐标定义地下水位。
土层
需以表格形式从样本上边缘到底部定义土壤层次。在表格的第一列中可以从模型中已定义的材料中选择一种土壤材料，或者切换到材料输入对话框以创建新的土壤材料。一行表示一个层次。 样本中每个土层的厚度值可以在表格的第二列中输入。
视频

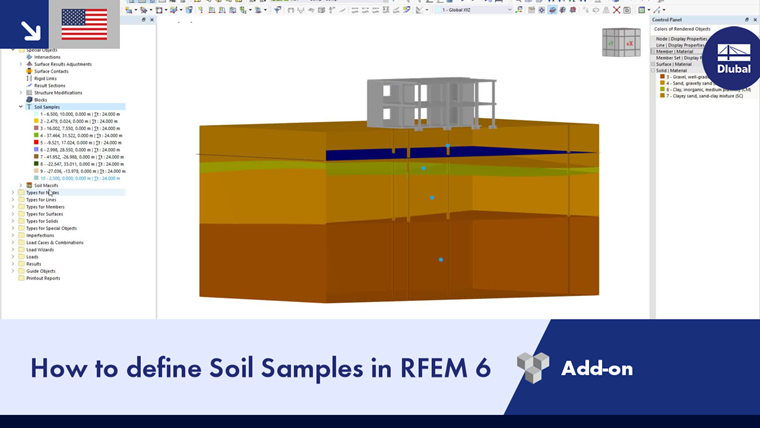

以下视频简要演示了在RFEM 6中创建钻孔剖面的过程。
