在定义杆件的对话框中可以选择多种杆件类型。杆件类型的特性在RFEM 6手册的杆件 - 基础一章中进行了描述。除了RFEM提供的杆件类型外，地质分析附加模块还提供杆件类型“桩”和“锚”，以下将详细介绍这两种类型。
桩

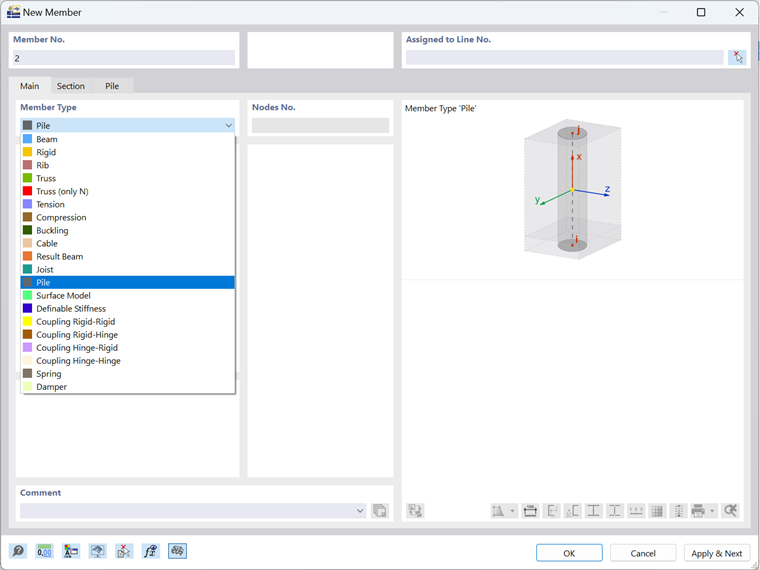

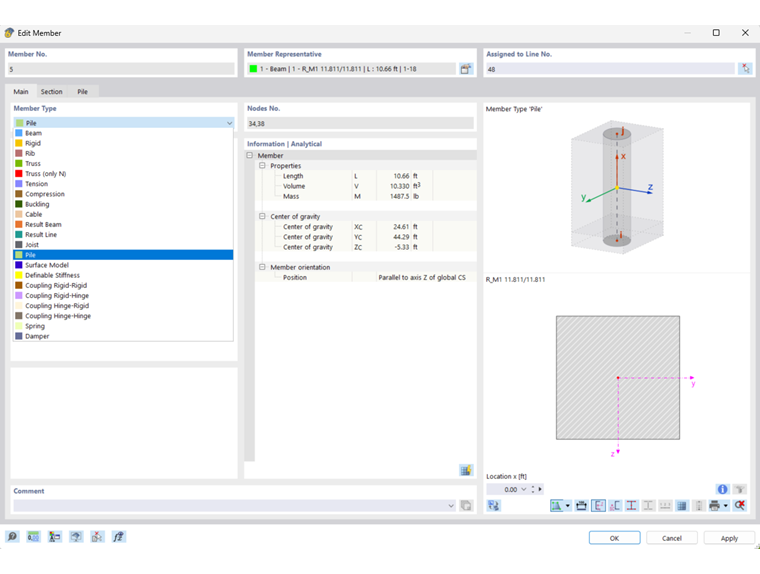

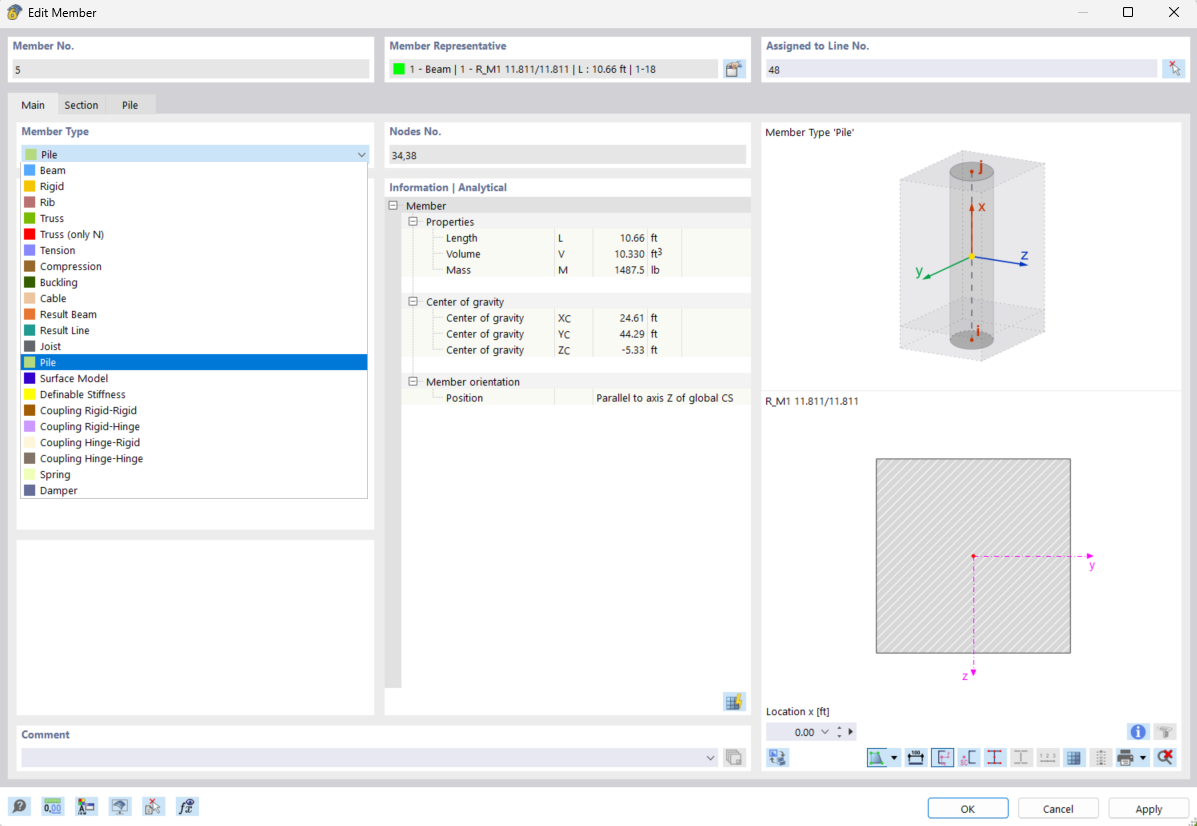

下图显示了如何在对话框中选择杆件类型“桩”：
桩具备以下选项：
- 关节
- 偏心
- 结果中间点和
- 禁用计算
有关这些选项的更多信息，请参见RFEM 6手册中的通用杆件部分。在“截面”选项卡中，可以像往常一样分配剖面和材料。
桩摩擦和端承压力
桩通过其桩侧摩擦和端承压力被支撑在土体中。输入这些阻力是在“桩阻力类型”对象中进行的。

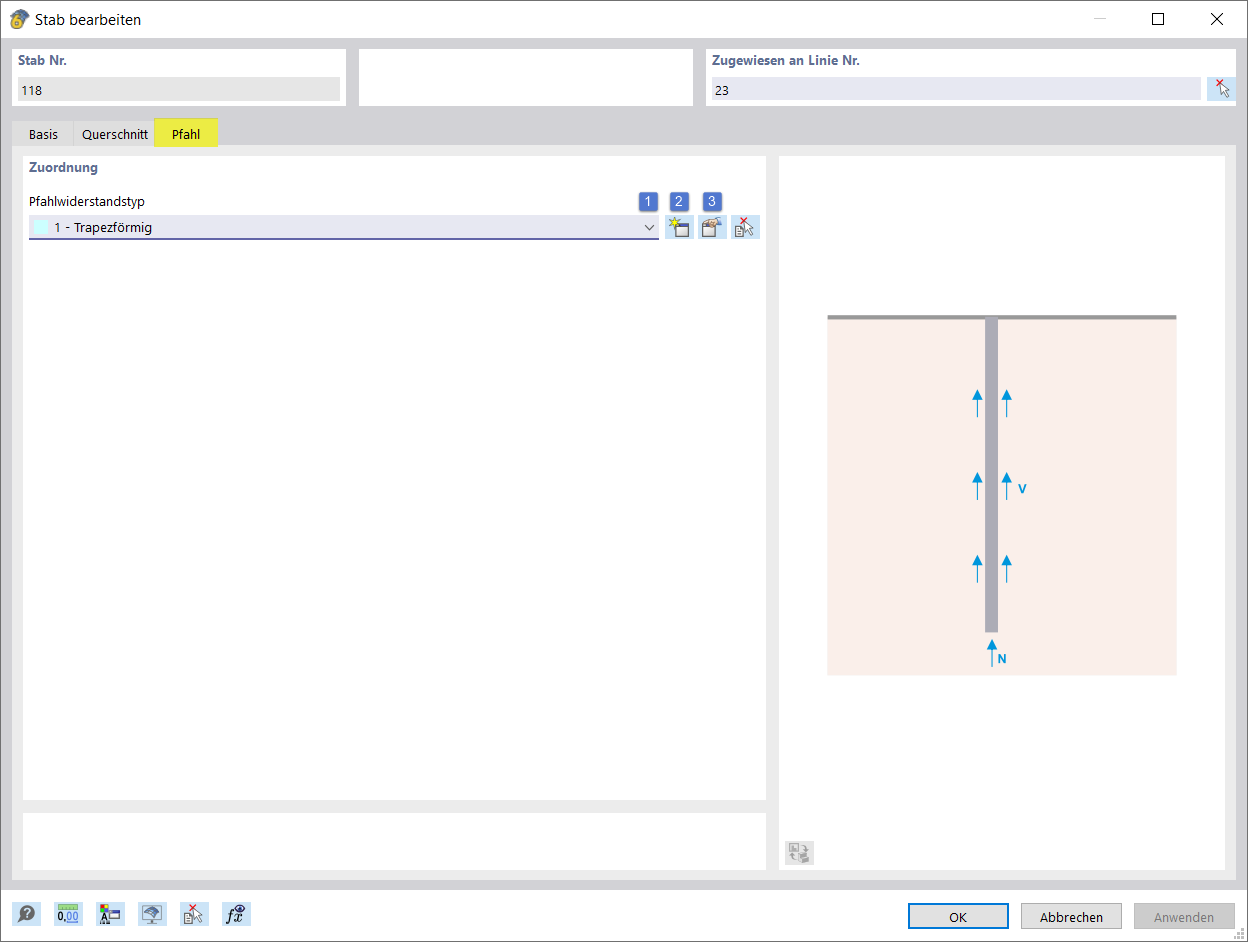

当选择杆件类型为“桩”时，额外的“桩”选项卡会出现，可以在其中分配((1)图中)、新建((2)图中)或编辑((3)图中)桩阻力类型。
桩阻力类型的对话框在下图中显示。
桩摩擦阻力值可以在上部区域定义。有两种摩擦阻力分布类型可供选择：梯形和变化。
- 梯形设置允许输入桩头的起始阻力值和桩底的终值。在此之间的区域中假定阻力值从开始到结束呈线性分布。
- 变化设置允许将阻力划分为层，并对每层进行线性分布。
需分别为起始、终点和x位置定义剪切强度和剪切刚度。

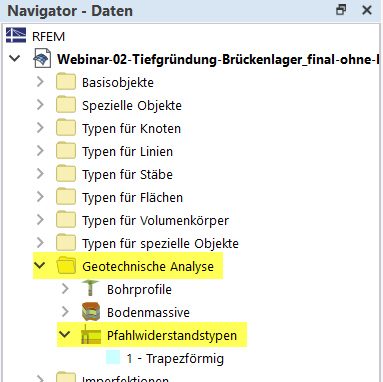

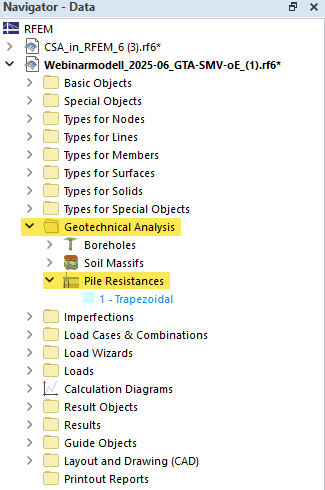

桩阻力类型在导航器的“地质分析”文件夹中，并可从此处直接打开、编辑或创建。
网格划分
在模型的有限元网格创建中，桩需考虑以下要求。

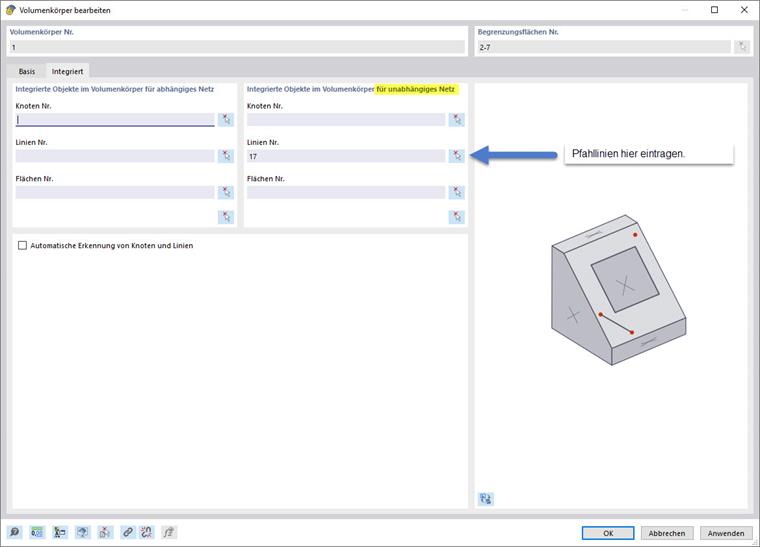

独立网格 桩需要独立于现有土体的体积网格。为了独立创建网格，首先需将桩的线分配为土体的集成对象。这可以通过下面显示的土体体积中的设置进行控制。
桩头节点 需要注意的是，桩头节点不应定义为地面表面的集成对象，因为这会导致错误的载荷施加和计算错误。可以通过如下图所示的方式进行检查。
FE尺寸 建议为现有土体使用不大于桩直径的元素尺寸。这可以通过全局网格设置或者体积网格压密设置来调整。
此外，桩的网格划分应比现有土体更细。元素尺寸可以为土体网格尺寸的一半。为此可以为桩的线条指定一个网格密度。
锚

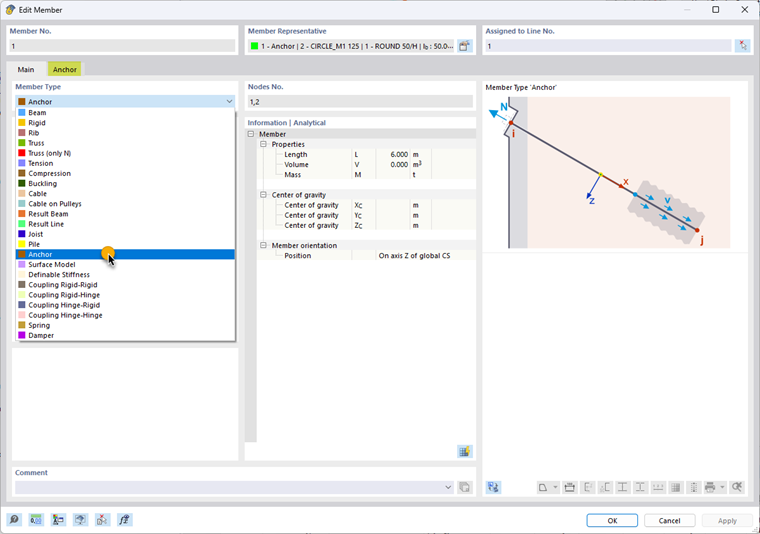

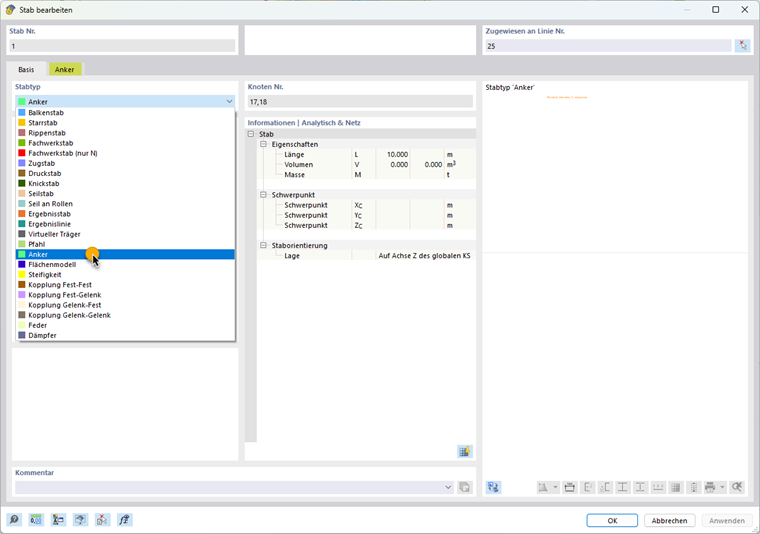

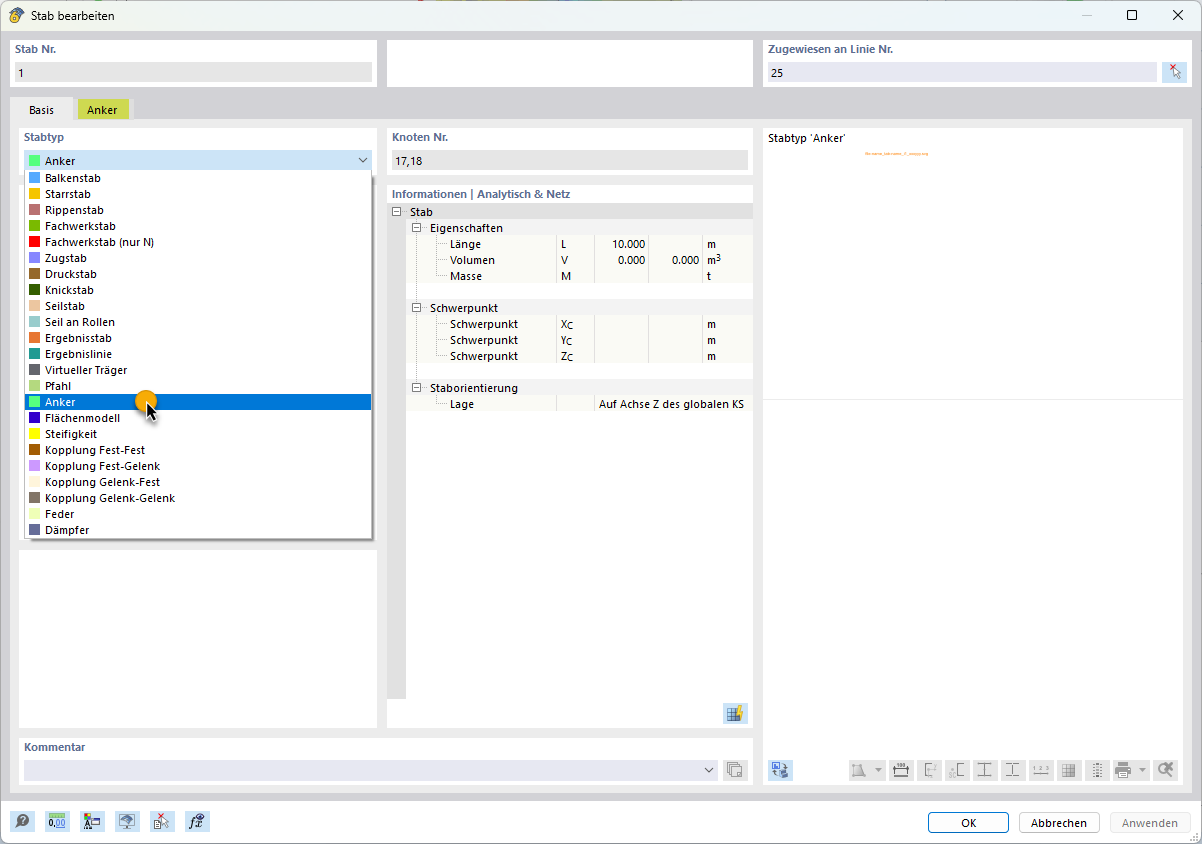

下图显示了如何在对话框中选择杆件类型“锚”：

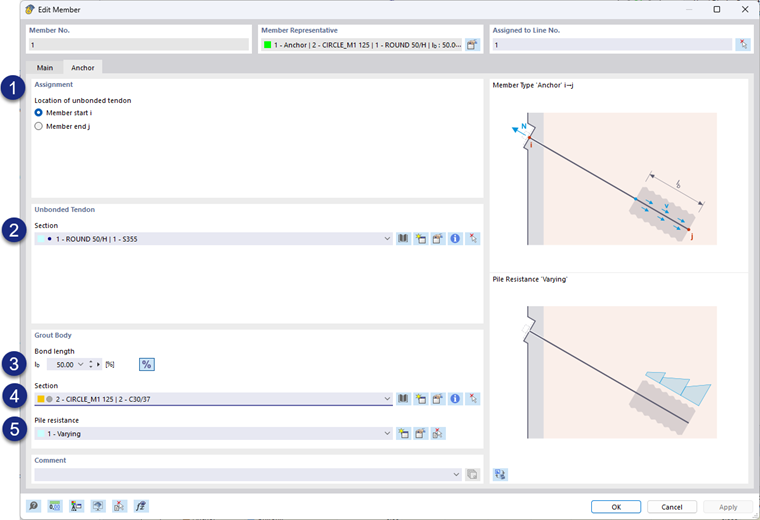

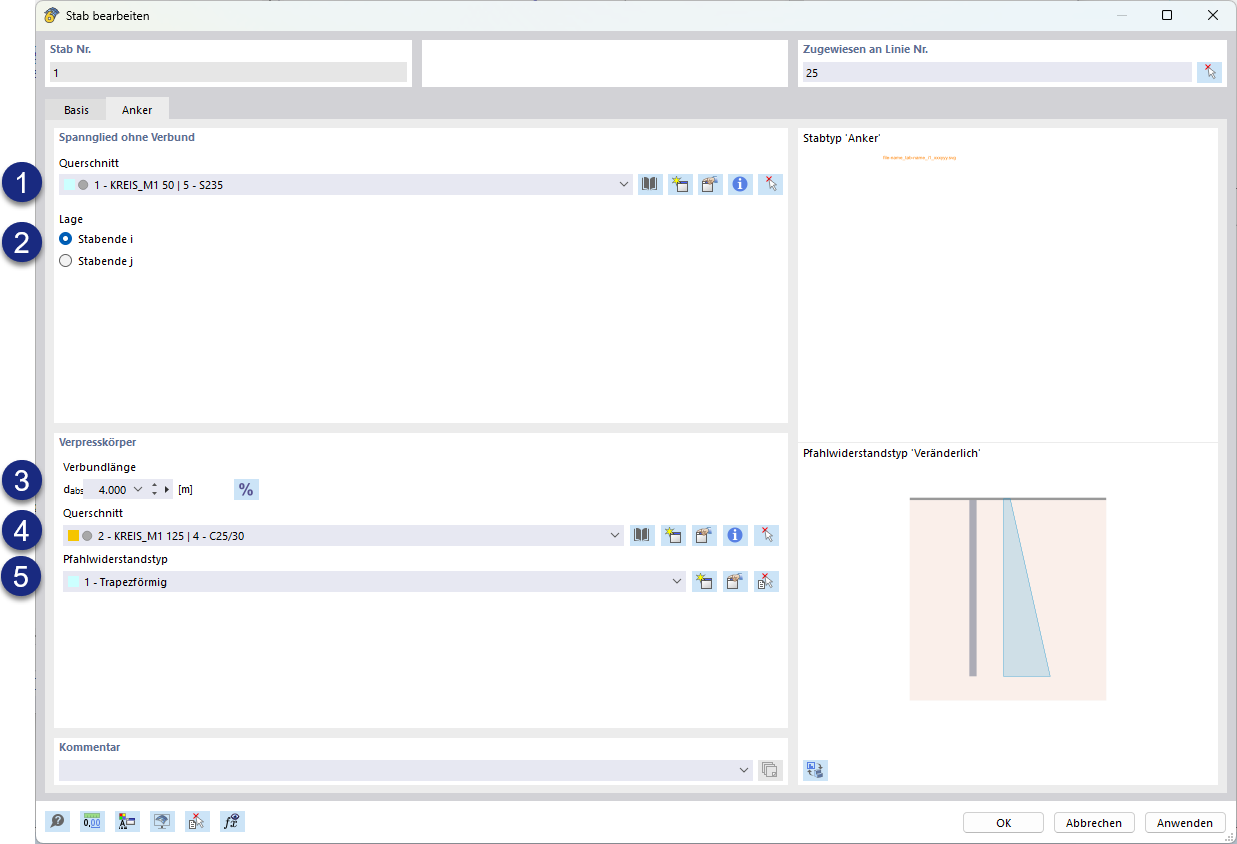

通过选择杆件类型“锚”，输入对话框中会出现一个特殊的选项卡，如下图所示：
在这里，您可以分别编辑土锚组件的属性。这包括未与周围土壤粘结的预应力钢绞线和具有粘结特性的灌浆体。（1）可以确定预应力钢绞线部分在分配的线上的位置，其中i表示起始部分，j表示结束部分。然后（2）是预应力钢绞线部分的截面。在对话框的下部区域可以编辑灌浆体的属性。（3）可以设置粘结长度，可以是绝对长度或百分比（可通过百分比符号切换）。接下来可以选择截面（4）和桩阻力类型（5）。

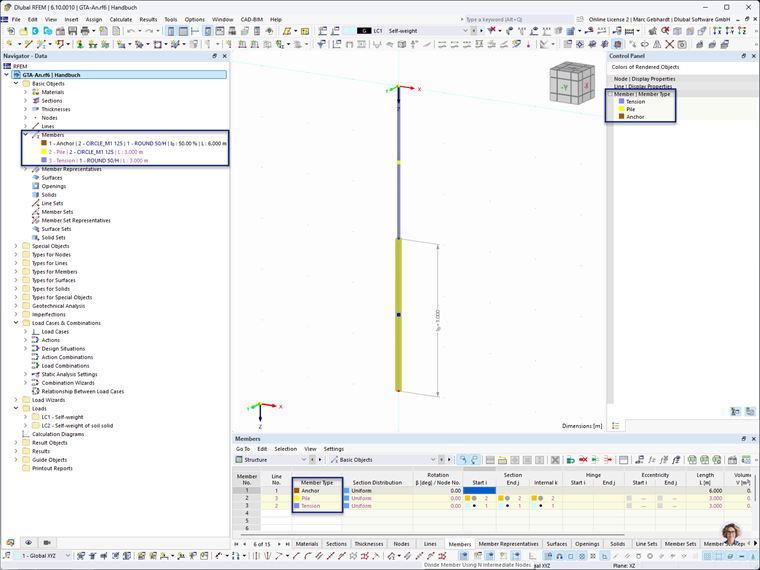

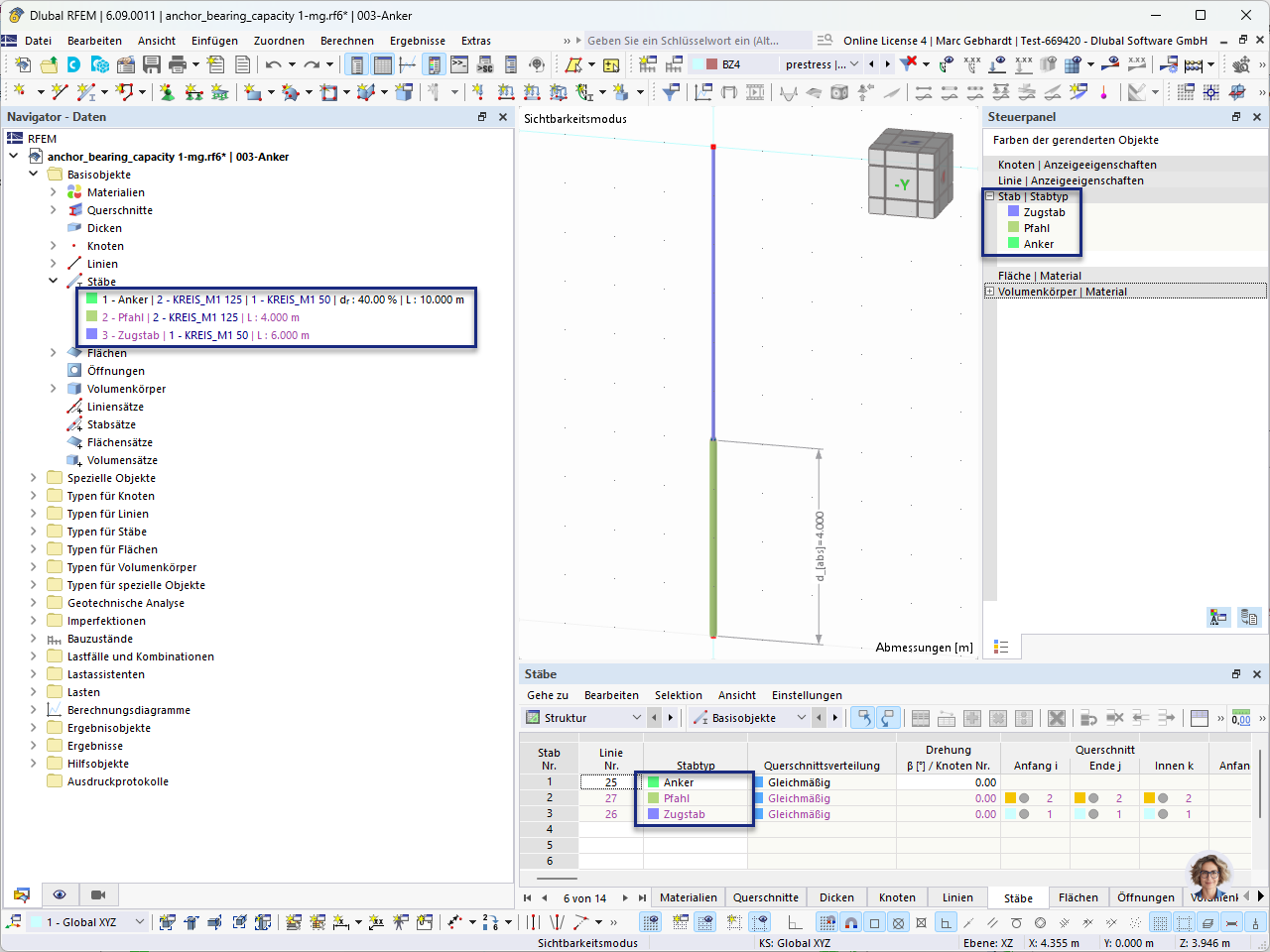

选择杆件类型“锚”后，将根据所选粘结长度自动将各组件作为单独的杆件生成。这样会生成两个新杆件：作为杆件类型“桩”的灌浆体和作为杆件类型“拉伸杆”的无粘结预应力钢绞线。下图显示：

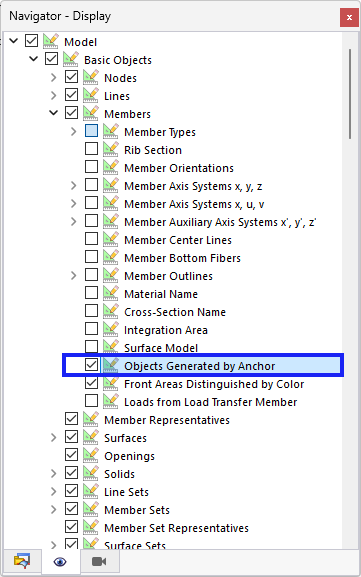

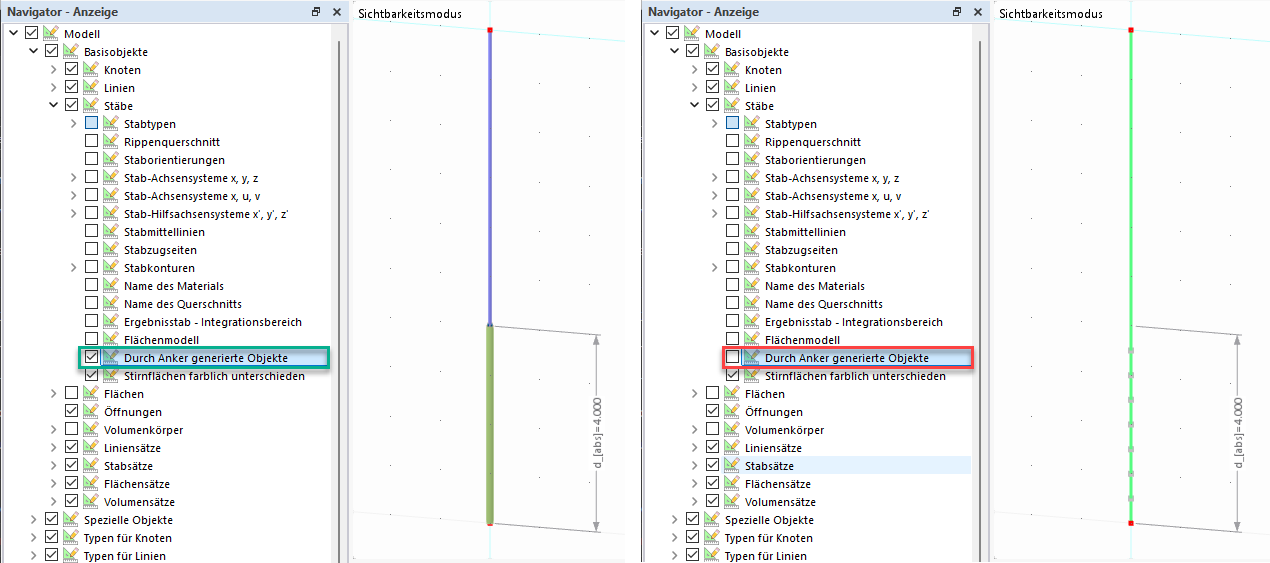

生成的杆件可以通过“导航器 - 显示”中的 “通过锚生成的对象”选项在“模型 | 基本对象 | 杆件”中切换显示，如下图所示：
