2D | Méthode du module de rigidité

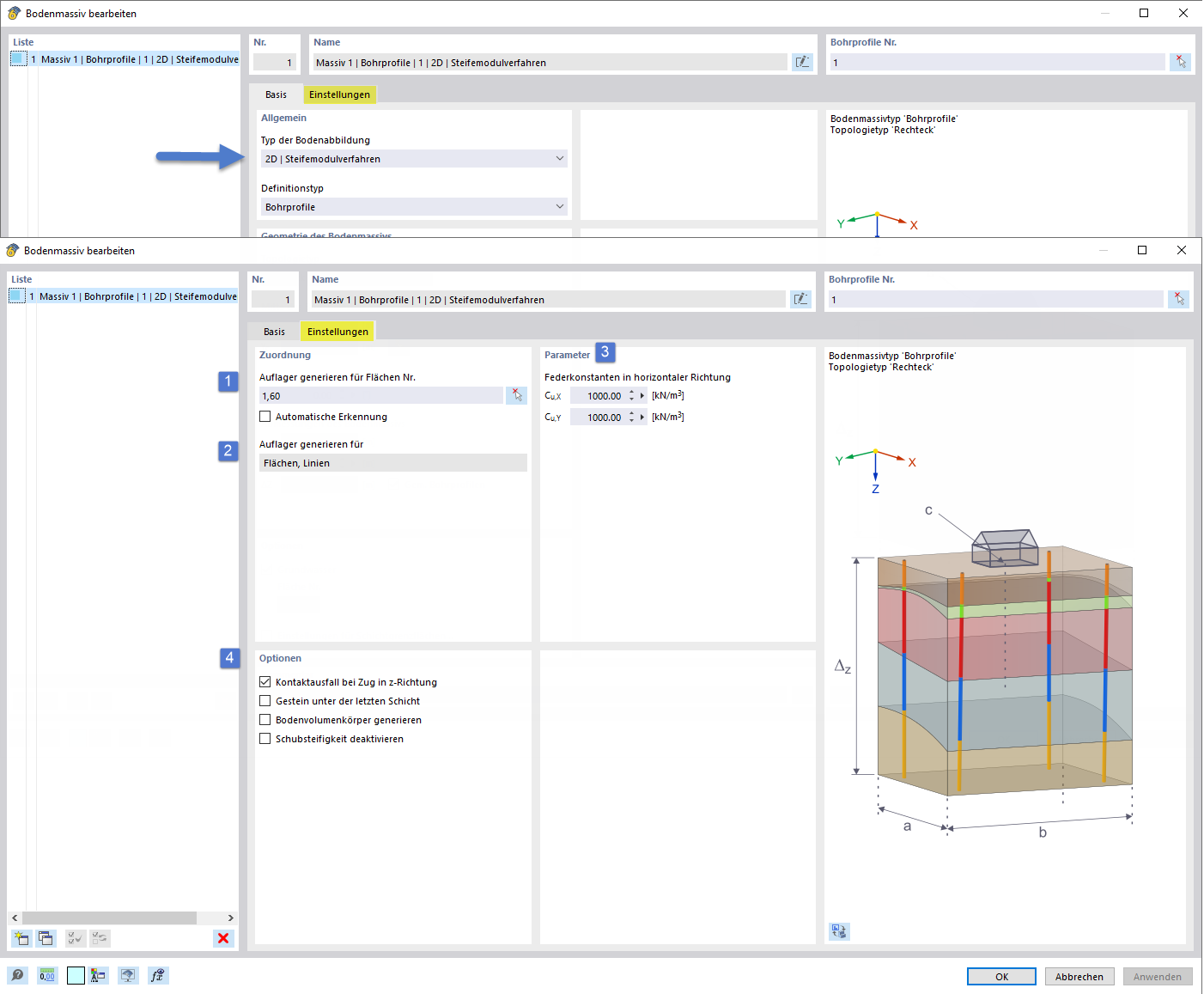

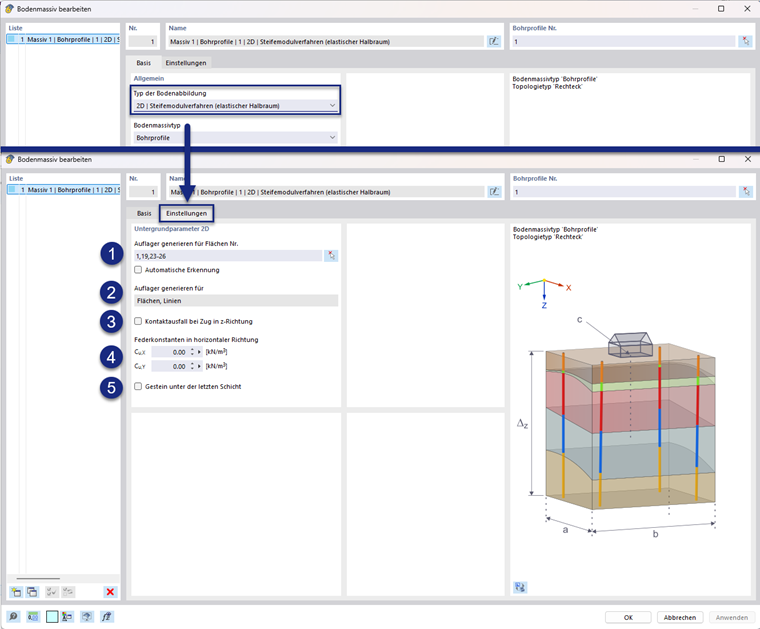

Si vous sélectionnez le type de représentation du sol « 2D | Méthode du module de rigidité », des ressorts sont prévus à la base de la fondation, afin de simuler la rigidité des fondations du sol défini sur place. Après sélection de ce type, des paramètres supplémentaires apparaissent pour définir les paramètres 2D du sous-sol. L'illustration suivante montre la boîte de dialogue avec les options numérotées.

Informations

Le type de représentation du sol « 2D | Méthode du module de rigidité » correspond à la méthode mise en œuvre dans la génération précédente par RF-SOILIN. Pour en savoir plus, consultez le chapitre Modélisation de l’interaction sol-structure dans les Principes théoriques

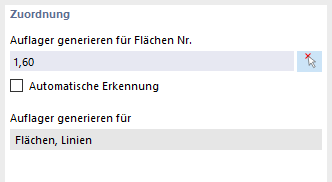

Attribution

1 - Sélection des surfaces auxquelles assigner des appuis

Les surfaces auxquelles les appuis doivent être assignés peuvent être saisies ici dans le champ ou sélectionnées graphiquement à l’aide du bouton à côté de la zone de texte. Vous pouvez également laisser RFEM reconnaître les surfaces auxquelles assigner les appuis en cochant la case « Détection automatique ».

2 - Génération d’appuis

Le point suivant indique pour quels types d’appuis (nodaux, linéiques et surfaciques) des rigidités de ressort seront générées. Actuellement, les types de base, surfaces et lignes, sont définis.

Les principes de la méthode du module de rigidité et de la détermination des ressorts de bord sont se trouvent dans la section correspondante des Principes théoriques.

Paramètres

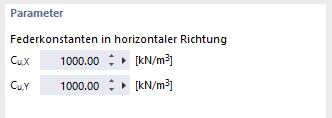

3 - Constantes de ressort en direction horizontale

Les zones de texte associées à ce point définissent les constantes élastiques en translation en direction horizontale, assignées aux conditions d’appui générées.

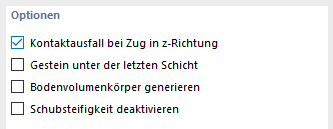

Options

4.1 - Non-linéarité - Rupture en traction

Si vous cochez cette case, des non-linéarités sont assignées aux conditions d’appui générées, conduisant à une rupture en traction perpendiculaire à la surface supportée.

4.2 - Roche sous la dernière couche

Ce bouton contrôle l’approche d’une couche incompressible sous le dernier matériau du sol, qui a été défini par un profil de forage ou un solide de sol. Cela définit une profondeur limite maximale fixe pour le calcul des paramètres de fondation.

4.3 - Générer un solide de sol

Cette option contrôle la détermination de la structure du sol pour l’ensemble de la surface à supporter.

  • Générer un solide de sol - inactif

Si l’option est décochée, la stratification du sol est déterminée en interne à partir des profils de sol. Cette solution ne fournit pas de visibilité sur la stratification générée. Pour des masses de grandes dimensions avec des couches de très faible épaisseur en même temps, cette solution peut être plus favorable en termes de performance nécessaire pour la préparation du calcul.

  • Générer un solide de sol - actif

Si l'option est décochée, la stratification du sol est déterminée à partir des profils de sol par génération des solides de sol. Cette solution permet de visualiser la stratification générée. Comme les solides peuvent être maillés, cette approche peut parfois être défavorable en termes de performance nécessaire pour la préparation du calcul.

Par défaut, la case n’est pas cochée. L’illustration ci-dessous montre la signification de l’option « Générer un solide de sol ».

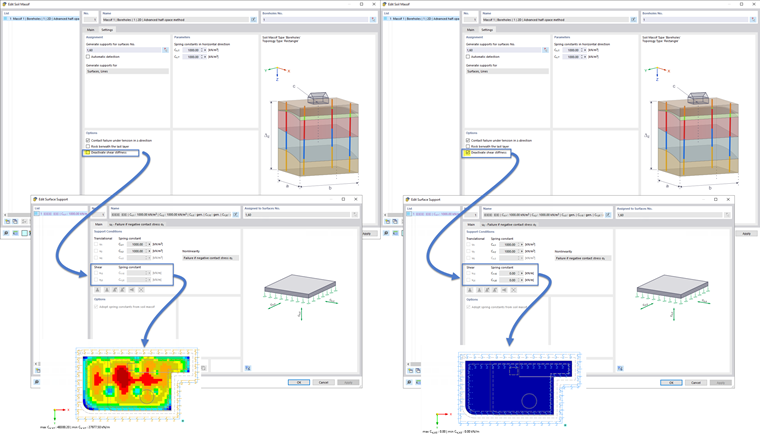

4.4 - Désactiver la rigidité en cisaillement

Cette option permet de contrôler la composante de rigidité en cisaillement Cv,xz ou Cv,yz pour les appuis surfaciques générés. Ceux-ci peuvent être pris en compte et déterminés dans le cadre de la méthode du module de rigidité.
Si nécessaire, la rigidité au cisaillement peut être fixée à zéro, de sorte que seul le coefficient de fondation normal en direction z Cu,z soit utilisé.

L’illustration suivante montre l’effet de l’option « Générer un solide de sol » sur les coefficients de fondation de la méthode du module de rigidité.

Appuis générés

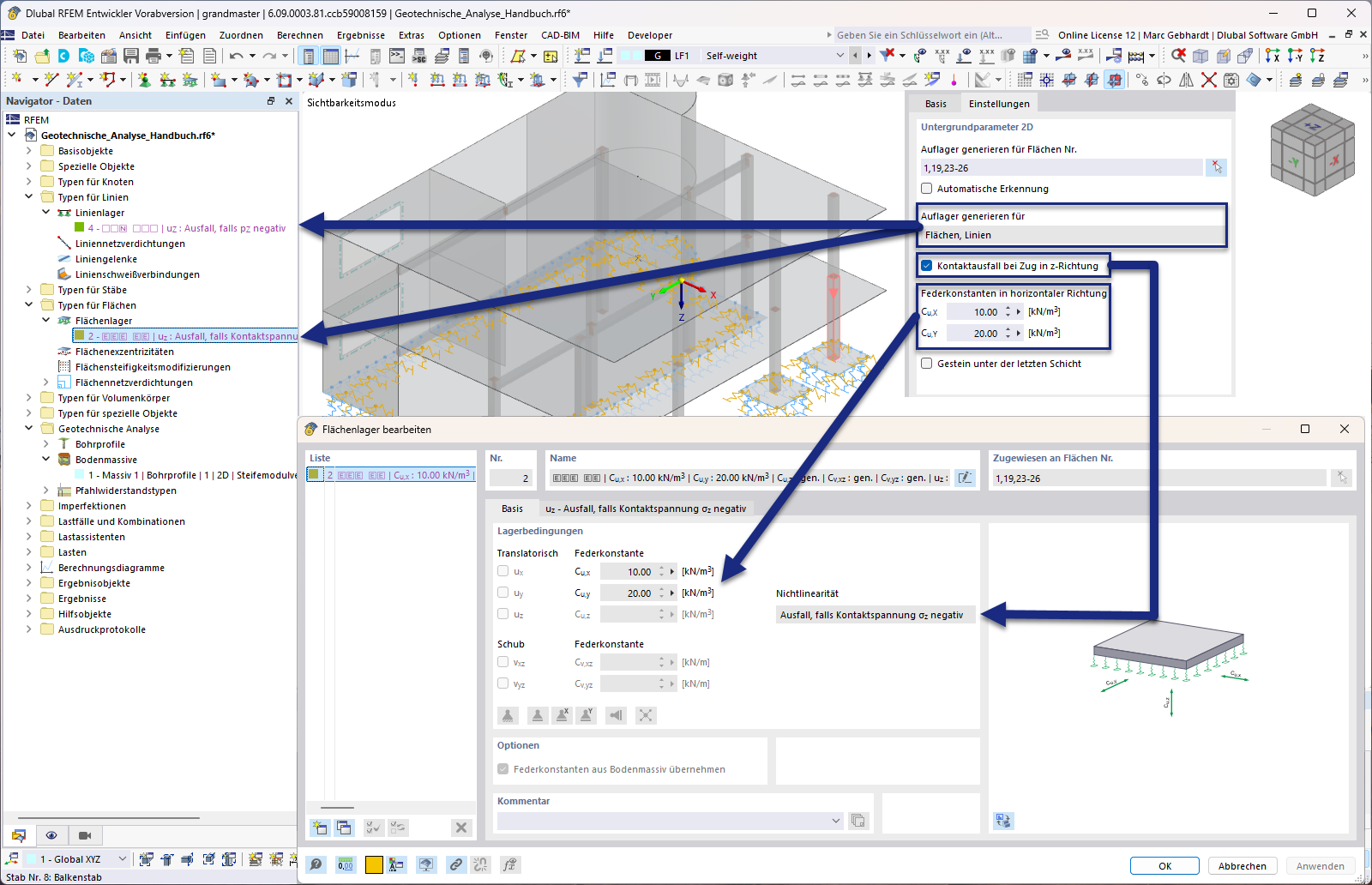

L’illustration suivante montre un exemple des appuis générés à partir des paramètres du sous-sol 2D.
