Эпюры напряжений в сечении

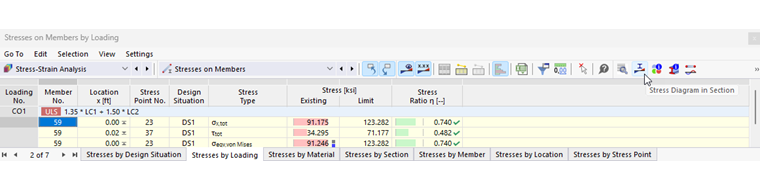

Эпюры напряжений в сечении представляют собой результаты в точках напряжения сечения. Чтобы получить доступ к этому графическому представлению, нажмите кнопку Эпюра в сечении . Он доступен в таблицах результатов категории 'Расчет напряжений-деформаций' для объектов стержней, но не для поверхностей.

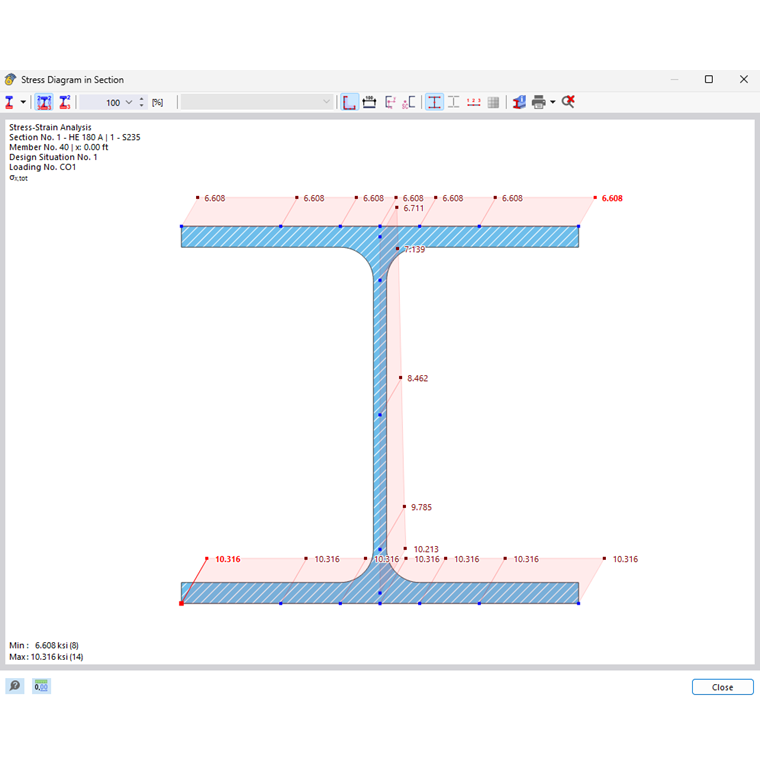

Появится окно 'Эпюра напряжений в сечении'.

На графике показано напряженное состояние, которое доступно для результата текущей строки таблицы.

Вы можете управлять графикой, как обычно, с помощью ; например, можно увеличивать. Кроме того, можно настроить отображение результатов с помощью кнопок на панели инструментов. Кнопки имеют следующие функции:

кнопка Функция
Кнопка Список для выбора напряжений и деформаций Кнопка списка с возможностью выбора для {%ref#result-types типов результатов]]
Показать значения во всех точках напряжения Показать или скрыть значения в точках напряжения
Изобразить только макс./мин. величины Отображение только экстремальных значений положительных и отрицательных напряжений
Коэффициент в процентах Позволяет масштабировать эпюры напряжений с коэффициентом в [%]
Показать абрис сечения Показать или скрыть контур сечения
Изобразить размеры Показать или скрыть размеры
Показать систему координат Показать или скрыть систему координат
Показать центр сдвига Показать или скрыть центр сдвига
Изобразить точки напряжений сечения Показать или скрыть точки напряжения
Изобразить нумерацию точек напряжений Показать или скрыть нумерацию точек напряжения
Информация о сечении Открывает окно 'Информация о сечении'
Распечатать сразу Позволяет распечатать текущее отображение
Показать всю модель Отображение эпюры напряжений в целом

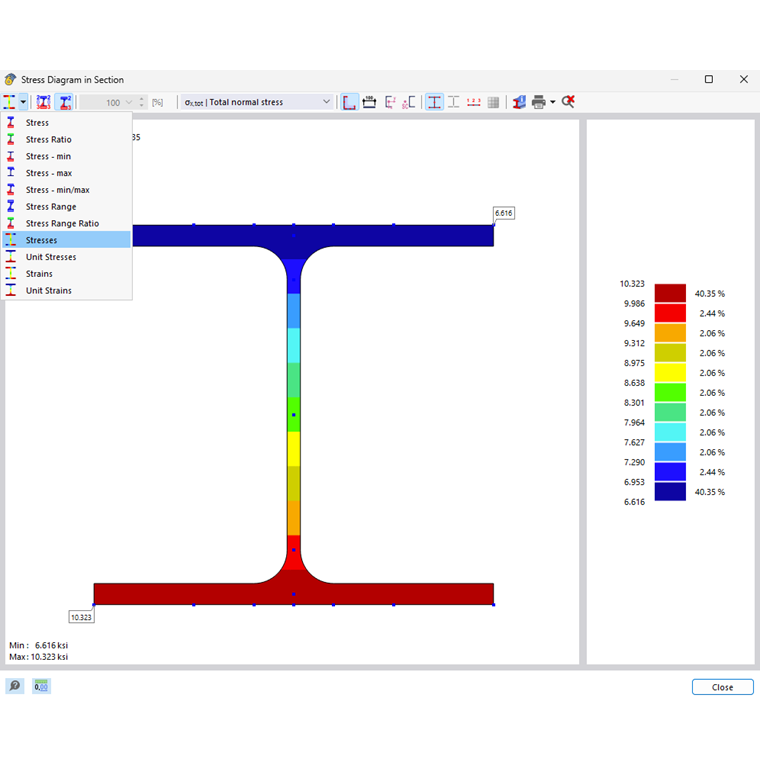

Типы результатов

Кнопка списка Кнопка Список для выбора напряжений и деформаций Таким образом, вы можете выбрать, какие результаты должны изображаться в сечении.

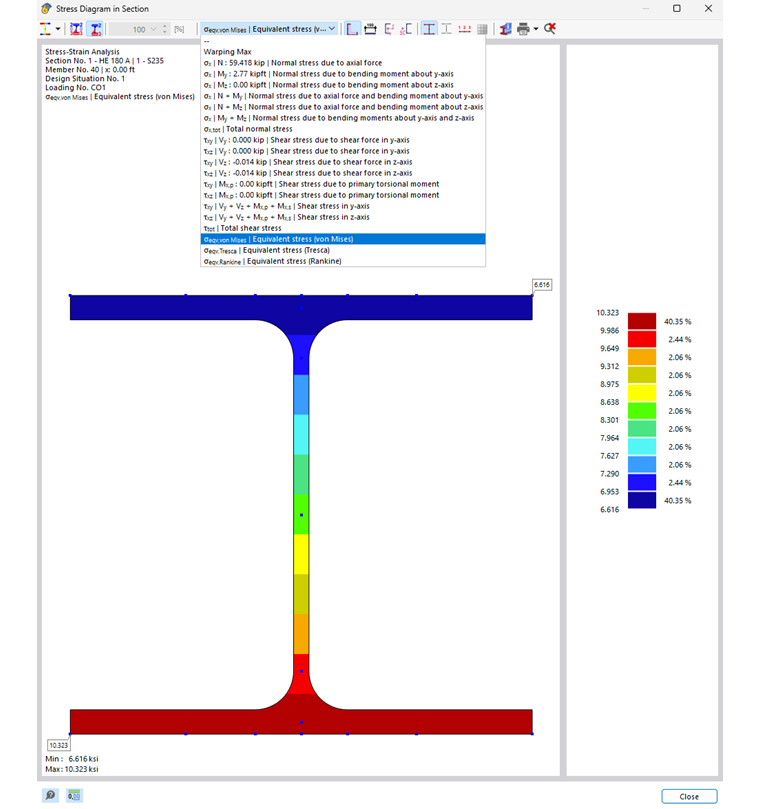

Функции, расположенные ниже, с цветными кнопками, позволяют отобразить эпюры результатов в цвете на поперечном сечении. Для этого установите соответствующий тип результата в среднем списке.

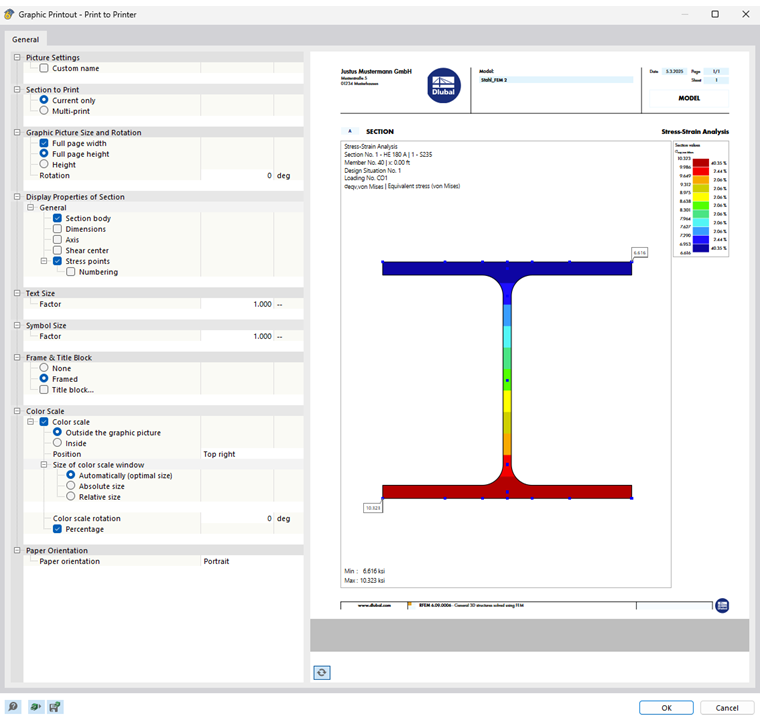

Печать графики

С помощью кнопки списка Распечатать сразу то вы можете напрямую распечатать текущую графику, сохранить ее в формате PDF или перенести в протокол результатов. Кроме того, можно указать подробности, которые будут отображаться в предпросмотре печати.

Инфо

Если распечатать графику в протоколе результатов, то он не обновляется в случае изменения входных данных.
