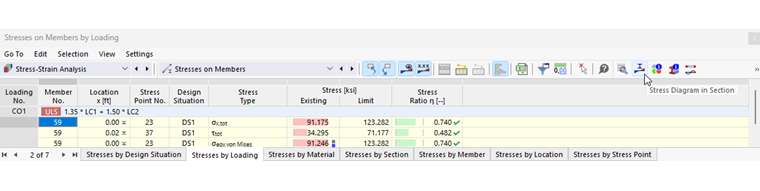

Os diagramas de tensões na secção transversal representam os resultados nos pontos de tensão da secção transversal. Para aceder a esta representação, clique no botão
. Está disponível nas tabelas de resultados da categoria 'Análise tensão-deformação' para objetos de barra, mas não para superfícies.
É apresentada a janela 'Diagrama de tensões na secção transversal'.
O gráfico mostra o estado de tensão existente para o resultado da linha atual da tabela.
Pode controlar o gráfico com o rato, como habitualmente, por exemplo, fazer zoom.
A apresentação dos resultados também pode ser ajustada com os botões na barra de ferramentas. Estes têm as seguintes funções:
| Botão | Função |
|---|---|
|
Botão de lista com opção de seleção para tipos de resultados |
|
Mostrar e ocultar os valores nos pontos de tensão |
|
Mostrar apenas os valores extremos das tensões positivas e negativas |
|
Permite dimensionar os diagramas de tensões através de um fator em [%] |
|
Mostrar e ocultar o contorno da secção transversal |
|
Mostrar e ocultar o dimensionamento |
|
Mostrar e ocultar o sistema de eixos |
|
Mostrar e ocultar o centro de corte |
|
Mostrar e ocultar os pontos de tensão |
|
Mostrar e ocultar a numeração dos pontos de tensão |
|
Abre a janela 'Informação sobre a secção transversal' |
|
Permite imprimir a representação atual |
|
Apresenta a vista geral dos diagramas de tensões |

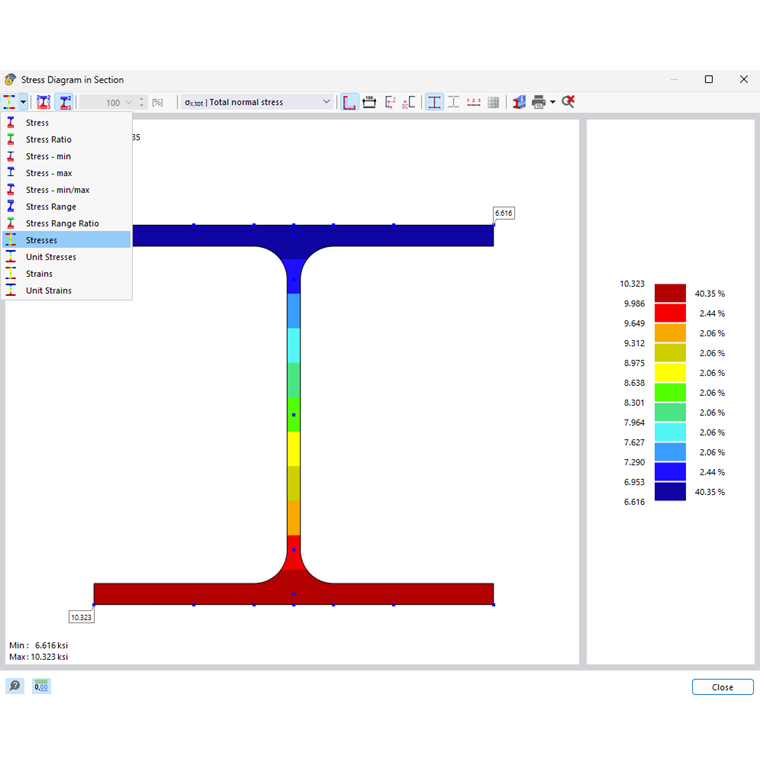

Tipos de resultados
Através do botão de lista
pode selecionar quais os resultados a apresentar na secção transversal.

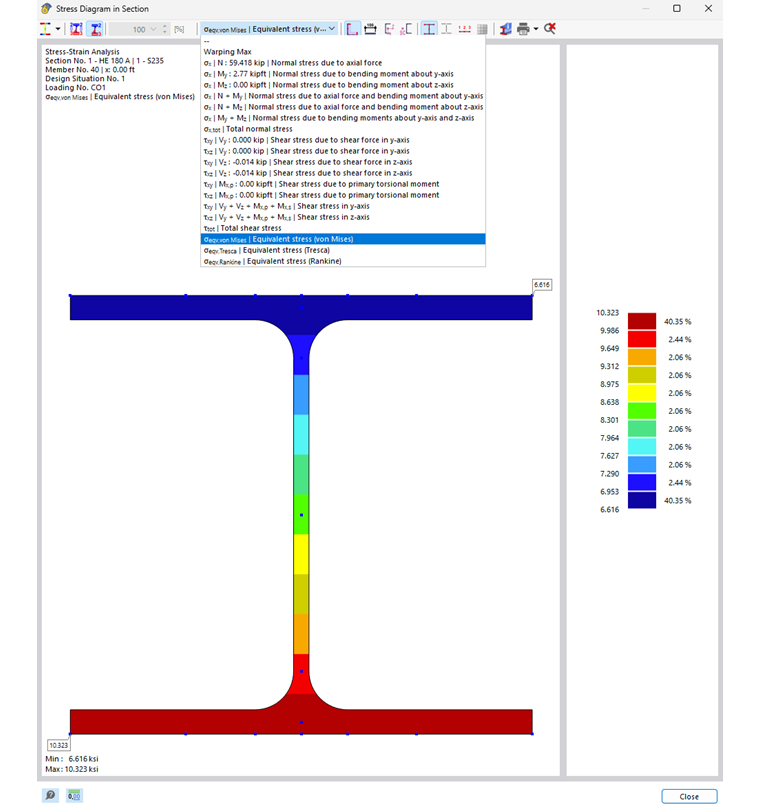

As opções inferiores com os botões coloridos permitem exibir os diagramas de resultados a cores na secção. Para tal, defina o tipo de resultado relevante na lista do meio.

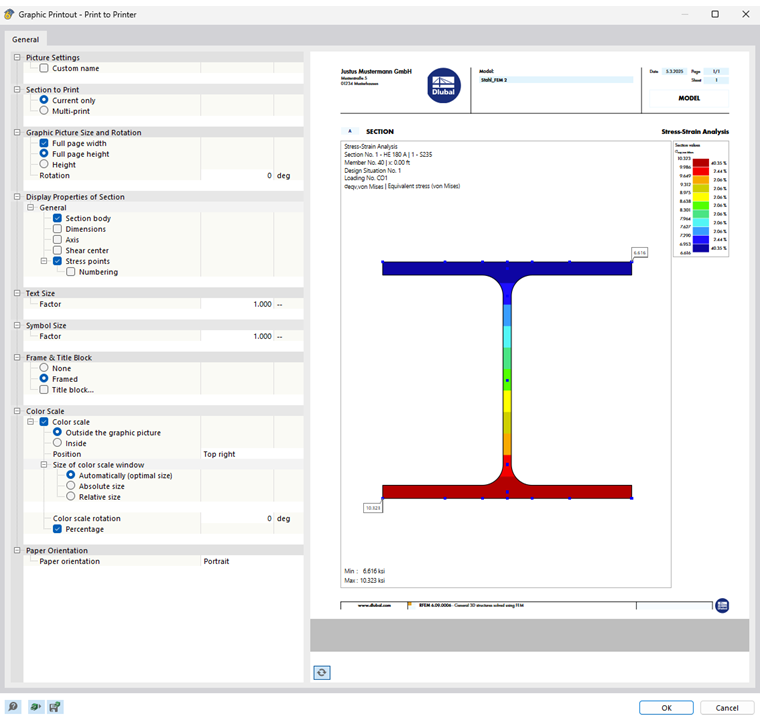

Impressão do gráfico
Com o botão de lista
pode imprimir o gráfico atual diretamente, guardá-lo como PDF ou transferi-lo para o relatório de impressão. Os detalhes a exibir também podem ser definidos na pré-visualização de impressão.
Os gráficos que imprimir no relatório de impressão são atualizados automaticamente após um novo cálculo com dados de entrada alterados.
