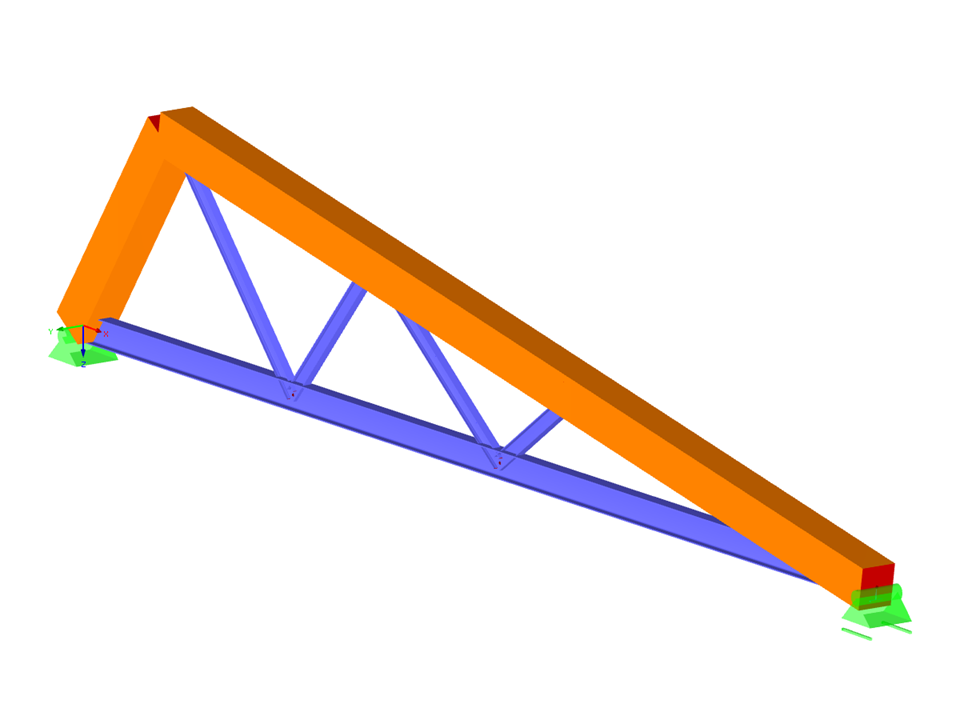

桁架梁
节点数目: | 7 |
线的数目 | 11 |
杆件数目: | 11 |
荷载工况数目 | 2 |
荷载组合数目 | 2 |
总重量 | 0,482 t |
翘曲区域尺寸 | 9.005 x 0.313 x 1.606 m |
软件版本 | 5.23.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
