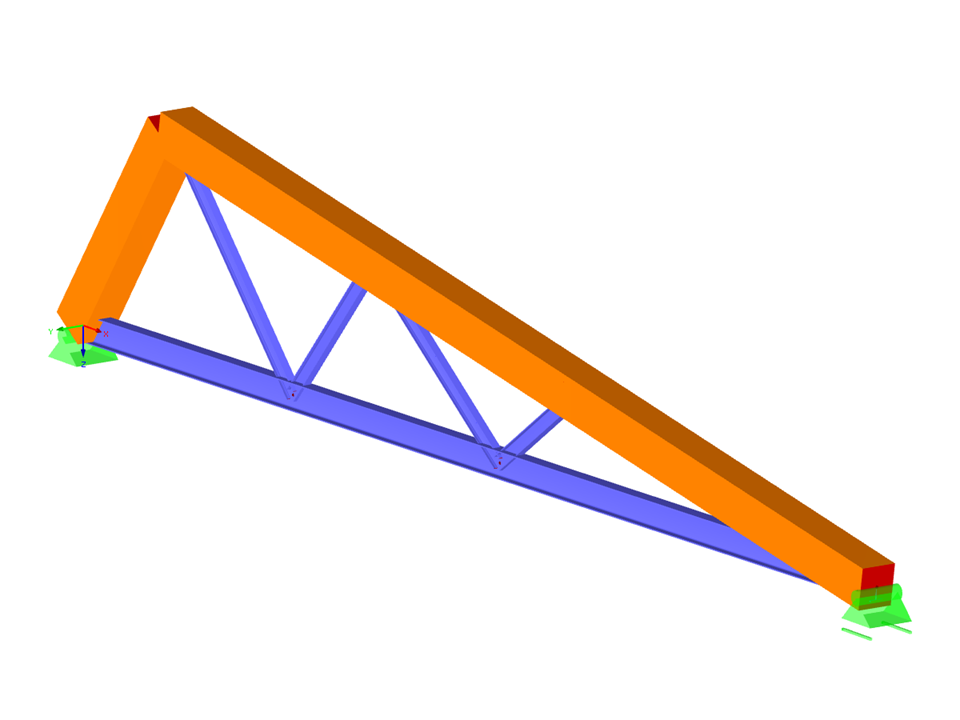

Travatura reticolare in legno e acciaio.
Travature reticolare
| Numero di nodi | 7 |
| Numero di linee | 11 |
| Numero di aste | 11 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 0,482 t |
| Dimensioni | 9.005 x 0.313 x 1.606 m |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
