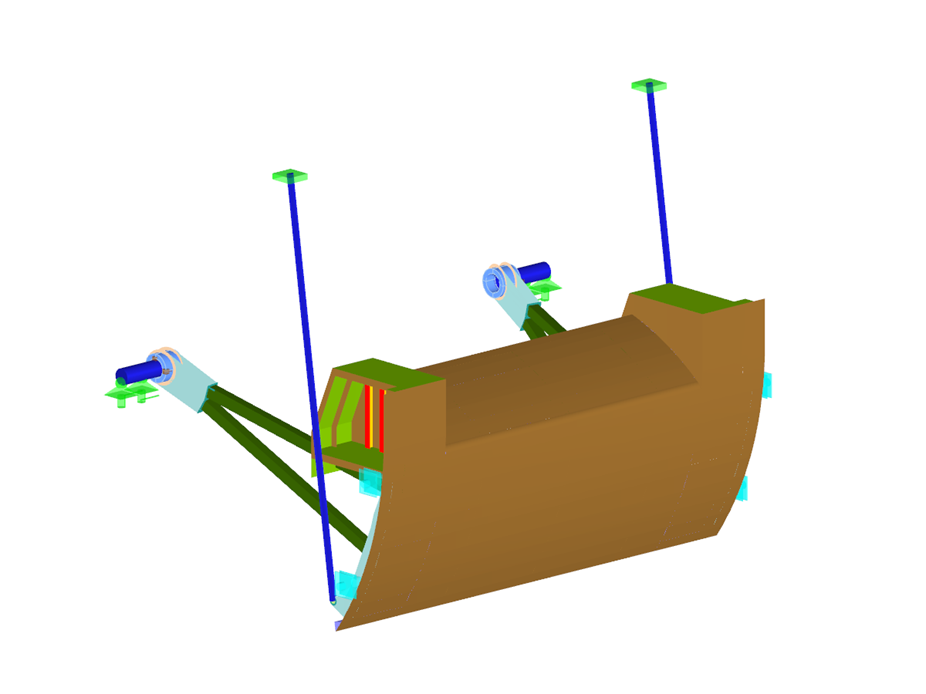

船用提升门
无法下载
客户项目 / 只供查阅
节点数目: | 3242 |
线的数目 | 3403 |
杆件数目: | 187 |
面的数目: | 607 |
实体数目 | 8 |
荷载工况数目 | 1 |
总重量 | 29,564 t |
翘曲区域尺寸 | 8.021 x 12.060 x 9.817 m |
软件版本 | 5.08.01 |
