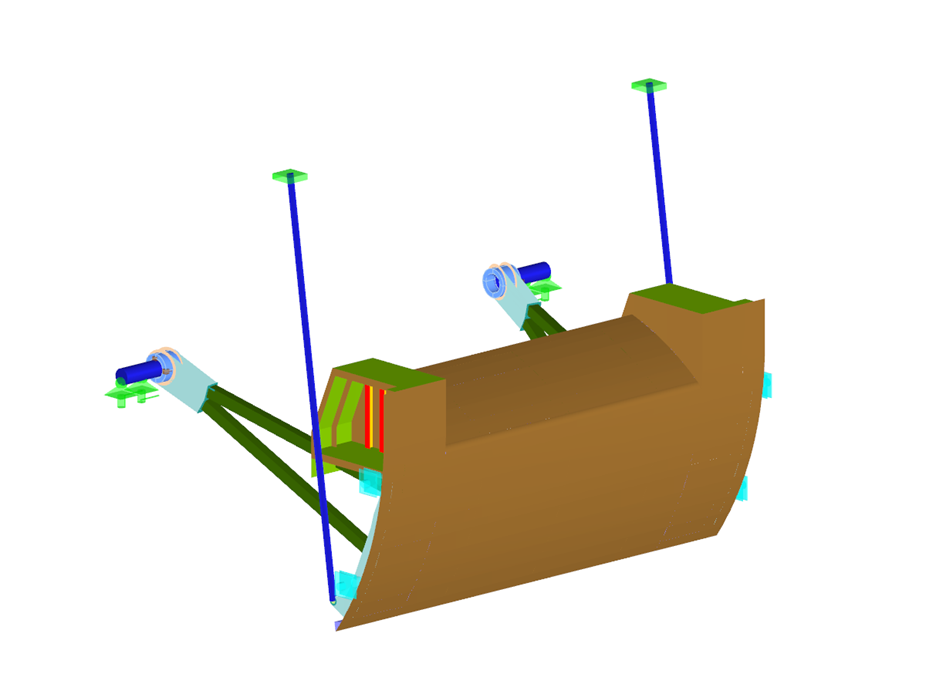

Vanne à clapet pour ascenseur à bateaux
| Nombre de nœuds | 3242 |
| Nombre de lignes | 3403 |
| Nombre de barres | 187 |
| Nombre de surfaces | 607 |
| Nombre de solides | 8 |
| Nombre de cas de charge | 1 |
| Poids total | 29,564 t |
| Cotation fonctionnelle | 8,021 x 12,060 x 9,817 m |
| Version du logiciel | 5.08.01 |
