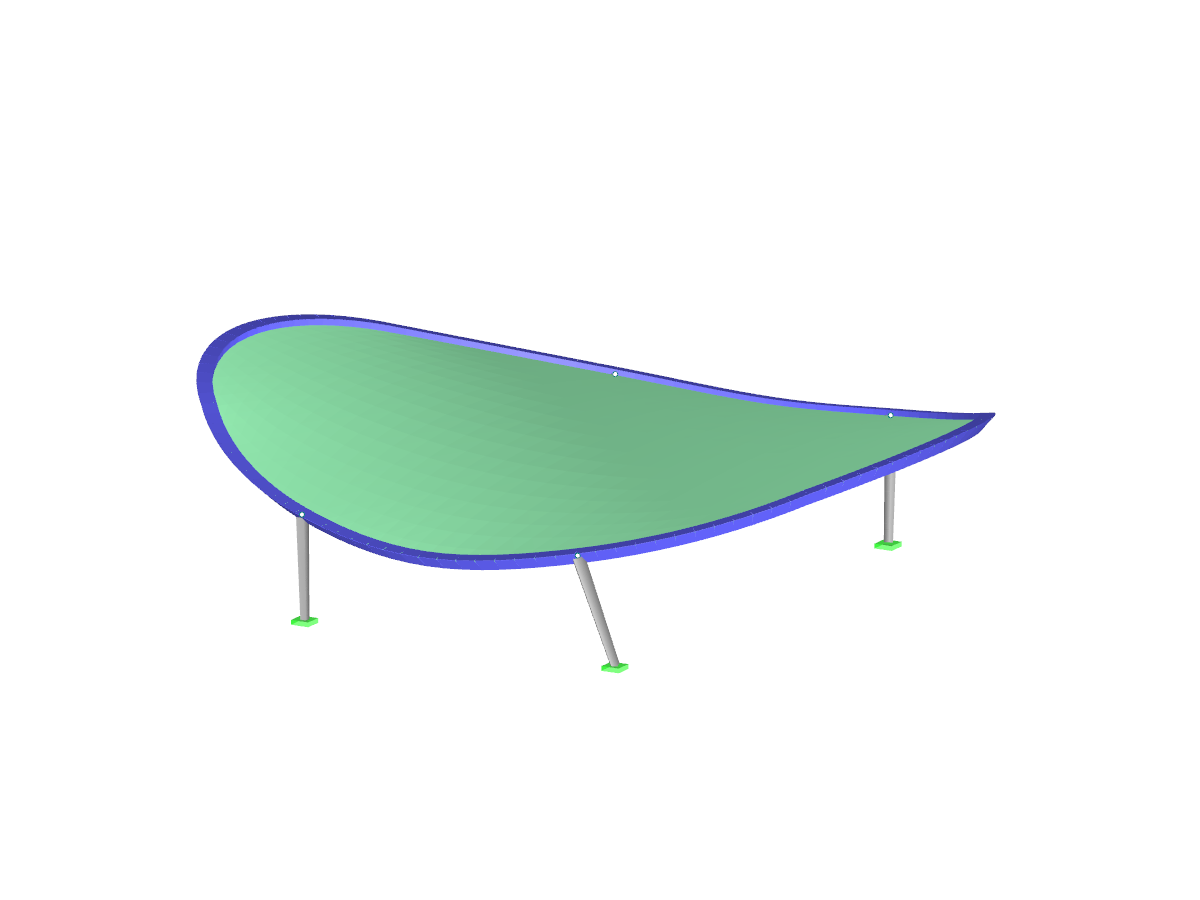

膜结构 | 纺织防晒
节点数目: | 41 |
线的数目 | 40 |
杆件数目: | 35 |
面的数目: | 5 |
荷载工况数目 | 7 |
荷载组合数目 | 14 |
结果组合数目 | 1 |
总重量 | 5,256 t |
翘曲区域尺寸 | 26.911 x 16.841 x 8.800 m |
软件版本 | 5.18.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
Das Zusatzmodul RF-FORMFINDUNG ermittelt in RFEM Gleichgewichtsformen von Membran- und Seilelementen. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
Der Formfindungsprozess mit RF-FORMFINDUNG verschiebt die Eckknoten der FE-Elemente von einer Membranfläche im Raum bis die definierte Oberflächenspannung im Gleichgewicht mit den Randreaktionen steht. Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.

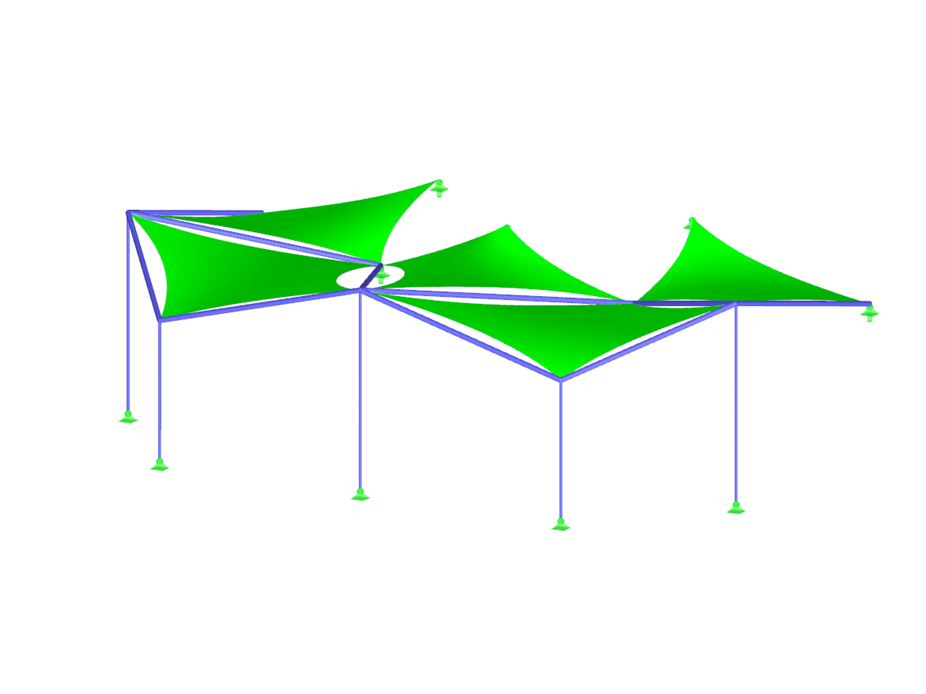

Der Formfindungsprozess in RFEM sucht einen Gleichgewichtszustand, bei dem die definierten Vorspannungen der Membranen und die Vorspannungen beziehungsweise Längenänderungen der Seilelemente mit den Randreaktionen im Gleichgewicht stehen. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
RFEM 提供基于文件的 DXF 接口和直接 DXF 接口。 Die dateibasierte DXF-Schnittstelle exportiert die Daten in eine DXF-Datei, die direkte hingegen in eine offene AutoCAD-Datei. Im Schnittstellendialog kann man anwählen, welche Daten man exportieren möchte (Ergebnisse als Isolinien, Ergebniswerte, FE-Netz mit Rand- und Integrationslinien).
与附加模块 RF-FORM-FINDING (RFEM 5) 相比,在 RFEM 6 中\}添加了以下新功能:
- 在一个荷载工况中指定所有找形荷载边界条件
- 将找形结果存储为初始状态,用于进一步的模型分析
- 通过组合向导将找形分析得出的初始状态自动分配给一个设计状况的所有荷载情况
- 杆件的额外找形几何边界条件(无应力长度、最大竖向垂度、低点竖向垂度)
- 杆件的附加找形荷载边界条件(杆件中的最大力、杆件中的最小力、拉力水平分量、i 端拉力、j 端拉力、i 端最小拉力、j 端最小拉力)
- 材料库中包括材料类型“织物”和“薄膜”
- 在一个模型中平行进行结构找形分析
- 与施工阶段分析 (CSA) 模块结合连续建立找形状态的模拟
与附加模块 RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的翘曲扭转(7自由度) 模块中增加了以下新功能:
- 完全集成到 RFEM 6 和 RSTAB 9 的环境中
- RFEM/RSTAB 中对整个结构体系的杆件计算直接考虑第七个自由度
- 对简化等效结构体系无需再定义支座条件或弹簧刚度
- 可以与其他模块组合使用,例如计算扭转屈曲和弯扭屈曲的临界荷载与稳定性分析模块结合
- 对薄壁型钢截面没有限制(例如也可以计算实心木截面梁的弹性弯扭屈曲临界弯矩)
与附加模块 RF-/DYNAM Pro - 固有振动 (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的结构稳定性模块中增加了以下新功能:
- 为各种规范预设组合系数(欧洲规范 EC 8、美国规范 ASCE 等)
- 可选忽略质量(例如基础质量)
- 确定模态振型数量的方法(用户自定义、自动 - 达到有效模态质量系数,自动 - 达到最大自振频率)
- 模态质量、有效模态质量、模态质量系数和参与系数的输出
- 网格点中质量的表格和图形输出
- 结果导航器中模态振型的各种缩放选项
