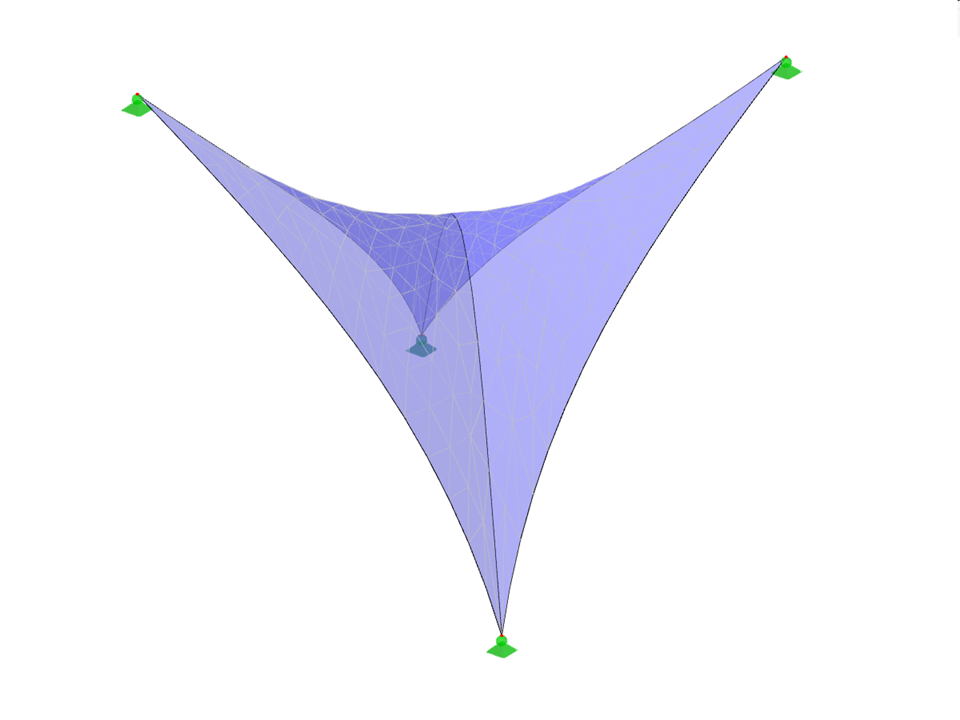

膜结构 | 找形分析

遵守建筑规范（例如欧洲规范）对于确保建筑物和结构的安全性、结构完整性和可持续性至关重要。 计算流体力学 (CFD) 在这个过程中发挥着至关重要的作用，它可以模拟流体的行为、优化设计，并帮助建筑师和工程师满足欧洲规范在风荷载分析、自然通风、消防安全和能源效率方面的要求。 通过将 CFD 集成到设计过程中，专业人士可以建造更安全、更高效、更合规的建筑，并满足欧洲最高的建筑和设计标准。

在计算流体力学 (CFD) 中，可以使用多孔或渗透性介质对不完全是实体的复杂表面进行建模。 例如防风织物结构、金属网格、冲孔幕墙和覆层、百叶窗、管组（水平圆柱体群）等。

防风结构是一种特殊的织物结构，可以保护环境免受有害化学颗粒的侵害，减轻风蚀，并有助于保护宝贵的资源。 RFEM 和 RWIND 作为单向流固耦合 (FSI) 用于风-结构分析。
本文将演示如何使用 RFEM 和 RWIND 对防风结构进行结构设计。

与附加模块 RF-FORM-FINDING (RFEM 5) 相比，在 RFEM 6 中\}添加了以下新功能：

• 在一个荷载工况中指定所有找形荷载边界条件
• 将找形结果存储为初始状态，用于进一步的模型分析
• 通过组合向导将找形分析得出的初始状态自动分配给一个设计状况的所有荷载情况
• 杆件的额外找形几何边界条件（无应力长度、最大竖向垂度、低点竖向垂度）
• 杆件的附加找形荷载边界条件（杆件中的最大力、杆件中的最小力、拉力水平分量、i 端拉力、j 端拉力、i 端最小拉力、j 端最小拉力）
• 材料库中包括材料类型“织物”和“薄膜”
• 在一个模型中平行进行结构找形分析
• 与施工阶段分析 (CSA) 模块结合连续建立找形状态的模拟

与附加模块 RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8) 相比，在 RFEM 6/RSTAB 9 的翘曲扭转(7自由度) 模块中增加了以下新功能：

• 完全集成到 RFEM 6 和 RSTAB 9 的环境中
• RFEM/RSTAB 中对整个结构体系的杆件计算直接考虑第七个自由度
• 对简化等效结构体系无需再定义支座条件或弹簧刚度
• 可以与其他模块组合使用，例如计算扭转屈曲和弯扭屈曲的临界荷载与稳定性分析模块结合
• 对薄壁型钢截面没有限制（例如也可以计算实心木截面梁的弹性弯扭屈曲临界弯矩）

与附加模块 RF-/DYNAM Pro - 固有振动 (RFEM 5/RSTAB 8) 相比，在 RFEM 6/RSTAB 9 的结构稳定性模块中增加了以下新功能：

• 为各种规范预设组合系数（欧洲规范 EC 8、美国规范 ASCE 等）
• 可选忽略质量（例如基础质量）
• 确定模态振型数量的方法（用户自定义、自动 - 达到有效模态质量系数，自动 - 达到最大自振频率）
• 模态质量、有效模态质量、模态质量系数和参与系数的输出
• 网格点中质量的表格和图形输出
• 结果导航器中模态振型的各种缩放选项
