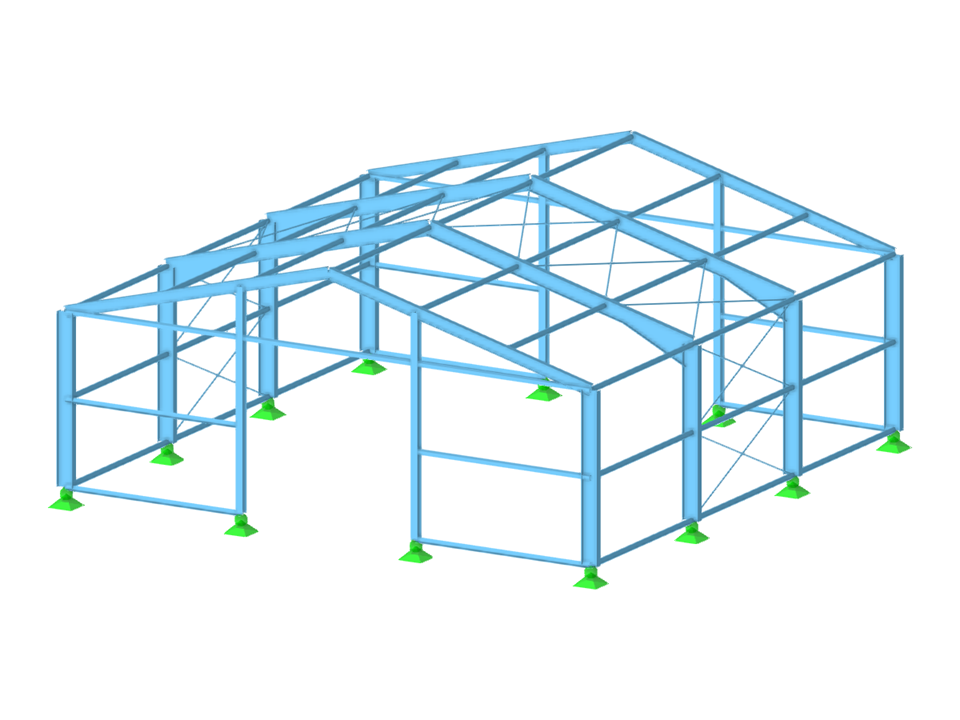

Steel Hall 在线培训 | 12
节点数目: | 60 |
线的数目 | 87 |
杆件数目: | 87 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 16 |
结果组合数目 | 0 |
总重量 | 13,724 t |
翘曲区域尺寸 | 15.000 x 6.500 x 15.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
为了能够评估细长构件的局部稳定性现象的影响,RFEM 6和RSTAB 9提供了在截面级别进行线性临界荷载分析的可能性。 下一篇文章主要介绍计算的基础知识和结果的解释。
使用 RFEM 6 钢结构节点模块的优势在于,您可以使用有限元模型对钢结构节点进行分析,并且可以在后台完全自动进行建模。 可以通过手动定义构件或使用库中可用的模板来输入控制建模的钢结构节点组件。 后一种方法包含在之前的知识库文章“使用库定义钢结构节点组件”中。 关于钢结构节点设计参数的定义请参见知识库文章“在 RFEM 6 中设计钢结构节点”。
按照 EN 1993-1-1、AISC 360、CSA S16 等国际规范进行等效杆件验算时,都需要考虑杆件的设计长度(即杆件的有效长度)。 在 RFEM 6 中可以手动确定有效长度,方法是指定节点支座和有效长度系数,或者从稳定性分析中导入。 本文将通过确定图 1 中框架柱的有效长度来演示这两种方案。
该实施例已在技术文献[1]中作为实施例9.5以及在作为实施例8.5的[2]中描述。 该例题主要验算某钢结构平台主梁的弯扭屈曲稳定性。 结构构件的截面形式为等截面。 Der Stabilitätsnachweis kann daher nach Abschnitt 6.3.2 der DIN EN 1993-1-1 erfolgen. 同时由于构件仅受单向受弯荷载的作用,因此也可以按照第 6.3.4 节的规定进行验算。 Ergänzend soll die Ermittlung des Verzweigungslastfaktors am idealisierten Stabmodell im Rahmen der oben genannten Verfahren mit einem FEM-Modell validiert werden.
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
