在这里使用 Python 下载固定钢框架模型,然后使用有限元软件 RFEM 打开。
在 2022 年 5 月 12 日的免费网络课堂' RFEM 6 和 RSTAB 9 的新功能'中使用了该模型。

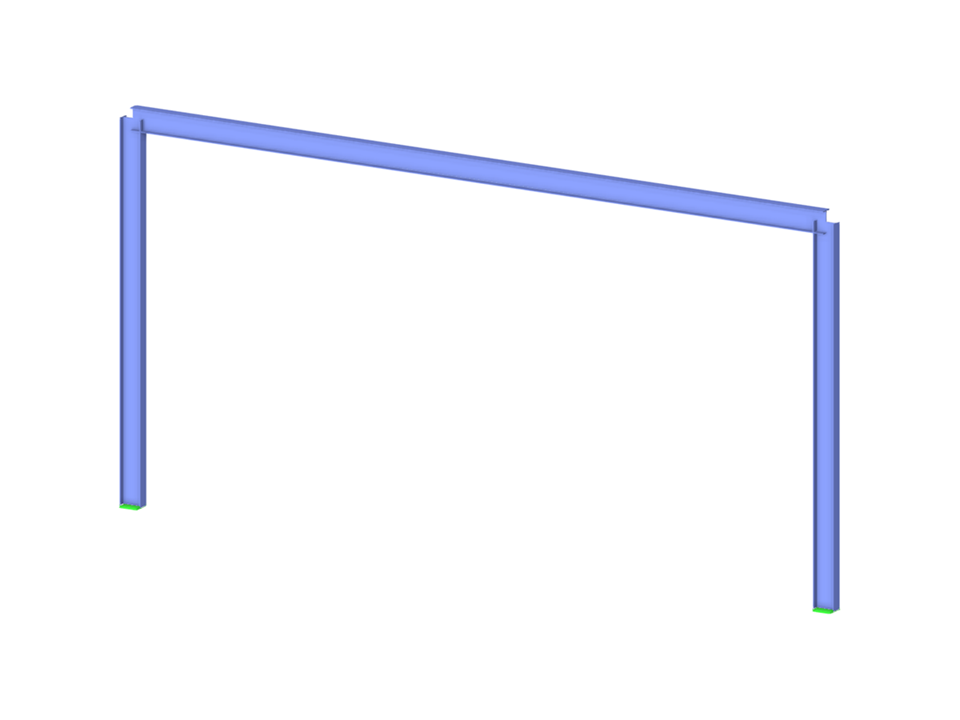

用 Python 固定钢结构
节点数目: | 4 |
线的数目 | 3 |
杆件数目: | 3 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,845 t |
翘曲区域尺寸 | 10.000 x 5.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
