Stáhněte si zde model pevného ocelového rámu s pythonem a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model byl použit v bezplatném webináři ' Nové funkce v programech RFEM 6 a RSTAB 9' dne 12. května 2022 (v arabštině).

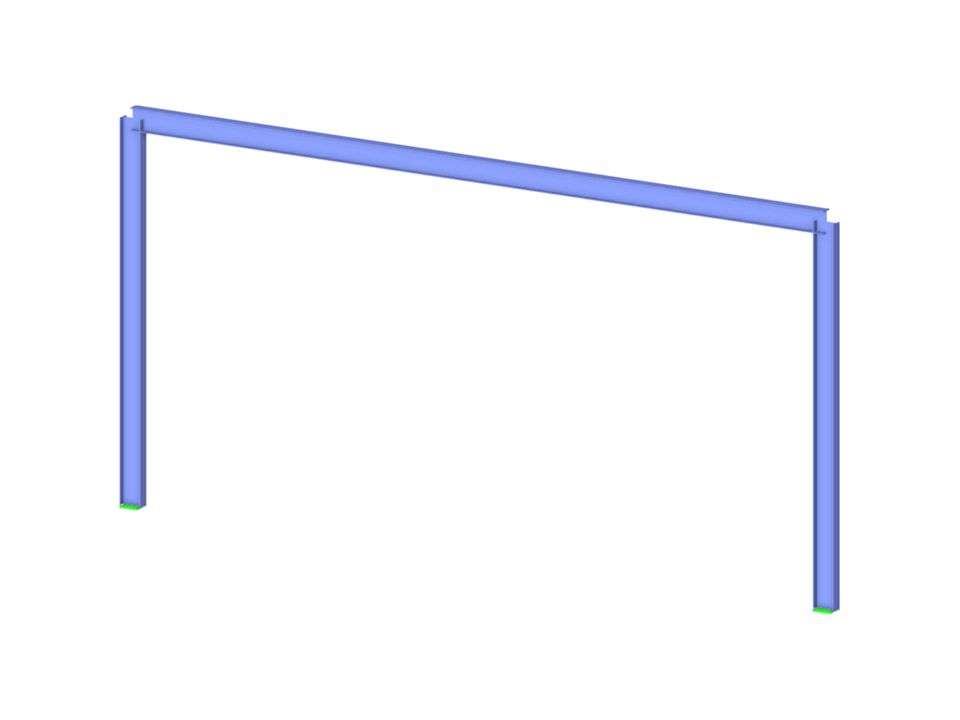

Vetknutý ocelový rám v pythonu
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,845 t |
| Rozměry | 10,000 x 5,000 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
